圆柱工件加工用旋转分度钻孔工装

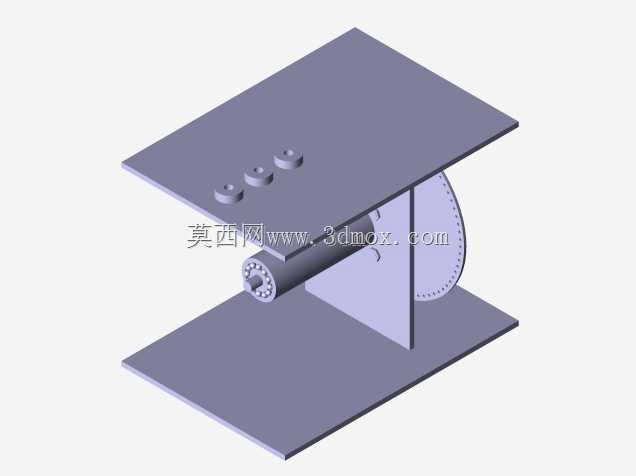

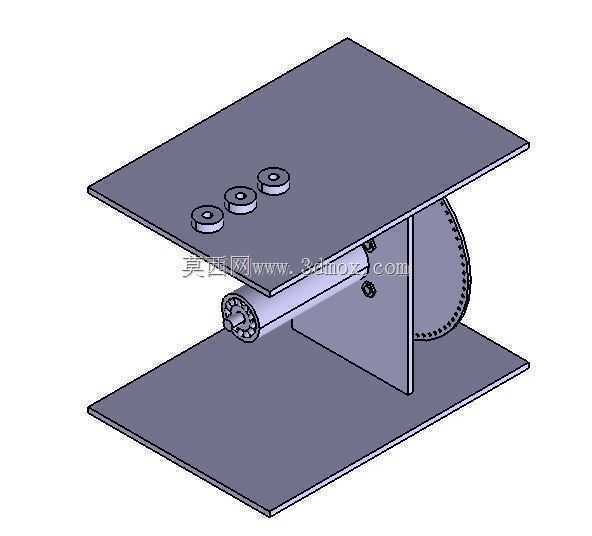

　　在轴类、套筒类圆柱形零件的批量钻孔加工场景中，普通台钻或立钻搭配通用平口钳装夹时，往往需要反复划线找正孔位，每加工一个周向孔就要重新装夹校正，不仅加工效率低，还容易因多次装夹产生定位误差，导致孔位的周向分度精度、孔与工件轴线的同轴度难以满足工艺要求，这类问题在小直径长轴类零件、薄壁套筒零件的加工中尤为突出，很容易出现装夹变形、孔位偏移、孔轴线歪斜等质量缺陷。这款旋转分度钻孔工装，正是针对圆柱形工件周向多孔加工的痛点设计，可直接安装在普通钻床、铣床的工作台面上，替代通用装夹工具完成工件的快速定位与分度加工。工装整体采用上下双层安装板配合中间支撑立板的框架结构，上下安装板为平行布置的平板结构，

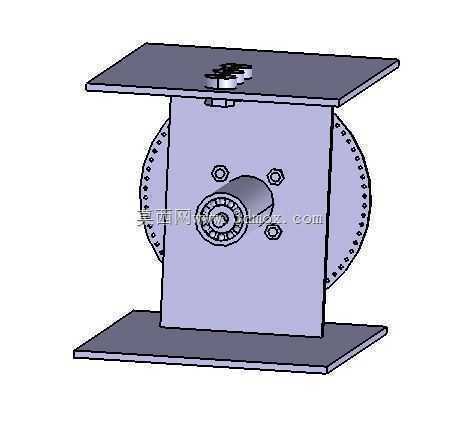

　　可通过T型螺栓直接固定在机床工作台的T型槽内，安装时只需保证工装的旋转轴线与机床主轴轴线垂直，即可完成安装调试，无需复杂的找正流程，适配绝大多数常规尺寸的钻床、铣床工作台安装边界。中间的旋转主轴组件是工装的核心功能部件，主轴一端设置有带分度刻度的转盘，配合定位销结构可实现不同等分分度角度的快速锁定，主轴内部设计有可更换的弹性胀套结构，可适配一定直径范围内的圆柱形工件装夹，装夹时只需将工件插入主轴内孔，拧紧端部的锁紧螺母即可带动胀套抱紧工件，装夹定位基准与工件自身轴线重合，从根源上避免了多次装夹带来的定位误差。工装上方的安装板预留有钻套安装位，可根据加工孔径更换对应规格的快换钻套，钻套轴线与主轴轴线垂直相交，加工时钻头沿钻套进给，

　　可有效保证钻孔的位置精度，避免钻头引偏，尤其适合小直径钻头的加工场景，能大幅降低钻头折断的概率。支撑立板与上下安装板之间采用焊接加销钉定位的连接方式，整体刚性充足，可承受钻孔加工时的轴向进给力，不会出现加工过程中的结构变形，保证加工过程的稳定性。在实际加工场景中，操作人员完成工件装夹后，锁定转盘位置即可加工第一个孔，随后拔出定位销，将转盘转动到下一个分度位置，插入定位销锁定后即可加工下一个孔，全程无需重新拆卸装夹工件，单批次工件的加工效率可提升60%以上，同时孔位的分度精度可稳定控制在±0.05mm范围内，完全满足通用机械零件的加工精度要求。针对不同长度的圆柱形工件，还可在下方安装板上加装可调式辅助支撑座，

　　对长轴类工件的悬空端进行支撑，避免加工时工件出现挠曲变形，进一步拓展工装的适用范围。设计过程中充分考虑了操作的便捷性，所有锁紧操作、分度操作的手柄均布置在工装正面操作人员易触及的位置，无需俯身或探身操作，符合机械加工的人机工程要求；旋转主轴的转动副采用铜套配合润滑脂润滑，长期使用磨损后可快速更换铜套，维护成本极低；整体结构没有复杂的异形零件，绝大多数零件为板材、轴类标准件加工而成，加工制造难度低，适合机械加工车间自制使用，也可作为标准化工装进行小批量生产配套给相关加工企业。在加工法兰类带周向孔的圆柱零件、销轴类带径向孔的零件、套筒类带径向油孔的零件时，这款工装都能发挥稳定的装夹定位作用，相比专用的数控分度头，其制造成本不足数控分度头的十分之一，且操作无需专业编程培训，普通钻床操作人员即可快速上手使用，对于中小批量的圆柱工件钻孔加工场景，具备极高的性价比与实用价值。
