变速器用花键传动轴结构设计

项目分类:变速器 发布时间:2022-01-29 ID:524462
  • 变速器用花键传动轴结构设计
  • 变速器用花键传动轴结构设计

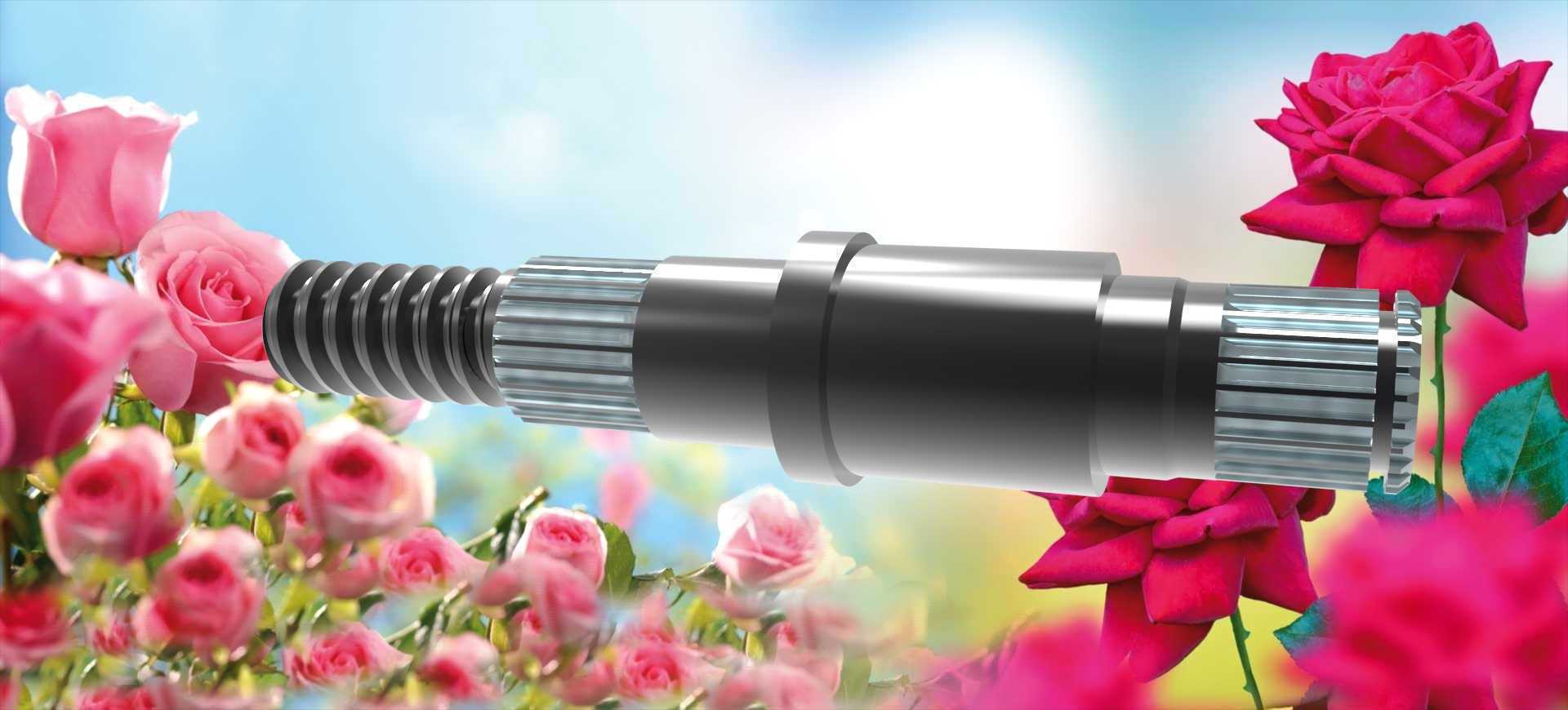

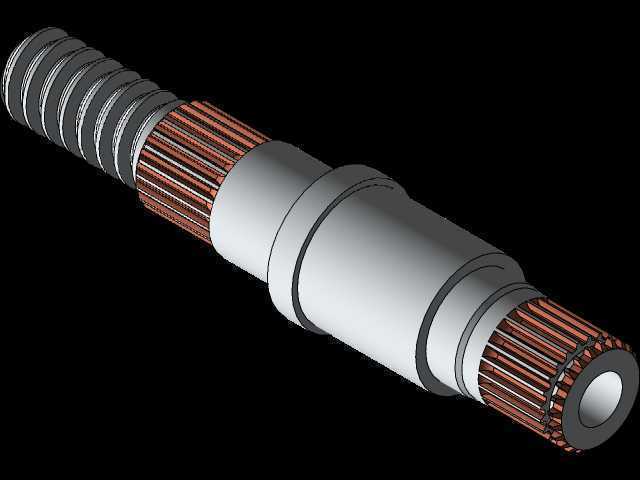

  这款轴类零件是手动变速器内部核心的扭矩传递构件,主要适配横置前驱乘用车的五挡手动变速器布局,安装在变速器输入轴与差速器之间的动力传递路径上,承担不同挡位切换过程中扭矩承接、转速匹配的核心作用。从结构设计来看,轴身采用多段阶梯式布局,最左侧设置的梯形外螺纹段用于配套锁紧螺母,实现轴上挡位齿轮、同步器齿毂的轴向定位,螺纹段收尾处设计有退刀槽结构,避免螺纹加工末端出现应力集中,同时保证锁紧螺母能够完全贴合定位端面,消除轴向窜动的装配间隙。紧邻螺纹段的是渐开线外花键结构,该段花键用于和同步器齿毂的内花键形成过盈配合连接,花键模数选取2.5,压力角30度,齿顶高系数0.5,这种变位渐开线花键的设计能够在较小的轴径尺寸下传递更大扭矩,

  同时花键齿侧的定心精度更高,能够降低高速旋转状态下的花键副磨损,减少传动过程中的冲击异响。花键段右侧设计有环形定位轴肩,轴肩的端面跳动公差控制在0.02mm以内,作为同步器齿毂的轴向定位基准,保证同步器齿套在换挡过程中能够平顺滑动,不会出现卡滞、脱挡的问题。轴身中段采用大直径光轴结构,该段是轴上各空套挡位齿轮的安装支撑位,表面粗糙度要求达到Ra0.8,配套滚针轴承实现空套齿轮的低阻力旋转,光轴段的直径公差选取k6过渡配合等级,既保证滚针轴承内圈的安装定位精度,又避免过盈量过大导致装配时轴承受损。轴身右侧同样设置渐开线外花键结构,该段花键用于和变速器输出端的常啮合齿轮连接,将经过挡位变速后的扭矩传递给主减速齿轮,

  该段花键的齿向做了微修形处理,能够补偿轴在大扭矩负载下产生的弯曲变形,让花键齿面的载荷分布更均匀,避免局部应力过大导致的齿面崩裂问题。从安装边界来看,整根轴的轴向总长度控制在215mm,最大外圆直径为48mm,安装时两端通过深沟球轴承支撑在变速器壳体的轴承座孔内,轴承座孔的同轴度公差要求为φ0.03mm,保证轴旋转时的径向跳动量在允许范围内,避免轴上齿轮出现偏磨、打齿的故障。设计过程中针对轴的受力状态做了有限元校核,在发动机最大输出扭矩250N·m的工况下,轴的最大应力出现在花键段与光轴段的过渡位置,应力值为287MPa,低于40Cr调质处理后的屈服强度785MPa,安全系数达到2.7,满足变速器全生命周期的疲劳强度要求。

  轴的表面处理采用整体调质后高频淬火工艺,花键段和光轴支撑段的淬火硬度达到HRC55-60,芯部硬度保持在HRC28-32,既保证表面的耐磨性能,又让芯部具备足够的韧性,能够承受换挡过程中的冲击载荷。在实际装配场景中,该轴需要和各挡位齿轮、同步器组件、轴承、锁紧垫片等零件按顺序压装,装配时需要保证各齿轮的轴向间隙控制在0.15-0.3mm之间,间隙过大会导致传动异响,间隙过小则会导致齿轮受热膨胀后出现卡滞。这款轴的结构设计充分考虑了变速器内部的空间布局约束,在有限的径向尺寸内最大化提升了扭矩传递能力,同时兼顾了加工工艺性,各段轴径的过渡位置都设计有圆角,避免热处理过程中出现开裂问题,外圆和花键的加工都可以通过数控车床、滚齿机一次装夹完成,减少了二次装夹带来的形位公差误差,适合批量生产加工。
