机床床身及配套床头支架结构设计

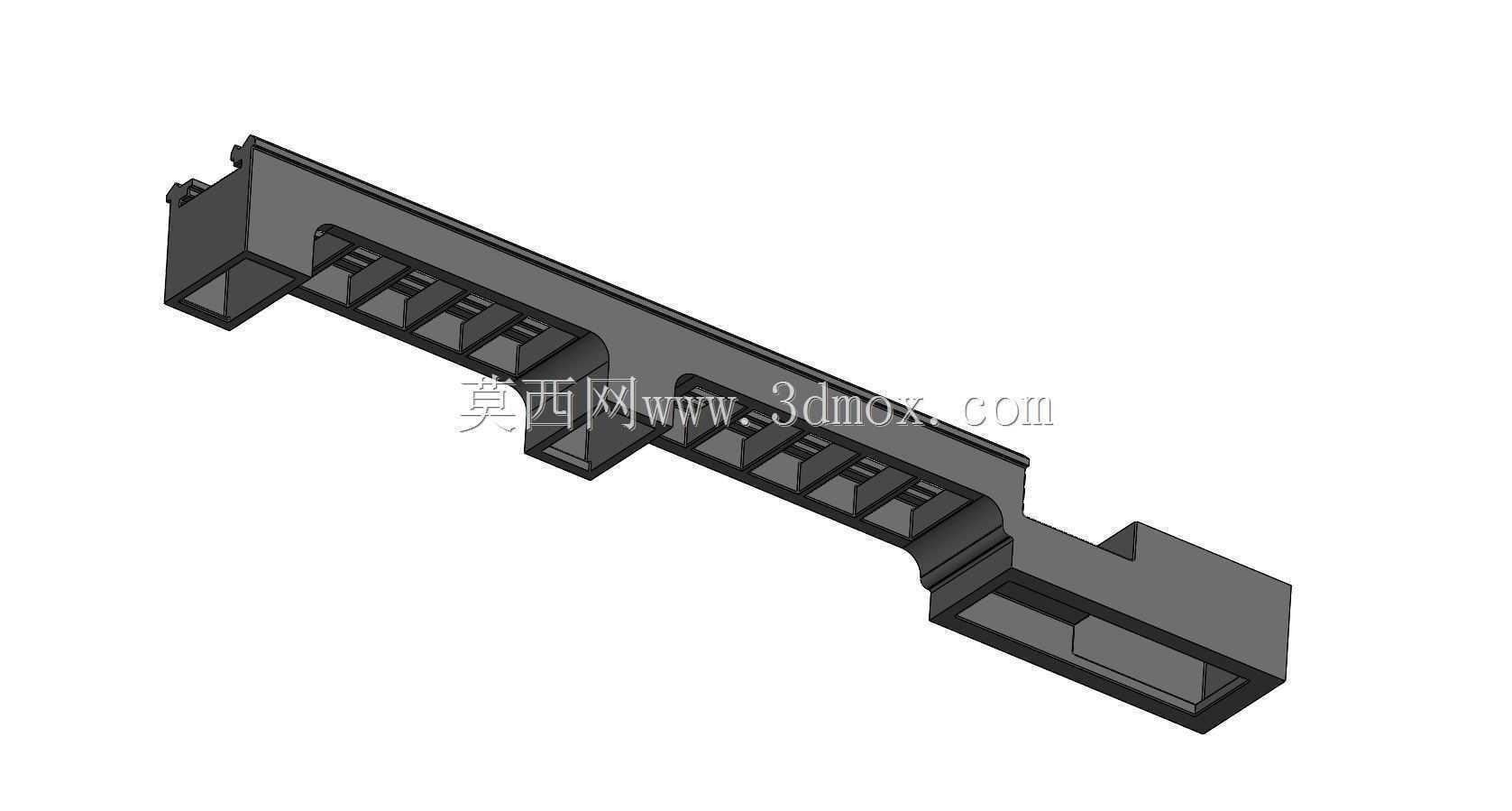

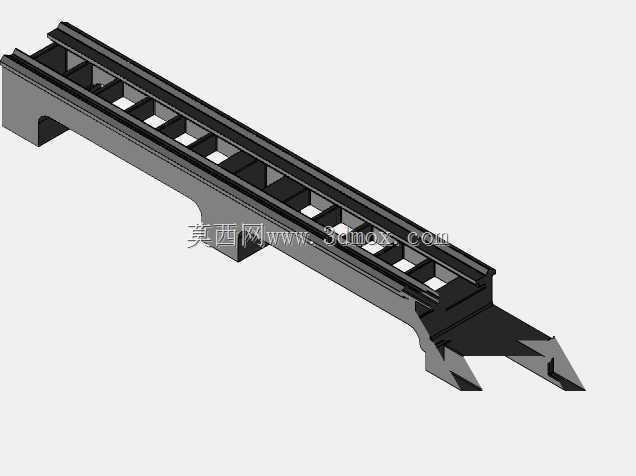

　　在金属切削加工车间的设备布局中，床身是整台机床的承载根基，所有运动部件、切削执行单元、工件装夹机构的安装基准都依托床身的精度保持性来实现，本次设计的床身结构适配中小型普通车床与经济型数控车床的安装需求，可覆盖轴类、盘类零件的外圆车削、内孔镗削、端面车削、螺纹切削等常规加工场景，也能适配小批量定制零件的轻载铣削复合加工工况，在五金加工、汽配零件修配、教学实训机床搭建等场景中都能作为基础承载构件使用。从结构设计逻辑来看，床身采用一体化箱型筋格布局，沿长度方向布置的纵向导轨安装面经过平面度冗余设计，内部间隔设置的横向加强筋将长条形床身的内腔分割为多个封闭箱室，既能够降低铸件浇注后的冷却变形量，也能在机床运行过程中吸收切削振动，

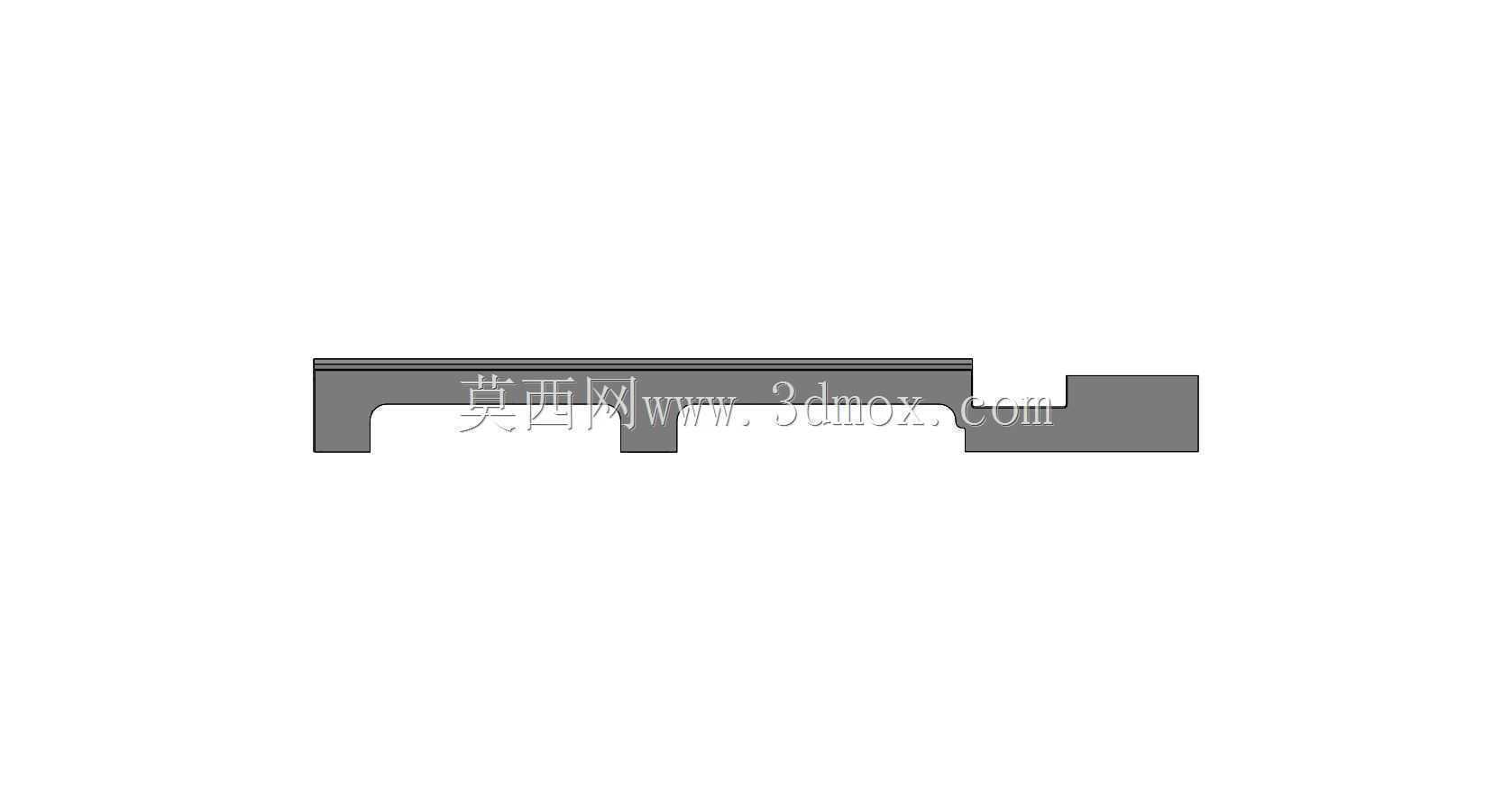

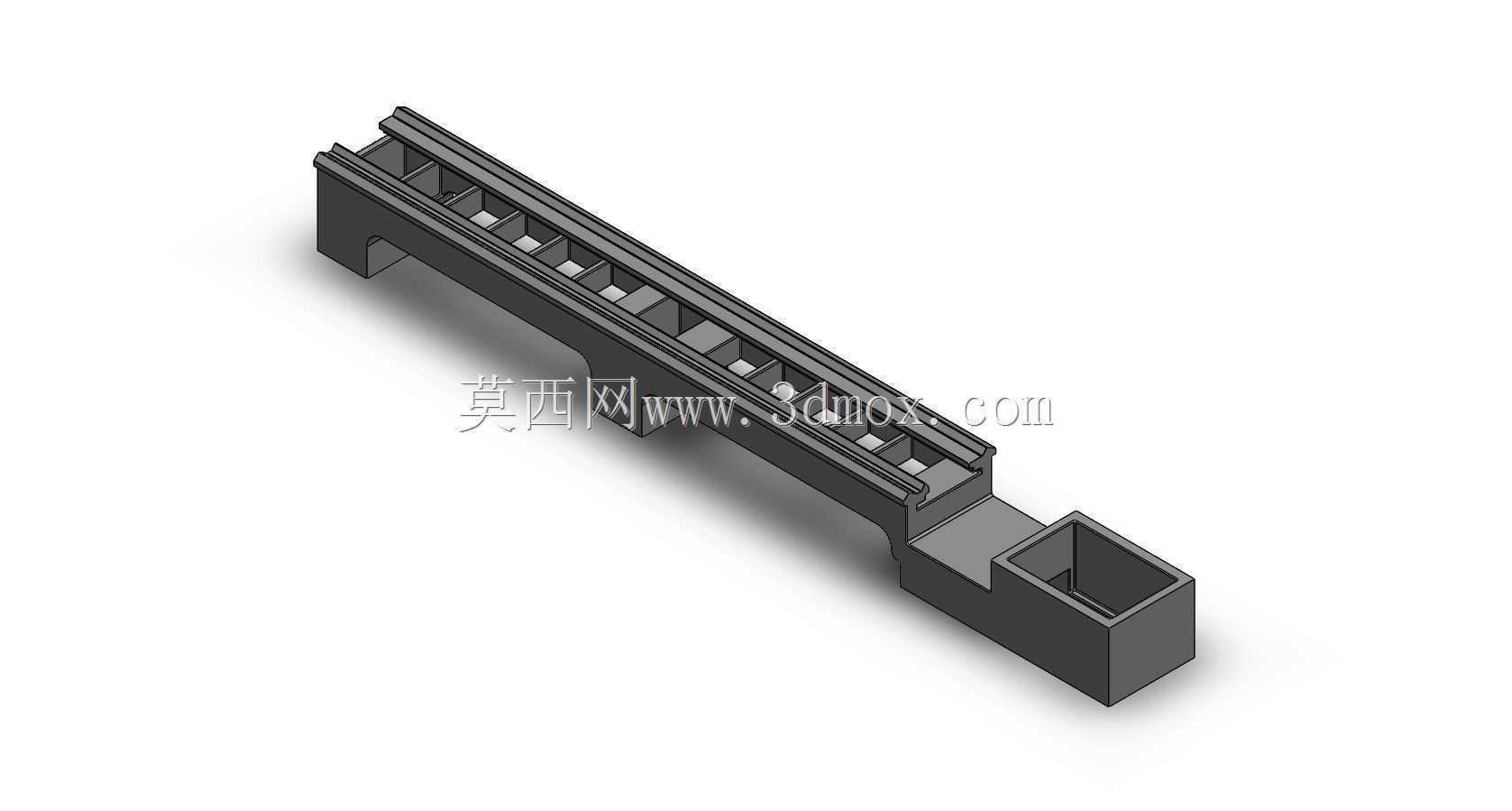

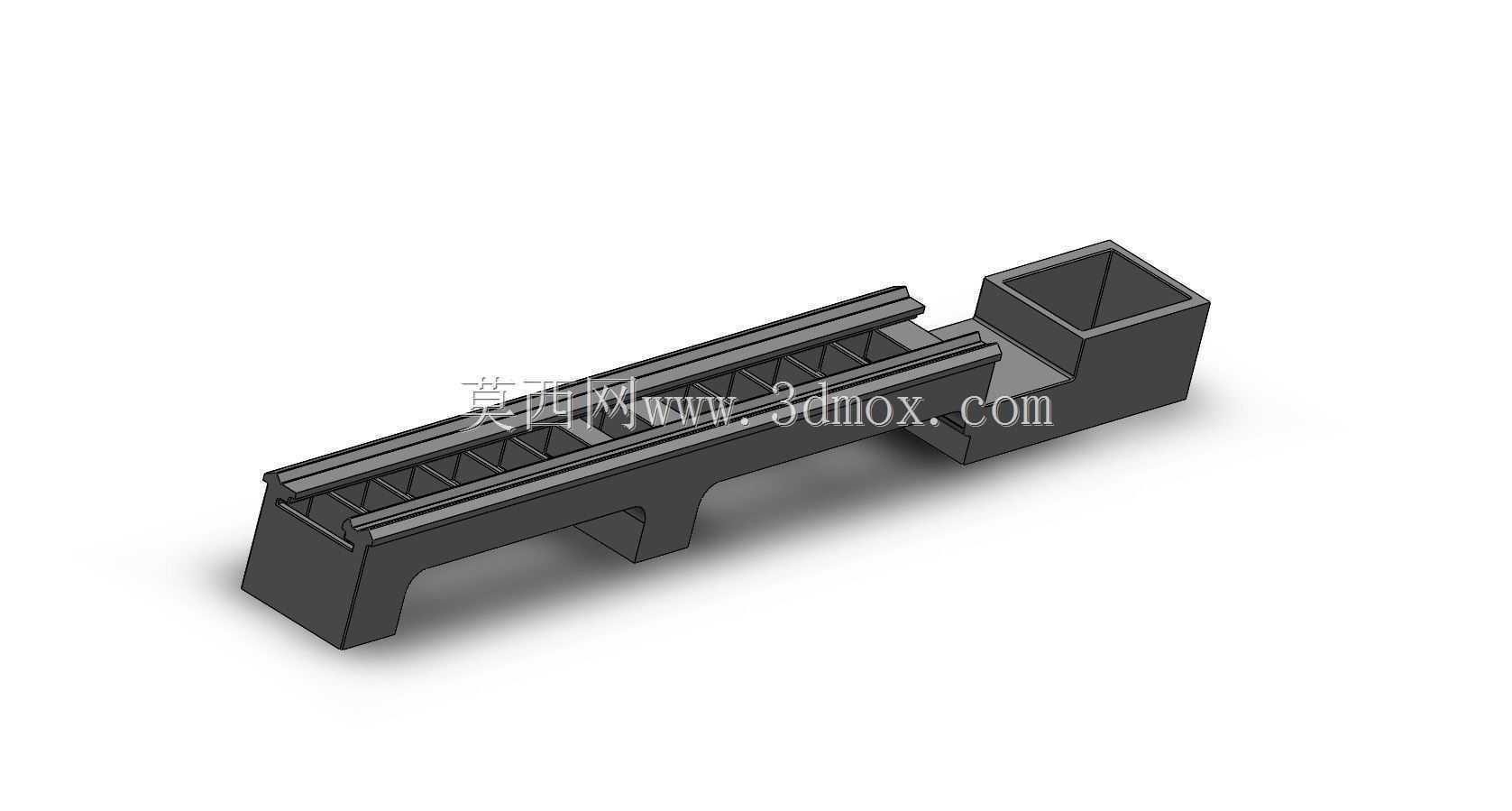

　　避免刀具切削时的振纹传递到工件表面，提升加工表面质量。床身末端集成的箱体结构为床头箱的安装提供了定位基准面，该安装面与导轨面的平行度、垂直度公差在设计时预留了刮研余量，方便装配阶段通过人工刮研调整最终装配精度，避免铸件毛坯的形位误差直接传导到主轴回转精度上。尺寸设计上，床身主体长度分为3165mm与4250mm两种规格，宽度统一为460mm，配套的床头支架高度为450mm，这个尺寸边界适配车间常规设备的地基预留尺寸，安装时不需要额外拓宽地基坑，床身底部的地脚螺栓安装孔位间距按照通用机床的安装规范设置，可直接适配现有多数机床的地脚固定座，降低设备改造替换的安装成本。导轨安装面的宽度经过载荷校核，

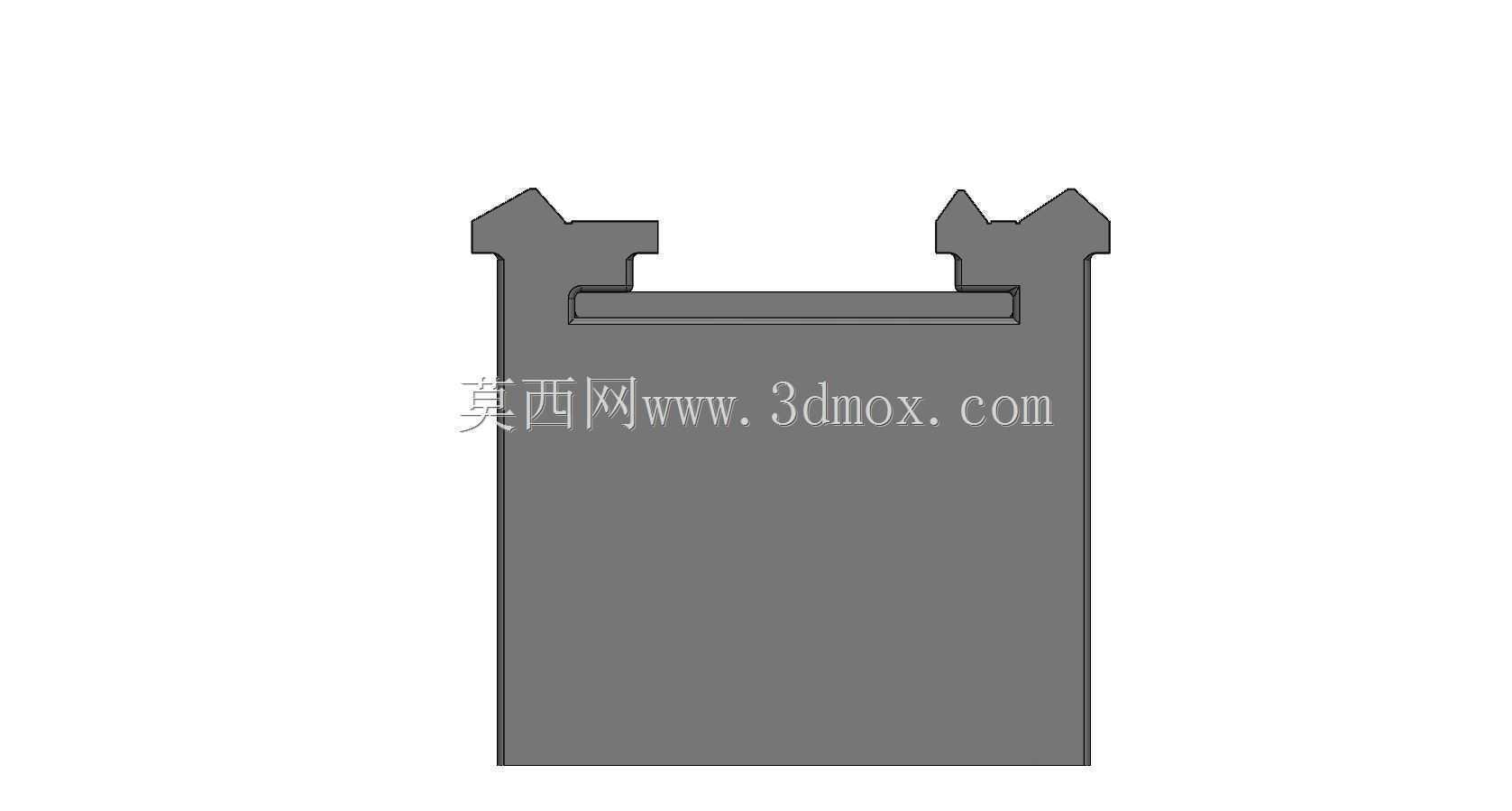

　　可适配最大回转直径400mm的床头箱安装，床身内部的排屑通道沿长度方向倾斜布置，加工产生的铁屑可随切削液沿通道自然流入末端的集屑箱体，不需要额外加装链板式排屑机构就能完成小型加工场景的排屑需求，降低设备的配套采购成本。床头支架与床身末端采用止口定位加螺栓紧固的连接方式，支架内部设置有主轴安装孔的加强筋，可承受主轴高速回转时的径向切削力，避免长时间重载切削后支架出现变形偏移，支架与床身的结合面经过粗糙度控制，装配后不需要额外加密封垫就能实现切削液的防渗漏，减少日常维护的密封件更换频次。在实际选型适配时，3165mm长度规格的床身适配最大加工长度1500mm的加工需求，适合小型加工门店的短轴类零件加工，

　　4250mm长度规格的床身可适配最大加工长度2500mm的长轴类零件加工，适合农机配件、传动轴类零件的批量加工场景，两种规格的床身导轨安装面尺寸保持一致，床头箱、溜板箱、尾座等部件可实现通用互换，降低生产厂家的零部件备货种类。床身的壁厚设计按照灰铸铁HT250的材料性能进行校核，导轨面的壁厚比侧壁厚增加6mm，经过时效处理后可保证长期使用的精度保持性，避免使用三到五年后出现导轨面下沉、变形的问题，床身侧面预留的安装孔位可适配冷却管路、电气走线槽的安装，不需要在现场进行二次钻孔加工，减少装配现场的加工工作量。
