硬齿面减速机散热风轮结构设计

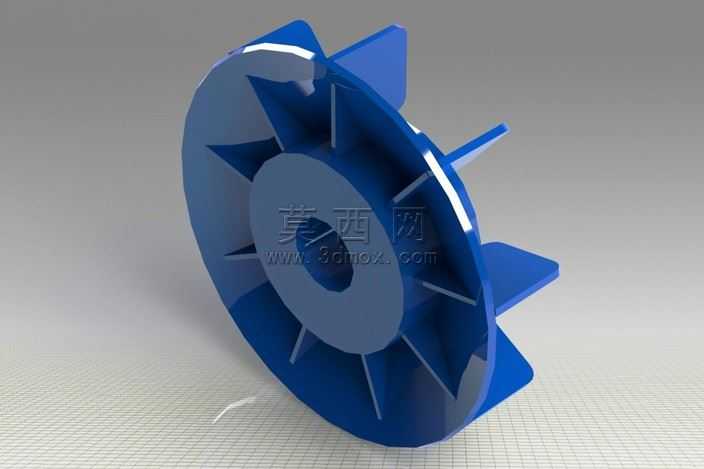

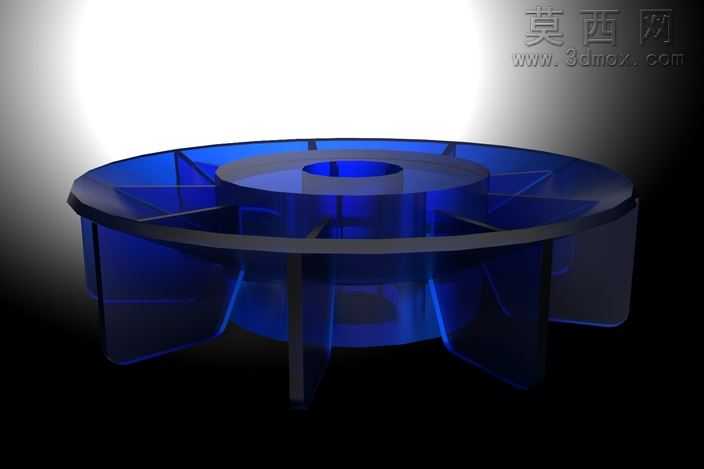

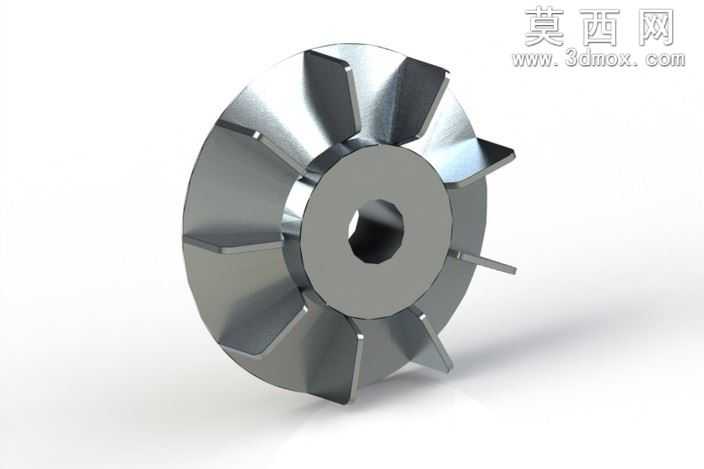

本作品为硬齿面减速机配套的散热风轮三维建模设计，整体采用参数化建模思路完成，首先根据硬齿面减速机运行时的散热需求确定风轮的外径、轮毂内径、叶片数量等核心参数，在三维建模软件中先绘制轮毂的回转体基础特征，轮毂中心预留与减速机输出轴适配的安装孔位，孔位周边设计有定位止口结构，保证风轮与轴的同轴度，避免高速运转时产生动不平衡问题。叶片部分采用径向直叶片结合轴向导风的结构设计，每片叶片的厚度从根部到端部做渐变处理，根部加厚提升结构强度，端部减薄降低风阻与转动惯量，叶片与轮毂的连接位置做了大圆角过渡处理，避免应力集中，提升部件的抗疲劳性能，适配减速机长时间连续运转的工况。建模过程中对叶片的排布做了均匀阵列处理，严格保证相邻叶片的夹角一致，同时对风轮整体做了动平衡校验的结构预留，在轮毂端面设计有可去重的平衡校正区域。材质渲染部分采用工程塑料的哑光蓝色材质表现，模拟实际生产中采用的玻纤增强尼龙材质的视觉效果，轮毂部分做了稍深的同色系区分，表面添加细微的磨砂质感，还原工业零部件的真实触感，背景采用网格地面搭配柔和的打光，清晰展现风轮的整体结构与叶片的空间形态。该风轮的结构设计充分考虑了硬齿面减速机工作时的散热需求，叶片转动时可形成定向气流，带走减速机壳体表面的热量，同时结构紧凑，不会额外占用过多安装空间，适配多种规格的硬齿面减速机安装使用，建模过程中所有特征均保留参数化关联，可根据不同型号减速机的参数快速调整尺寸，生成适配的风轮模型。
