四缸直列内燃机曲柄连杆机构展示模型

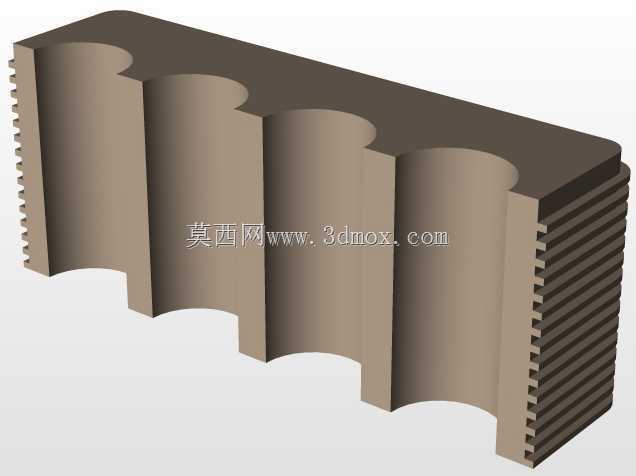

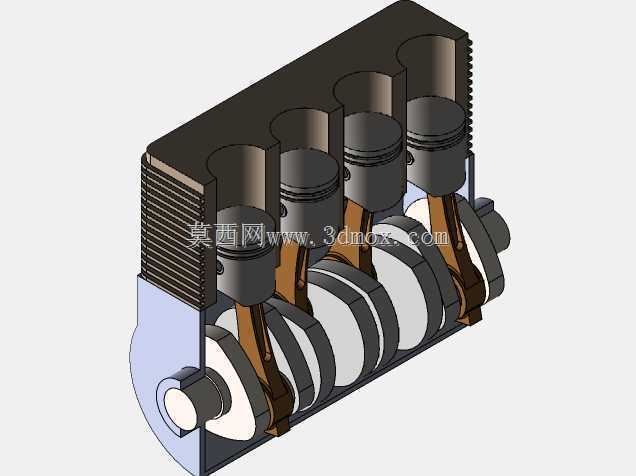

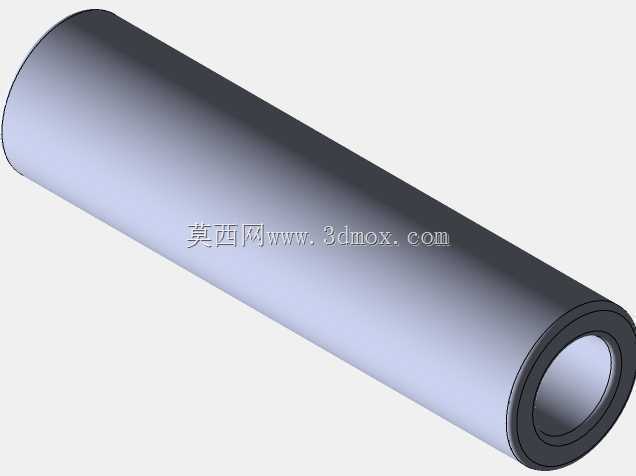

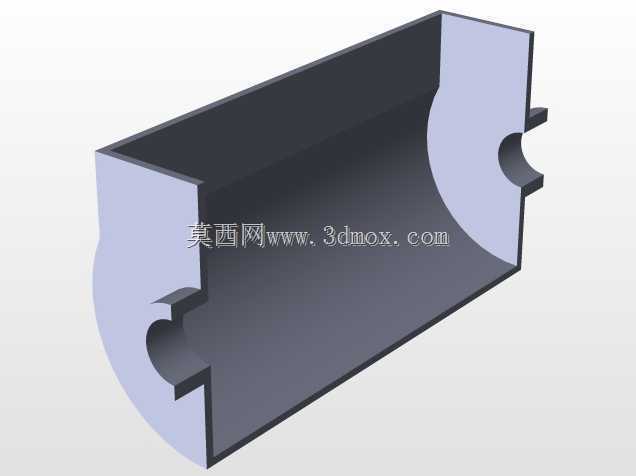

　　这套直列四缸动力单元的结构展示模型，完整还原了往复式内燃机核心做功模块的装配关系，在职业院校汽修专业理实一体化教学、发动机拆装实训课前预习、汽修门店动力系统原理展示场景中，能让观察者快速理清各部件的运动逻辑，不用拆解真实整机就能直观看到做功行程里的部件联动过程。模型做了半剖式的结构处理，缸体上部保留了散热鳍片的完整外形，下部曲轴箱侧做了开放式剖切，四个气缸沿曲轴轴向等距排布，相邻气缸工作间隔对应曲轴180度转角的相位差，能直观呈现直列四缸机做功顺序下的动平衡特性，相比V型、水平对置布局，直列四缸的缸体加工工艺更简单，曲轴轴向长度控制更紧凑，是民用小排量乘用车、小型通用动力设备里应用最广的布局形式。从设计逻辑上看，

　　这套模型优先还原了曲柄连杆机构的运动干涉校验关系：活塞裙部与气缸壁的配合间隙、连杆大头与曲轴曲柄销的旋转避让空间、曲轴平衡块与曲轴箱内壁的安全距离都做了1:1的等效还原，活塞顶部的燃烧室凹坑、活塞环槽的分层结构、连杆小头的活塞销安装位都做了细节刻画，没有做过度的工艺简化。安装边界层面，这套展示模型的缸体侧面预留了与缸盖、油底壳连接的螺栓孔位凸台，前端曲轴输出端保留了与正时齿轮、皮带轮连接的轴颈结构，后端预留了与飞轮连接的法兰定位面，既可以单独作为曲柄连杆机构的运动演示教具，也能拓展装配配气机构、冷却润滑系统附件，组成完整的发动机整机模型。实际工程应用中，直列四缸结构的动力单元，因为所有气缸排布在同一平面，缸体铸造时的砂芯结构更简单，

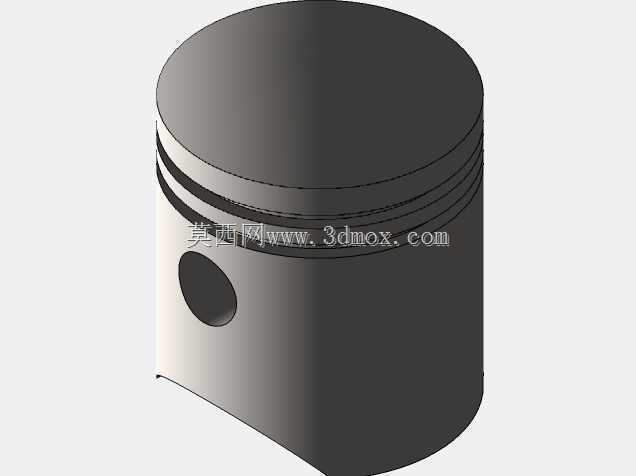

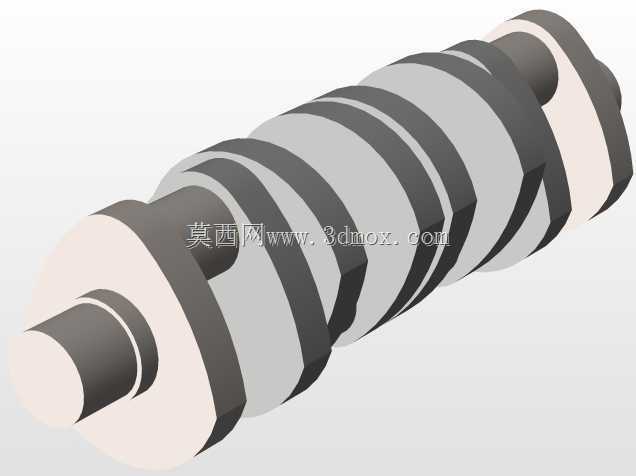

　　加工时一次装夹就能完成所有气缸孔的镗削加工，工艺成本比多排布缸体低15%左右，同时曲轴的主轴颈支撑数量可以根据排量需求灵活调整，小排量机型用5道主轴颈就能满足全工况下的曲轴刚度要求，不会出现高转速下曲轴挠曲变形导致的偏磨问题。模型里的活塞采用了汽油机典型的平顶活塞结构，连杆为斜切口式大头设计，方便从气缸上方抽出活塞连杆组进行检修，曲轴的平衡块配重对应四个活塞连杆组的往复惯性力做了对称设计，能抵消二阶往复惯性力带来的整机振动，这也是直列四缸机能在民用动力领域广泛应用的核心优势。在做三维建模过程中，这套结构的运动仿真需要重点校验活塞在上止点、下止点位置时连杆与缸体下沿的干涉情况，同时要确认曲轴旋转过程中，

　　平衡块不会碰到曲轴箱内壁的加强筋，很多新手建模时容易忽略连杆摆动的最大角度，导致实际装配时连杆与缸体发生卡滞，这套模型里的连杆摆动角度控制在12度到15度的合理区间，符合量产发动机的设计参数范围。另外模型里的缸体散热鳍片采用了等间距排布，鳍片厚度与间距的比例参考了风冷小型发动机的设计参数，如果是水冷机型，只需要在缸体壁厚内预留冷却水套的空腔结构，就能快速改造成水冷发动机的模型，结构拓展性很强。
