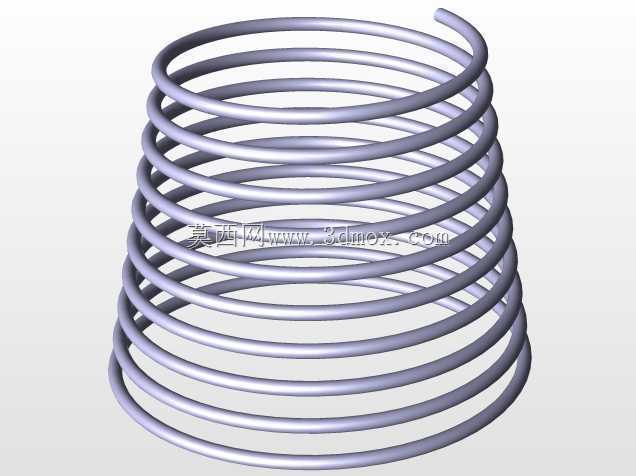

变径锥形螺旋压缩弹簧结构设计

　　这类锥形螺旋压缩弹簧在工业场景里的适配性比常规等径圆柱弹簧更广，尤其是在安装空间轴向受限、同时需要避免压并后圈间干涉的工况下，它的结构优势会非常明显。比如在小型冲压模具的卸料结构、低压电气开关的触头复位机构、园林工具的减震缓冲组件里，都能见到这类变径簧的应用——它不需要额外的导向套结构，大端圈可以直接卡在安装基座的沉台里，小端圈抵接运动部件，压缩过程中簧圈会逐层嵌套收合，压并高度比同参数等径簧低30%左右，能大幅压缩轴向安装尺寸，解决很多紧凑空间里的弹性复位需求。

　　设计这类弹簧的时候，首先要明确两端的安装边界：大端外径要匹配安装沉台的内径，预留0.2-0.5mm的径向间隙，避免安装后出现卡滞；小端外径要匹配运动部件的抵接面尺寸，保证受力时弹簧不会出现偏载侧弯。簧丝直径的选取要结合工作载荷来计算，常规碳素弹簧钢丝的许用切应力取40%-50%抗拉强度的区间，锥形簧的刚度是非线性的，从小端开始接触的簧圈随着压缩量增加会逐渐失去弹性作用，有效圈数逐步减少，刚度会逐步上升，这种变刚度特性刚好能抵消机构运动到行程末端时的冲击载荷，比等径簧的缓冲效果更平顺。

　　建模过程中要注意螺旋线的参数设置，不能直接用等螺距等直径的螺旋线扫掠，需要先定义两个端面的基准圆，大端基准圆在下端面，小端基准圆在上端面，两个基准圆保持同轴，螺旋线的直径从大端到小端做线性递减，螺距要根据有效圈数和自由高度来计算，保证相邻簧圈在自由状态下的间隙均匀，避免出现局部圈距过小导致提前并圈的问题。两端的支撑圈要做并圈磨平处理，大端支撑圈贴紧基座的端面要磨平3/4圈以上，保证支撑面和弹簧轴线垂直，垂直度误差控制在自由高度的2%以内，避免受力时出现侧向分力导致弹簧侧弯失效。

　　实际选型应用的时候，要注意这类弹簧的工作行程不能超过极限压缩量的80%，因为锥形簧的并圈是从小端逐步向大端过渡的，如果压缩量过大，会导致小端簧圈提前并紧，局部应力超过许用值出现永久变形。和常规圆柱弹簧相比，它的自振频率更高，在高频往复运动的机构里不容易出现共振问题，比如在小型气动元件的复位结构里，用锥形簧替代等径簧，能大幅降低高频动作下的弹簧震颤问题，提升机构的运行稳定性。另外在安装的时候不需要额外加装导杆或者导套，大端的沉台定位已经能保证弹簧的同轴度，能减少零件数量，降低装配复杂度，在很多轻量化的小型设备里应用优势非常明显。

　　建模的时候还要注意簧丝的扫掠方向，要保证螺旋升角和实际加工的旋向一致，常规应用优先选右旋，和螺纹旋向保持一致，避免和周边的螺纹结构出现干涉。两端的并圈部分要做相切过渡，不要出现尖角或者棱边，避免热处理的时候出现应力集中，导致弹簧使用过程中从端部断裂。如果是用于腐蚀环境的工况，还要在模型基础上调整簧丝材质，改用不锈钢丝或者铜合金丝，同时调整对应的许用应力参数，重新核算刚度和载荷曲线，保证在腐蚀环境下的使用寿命。
