五片式承载钢板弹簧悬架结构设计

　　在商用车及重载非道路车辆的底盘悬架系统中，钢板弹簧始终是承担载荷传递、缓冲路面冲击的核心弹性部件，本次设计的五片变截面钢板弹簧，针对额定500kg轴荷的使用场景做了全细节的结构还原，每一片簧片的曲率、端部倒角、中心定位结构、卷耳连接部位都做了精准的建模还原，完全匹配实际量产件的装配逻辑。

　　从实际应用场景来看，这类少片变截面钢板弹簧多用于轻型载货车辆的后悬架、低速工程车辆的行走机构悬架，或是小型特种作业设备的承重缓冲结构，相比传统多片等截面钢板弹簧，五片式的结构在保证承载能力的前提下，能有效降低片间摩擦带来的振动传导，提升行驶过程中的平顺性，同时减少簧下质量，对车辆的操控响应性也有正向提升。

　　设计过程中首先明确了安装边界约束：卷耳端的内径尺寸匹配常规轻型车的悬架销直径，安装时卷耳通过橡胶衬套与车架上的吊耳支架连接，另一端采用滑动支座结构适配弹簧受压变形时的长度变化，避免刚性约束带来的结构应力集中。每一片簧片的长度按照受力梯度做了差异化设计，最长的主片承担主要的纵向力传递与垂直载荷，后续几片长度依次递减，在受力时各片之间的接触应力均匀分布，不会出现局部应力过载导致的簧片断裂问题。

　　功能特性层面，该弹簧的刚度曲线经过匹配设计，在空载状态下刚度较低，能有效过滤路面的小幅颠簸，当载荷逐步增加到额定承载值时，各片簧完全贴合，刚度线性提升，保证重载状态下的悬架支撑性，不会出现悬架过度压缩导致的限位块频繁撞击问题。簧片的端部都做了压延倒角处理，减少片间接触时的应力集中点，同时在装配时片间会涂抹润滑脂，降低摩擦异响与磨损，延长部件使用寿命。

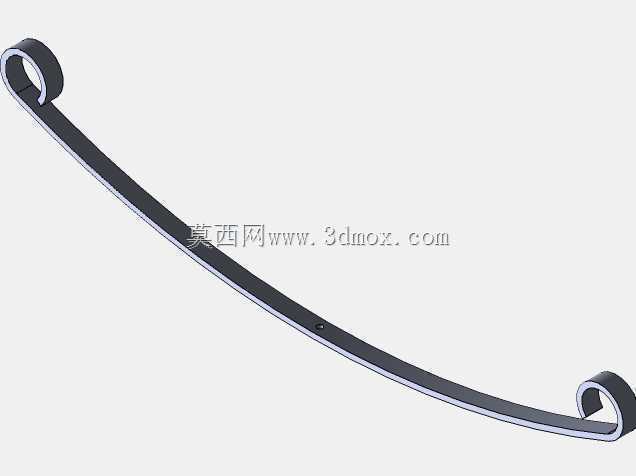

　　建模过程中对每一个细节都做了还原：主片端部的卷耳做了等壁厚的卷绕结构，完全符合实际钢板弹簧的卷制工艺，中心螺栓的定位孔位置与各片簧的孔位完全同轴，保证装配时各片簧不会出现错位，弹簧卡箍的位置与抱紧间隙也按照实际装配要求设置，避免车辆行驶过程中簧片出现横向窜动。从安装尺寸来看，弹簧的伸直长度、夹紧后的弧高、卷耳中心距都匹配轻型商用车后悬架的常规安装空间，不需要对车架结构做额外修改就能直接适配选型。

　　在结构校核层面，建模时已经考虑了最大动载荷下的变形量，弹簧在1.5倍额定载荷下的变形量在设计允许范围内，不会出现反弓现象，各片簧的最大应力点都出现在中心螺栓附近的应力集中区域，数值在弹簧钢的许用应力范围内，满足长期使用的疲劳强度要求。对于结构设计从业者来说，这个模型可以直接作为悬架系统设计的弹性元件参考，也可以用于整车多体动力学仿真中的弹簧参数对标，省去了从零开始建模的重复工作，能有效提升底盘结构设计的工作效率。
