五缸径向活塞发动机核心传动结构

　　在小型航空动力、紧凑型特种作业动力单元的选型场景中，径向布置的活塞动力结构始终占据不可替代的位置，这类结构最初因星型航空发动机的应用被广泛熟知，其核心优势在于多缸环形排布带来的动力输出平顺性，以及单曲轴短轴系设计带来的整机紧凑性，本次拆解的五活塞径向动力结构，正是这类动力构型的简化原理验证方案。

　　从实际应用场景来看，这类五缸径向结构可适配小型通航实验类飞行器的动力单元、小型便携发电机组的动力核心，也可作为教学演示用的内燃机原理实训载体，相比直列多缸结构，径向排布的五个活塞组件围绕中心曲柄做圆周方向的均匀布置，做功行程可在曲轴旋转72度区间内完成依次触发，动力输出的扭矩波动远小于同缸数直列机型，不需要额外加装大质量飞轮即可维持稳定运转，这一特性对自重控制要求严苛的航空类应用场景尤为关键。

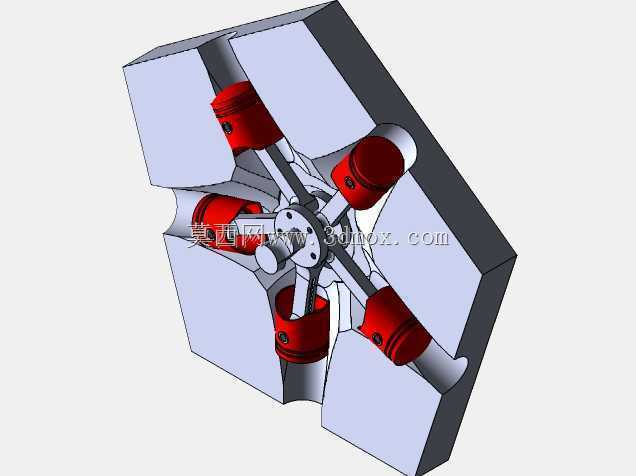

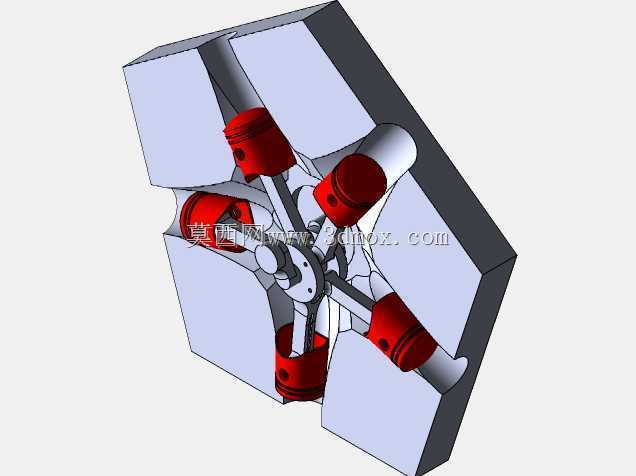

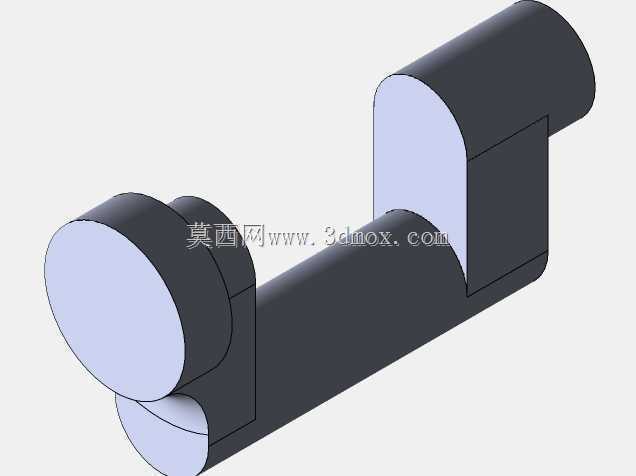

　　从功能特性层面分析，该结构的核心功能是将五个活塞的往复直线运动，通过共用的曲柄连杆组件转化为中心曲轴的旋转动力输出，每个活塞对应独立的气缸腔体，环形排布的缸体可共用统一的冷却风道，散热效率远高于缸体紧密排列的直列机型，同时所有连杆的大端共同铰接在中心曲柄销上，省去了多缸直列机型的多曲拐结构设计，曲轴的加工难度大幅降低，轴系的整体刚性也更优，在高转速工况下的轴系挠曲变形量更小，运转稳定性更强。

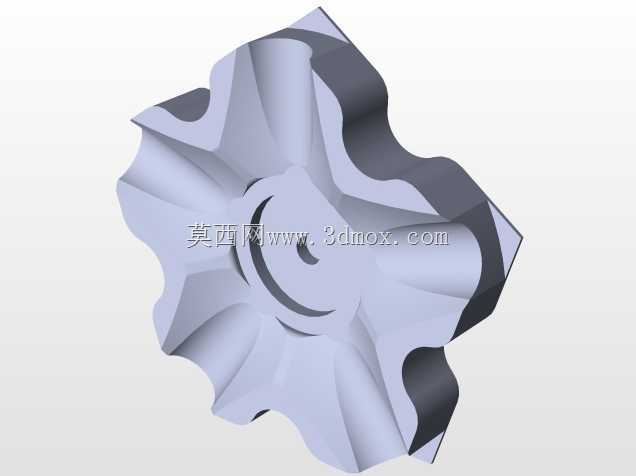

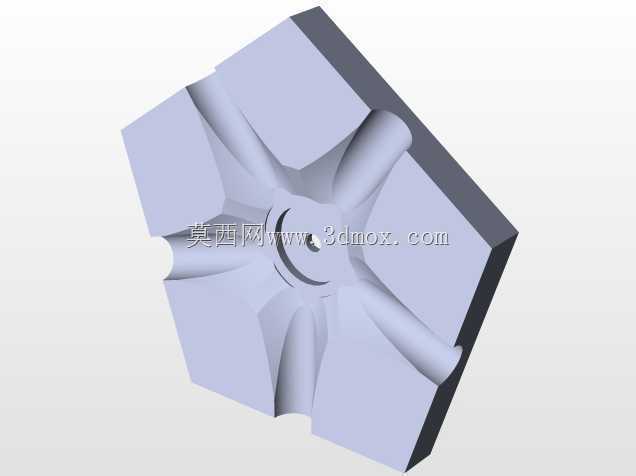

　　设计思路上，该结构优先考虑了原理验证阶段的装配便捷性，五个活塞组件采用完全一致的结构尺寸，连杆组件也采用通用化设计，不需要针对不同缸位做差异化零件加工，可大幅降低原型试制阶段的加工成本；缸体采用一体化的环形基体设计，五个气缸安装孔在基体上沿圆周方向均匀分布，孔位的位置度公差可通过一次装夹的数控加工完成，能有效保证各缸活塞运动轴线与中心曲柄销的位置精度，避免因孔位偏差导致的活塞偏磨、卡滞问题。

　　关于安装边界与尺寸约束，这类径向五缸结构的最大外轮廓为正五边形对应的外接圆柱轮廓，安装时的固定接口可设置在环形缸体的外侧端面，不需要预留直列机型所需的轴向长条安装空间，径向尺寸可根据排量需求灵活调整，轴向尺寸仅需覆盖活塞行程、曲柄厚度与连杆摆动的最小空间，整体轴向厚度可控制在同排量直列三缸机型的二分之一左右，适配安装空间局促、对动力单元轴向尺寸有严格限制的设备场景。

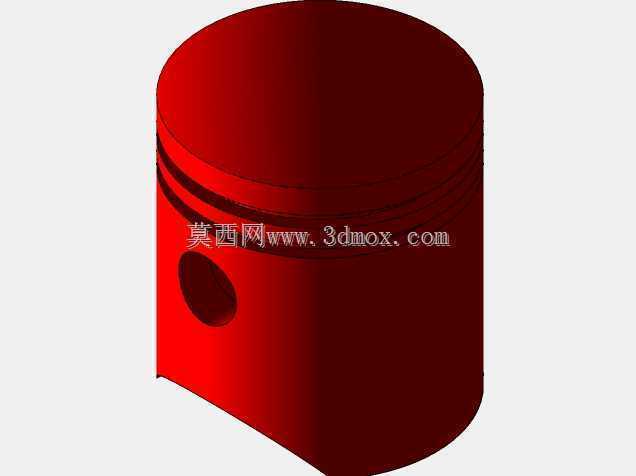

　　在结构细节处理上，活塞与缸体的配合间隙按照常规内燃机的热膨胀余量设计，连杆小端与活塞销的铰接处预留了充分的润滑通道空间，中心曲柄的平衡配重可根据五个活塞连杆组件的往复惯性力做精准匹配，抵消径向布置带来的一阶、二阶惯性力振动，实际运转时的整机振动水平远低于同排量单缸、双缸动力结构；进气与排气通道可沿环形缸体的外侧径向布置，不需要在缸体内部设计复杂的进排气道结构，进一步简化了缸体的加工工艺，适合小批量定制化的动力单元试制场景。
