液化石油气多通路控制阀门结构设计

　　在城镇燃气配送终端、小型工商业用气接驳场景里，多通路燃气控制阀是衔接气源端与多个用气支路的核心部件，这类阀门不同于常规单通路截止阀，需要在单一阀体上集成多个独立可控的流道，实现单气源向多个用气设备的分路供气，同时要保证各通路之间的密封隔离，避免不同支路间的介质串扰。从实际工况来看，液化石油气的介质特性对阀门密封件的耐腐蚀性、抗溶胀性有明确要求，常规丁腈橡胶密封件在长期接触液化石油气组分时容易出现体积变化、硬度下降的问题，因此在密封结构设计时，会优先选用适配液化石油气介质的特种橡胶材质，同时在密封副的配合公差上做精细化调整，避免过盈量过大导致操作力矩超标，或是过盈量不足引发内漏。

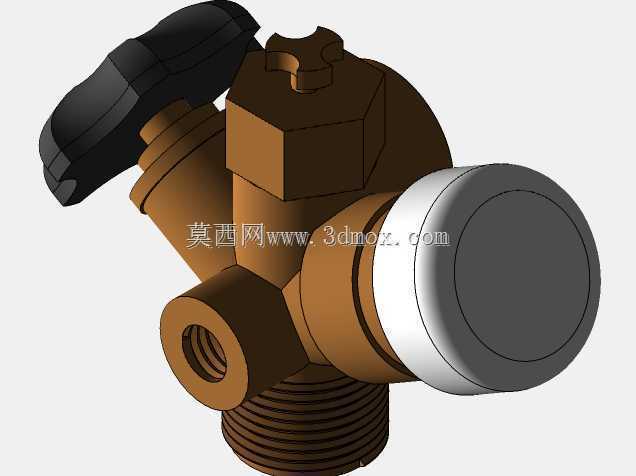

　　这款多阀的结构设计采用一体式锻压成型阀体，相比拼接式阀体，减少了三个以上的外密封连接点，从结构根源上降低了外泄漏的风险，毕竟燃气类阀门的外漏是直接关乎使用安全的核心指标。阀体内部的流道布局采用对称式分布，各支路的流道通径保持一致，避免不同支路出现流量分配不均的问题，在实际用气场景中，比如小型餐饮商户同时接入灶具、蒸箱、取暖设备时，不会因为某一支路的流道阻力偏大导致供气压力不足。阀芯部分采用带定位卡槽的锥形结构，相比平面密封的阀芯，锥形密封面在多次开关循环后能自动补偿磨损量，延长阀门的整体使用寿命，同时每个阀芯的操作端都设置了独立的档位限位，操作人员可以通过手感明确判断阀门的全开、全关位置，避免出现半开半关导致的节流冲刷问题。

　　从安装边界来看，这款阀门的进气端采用标准管螺纹接口，适配市面通用的液化石油气钢瓶减压阀出口尺寸，各出气端的接口间距经过优化，在接入常用规格的燃气软管时，相邻管路的接头不会出现干涉，不需要额外加装转弯接头来调整管路走向，既减少了安装时的接头数量，也降低了潜在的泄漏点。阀体的外部操作手柄采用防滑绝缘材质，表面设置凹凸纹理，即便操作人员手上沾有油污或是在低温环境下操作，也能稳定施力，不会出现打滑问题。手柄的转动角度设置为90度行程，全开全关的操作行程短，遇到紧急情况时可以快速切断对应支路或是总进气通路，符合燃气类阀门的快关操作要求。

　　在设计过程中，还充分考虑了阀门的流通阻力特性，各流道的转弯处都做了圆弧过渡处理，避免直角转弯导致的介质流阻增大，同时减少介质内杂质在流道拐角处的沉积，降低长期使用后流道堵塞的概率。阀体的壁厚设计按照液化石油气最高工作压力的1.5倍做强度校核，在关键的承压部位额外做了加厚处理，即便出现瞬时压力冲击，也能保证阀体结构不会出现变形或是破损。各阀芯的阀杆部位采用双重密封结构，一道密封负责阻隔介质向外泄漏，另一道密封负责阻挡外部的灰尘、水汽进入阀体内部，避免阀杆部位出现锈蚀卡涩，保证阀门在长期放置后依然能灵活操作。

　　从实际应用的适配性来看，这款阀门不仅可以用在固定的用气场所，也适配临时供气的场景，比如户外摆摊的餐饮商户、临时施工的燃气加热设备接驳，一体式的结构不需要复杂的组装，安装时只需要对应接好进出气管路即可投入使用，不需要额外做支架固定，阀体本身的结构强度足以支撑外接管路的重量，不会因为管路的拉扯导致接口变形。在日常维护层面，这款阀门的阀芯组件采用可拆式结构，当密封件出现正常磨损时，不需要整体更换阀门，只需要拆开阀盖更换对应规格的密封件即可，大幅降低了后期的维护成本，也减少了备件的储备种类。
