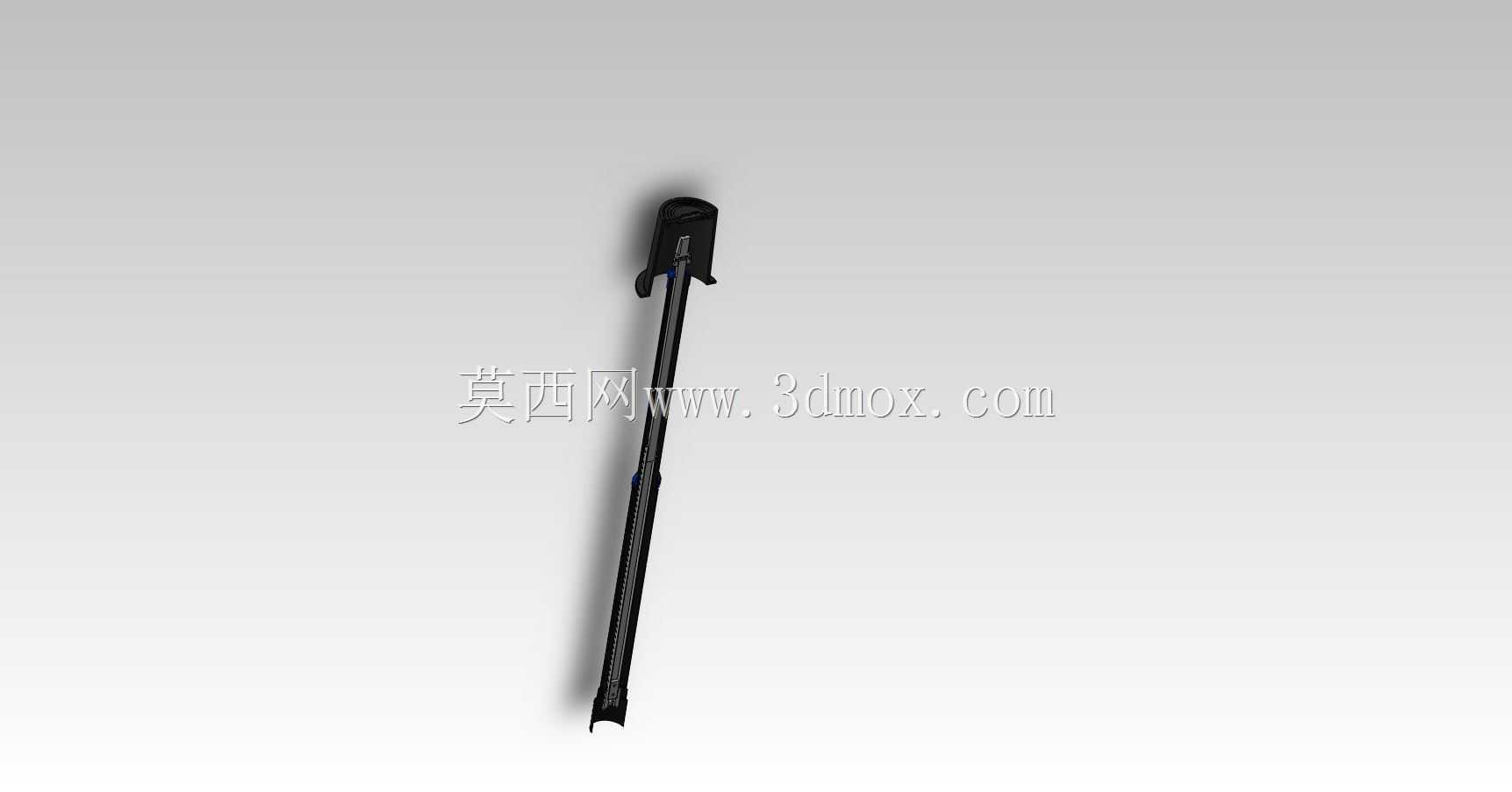

地埋式阀门地面操作加长控制杆

　　在市政供水管网、燃气管网、厂区埋地工艺管线的日常运维场景里，埋地敷设的阀门往往处于地面以下一定深度，常规操作工具无法直接触及阀杆完成启闭调节，这类加长控制杆就是为解决该场景的操作痛点设计的配套部件。设计阶段首先要匹配对应阀门的阀杆连接端结构，杆体顶端设置操作帽结构，可适配标准T型扳手、棘轮扳手等通用操作工具，无需额外定制专用操作头，降低现场运维的工具适配成本。杆体采用细长等截面结构，整体沿垂直方向布置，安装时上端与地面操作井的防护盖板预留操作位对齐，下端通过卡扣式连接结构与地下阀门的阀杆驱动端嵌合，连接部位设置防脱限位结构，避免操作过程中杆体与阀杆滑脱，同时预留微小的同轴度补偿间隙，抵消安装过程中杆体与阀杆的微小偏心误差，

　　防止操作时出现卡滞、别弯阀杆的问题。从安装边界来看，杆体长度可根据阀门的实际埋深做适配调整，设计时需考虑杆体的长径比，避免过长导致操作时杆体扭转变形过大，杆身沿程设置有导向支撑点位，可在穿线保护套管或操作井壁设置固定点，减少杆体转动时的径向晃动，保证操作扭矩的稳定传递。功能层面，该部件无需人员下井即可在地面完成地下阀门的启闭、开度调节操作，大幅降低有限空间作业的安全风险，同时减少日常运维的作业步骤，提升管网故障处置、工况调节的响应效率。杆体顶端的操作端设置有防护帽结构，非操作状态下可封闭操作口，避免泥沙、雨水、杂物落入杆体连接部位造成锈蚀、卡堵，延长部件的户外使用寿命。设计过程中针对扭矩传递做了结构强化，

　　杆体与两端连接头的结合部位采用过渡加强结构，避免应力集中导致的杆体断裂，可匹配对应口径阀门的额定操作扭矩，不会出现操作时杆体扭转变形超限的问题。针对不同的管线埋设场景，杆体可适配直埋式安装或者带套管安装两种方式，直埋安装时杆身做防腐处理，抵御土壤中的腐蚀介质侵蚀，带套管安装时杆体与套管之间预留均匀间隙，保证转动顺畅同时避免外部荷载直接挤压杆体。在实际管网运维中，这类加长杆的应用省去了每次操作阀门开启井盖、通风检测、下井作业的繁琐流程，尤其是在道路下方、绿化带下方的埋地阀门点位，日常巡检调节时操作人员在地面即可完成操作，遇到管网爆管、泄漏等应急工况时，可快速抵达现场关闭对应管段阀门，缩短应急处置时间，降低介质泄漏带来的损失。

　　设计建模时重点还原了两端连接结构的配合尺寸、杆体的直线度公差要求、操作端的扳手适配尺寸，安装时需保证下端连接头与阀杆的嵌合深度足够，避免大扭矩操作时连接部位打滑，上端操作位与地面装饰盖、防护井的配合间隙控制在合理范围，既保证操作工具可顺利插入，又避免过大间隙造成杂物堆积。
