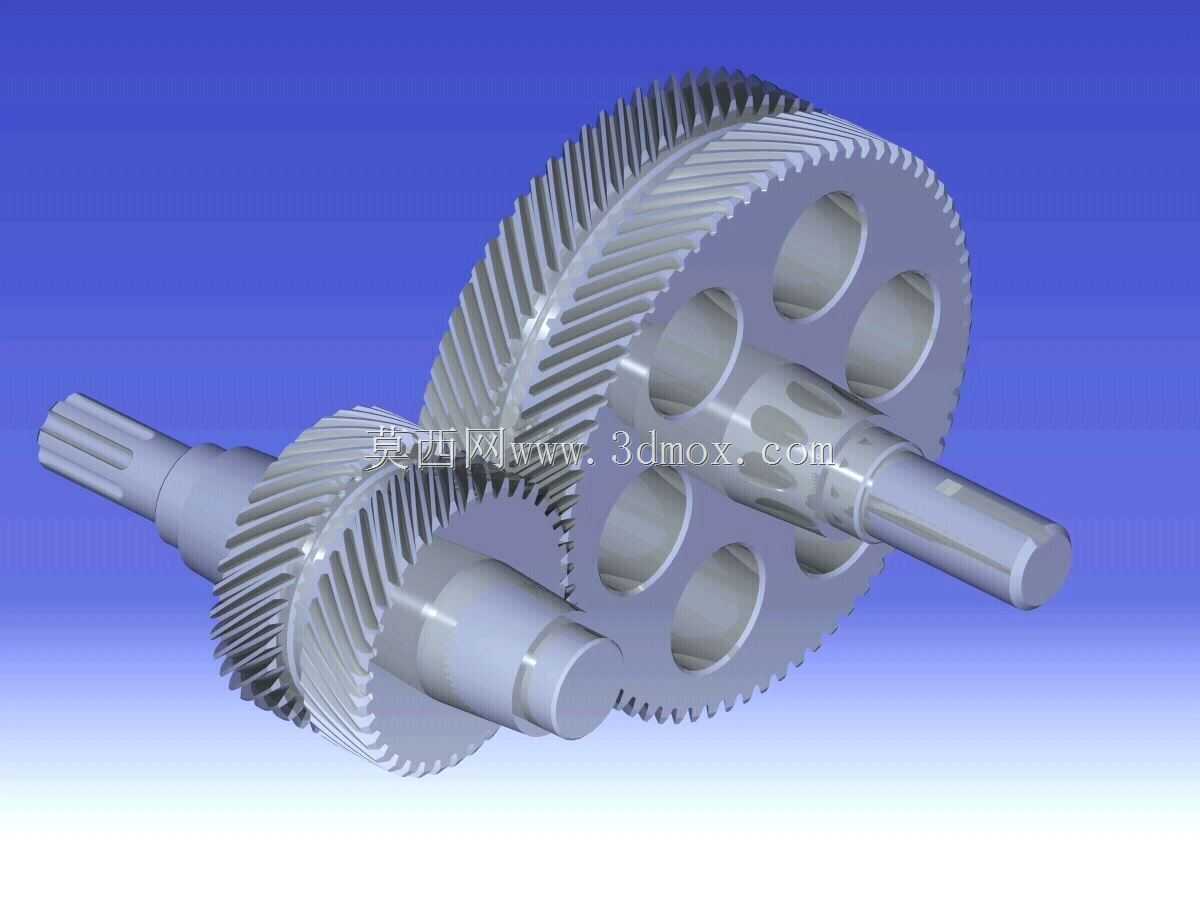

这套平行轴斜齿轮减速结构,常见于轻工输送线、小型机床进给单元、包装设备主传动链这类需要匹配低转速大扭矩输出的工况场景,核心作用是把原动机端的高转速低扭矩输入,通过固定传动比的齿轮啮合转换为作业端需要的低转速高扭矩动力,同时抵消部分斜齿轮啮合产生的轴向力,提升传动过程的平稳性。从结构设计逻辑来看,整套装置采用两级平行轴布置,输入轴端的小模数斜齿轮与中间轴的大齿轮啮合完成第一级减速,中间轴同轴的小斜齿轮再与输出轴的大直径斜齿轮啮合完成第二级减速,齿轮齿向采用统一旋向设计,啮合过程中轮齿是逐渐进入接触再逐渐脱离,相比直齿轮传动,冲击载荷小、运行噪音低,重合度更高的特性也让单齿承受的载荷更小,能有效延长齿轮副的使用寿命。
设计过程中需要重点控制的参数边界,首先是两根平行轴的中心距公差,中心距偏差过大会导致齿轮啮合侧隙过大,正反转切换时产生明显回差,偏差过小则会出现轮齿卡滞、润滑脂无法进入啮合面造成异常磨损;其次是轴系的安装定位,每根轴的支撑轴承位同轴度需要控制在0.02mm以内,避免轴系转动时出现偏摆,导致齿轮啮合出现偏载,局部齿面应力集中出现断齿风险。齿轮本体采用辐板式减重结构,大齿轮端面上均匀布置的减重孔,在不降低轮齿根部抗弯强度的前提下,有效降低了转动惯量,减少设备启停过程中的惯性冲击,同时减重孔也可作为动平衡校正的工艺孔,方便装配前对轴系组件做动平衡调试,适配更高转速的输入工况。安装边界方面,这套减速结构的输入、输出轴端均采用标准轴伸设计,
轴端预留键槽位置,可直接通过联轴器与原动机、作业负载连接,不需要额外做转接结构;齿轮啮合侧隙按照中等精度传动要求设计,可适配脂润滑或者稀油飞溅润滑两种润滑方式,日常维护时不需要拆解整个箱体即可完成润滑脂加注。实际选型适配时,需要注意输入轴的最高允许转速,不能超过齿轮线速度的阈值,否则斜齿轮啮合产生的轴向力会超出支撑轴承的额定载荷,导致轴承过早失效;同时输出轴的径向承载能力需要匹配负载端的皮带轮、链轮安装需求,若负载端有较大径向力,需要额外增加支撑结构避免轴系变形。这套结构的建模过程中,轮齿部分采用精确的渐开线齿形生成,齿向修缘量按照常规工业应用场景设置,可直接用于后续的工程图导出、干涉检查以及运动仿真验证,不需要再对齿形做二次修正;轴上的台阶、退刀槽、轴承安装位的尺寸都按照通用机械设计标准设定,可直接适配标准件选型,减少非标加工的成本。
