二级圆柱齿轮减速器工程设计图纸

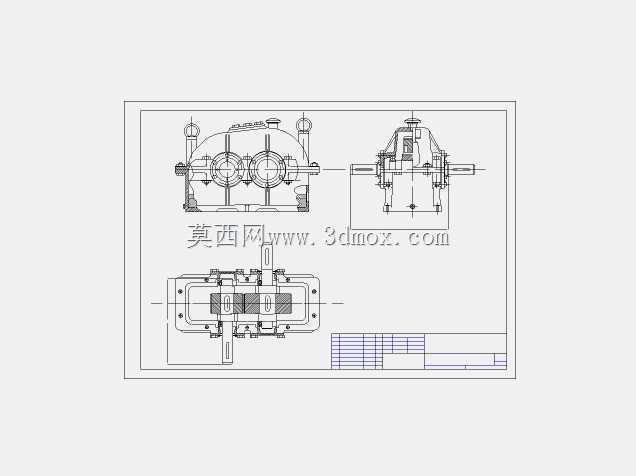

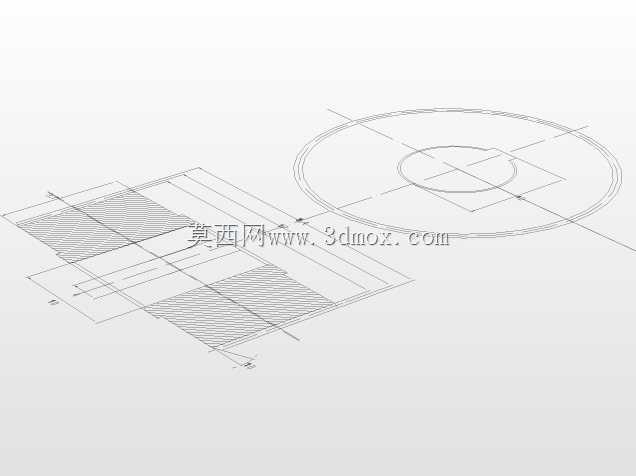

　　这套二级圆柱齿轮减速器的工程图纸，完整呈现了闭式齿轮传动装置的结构设计细节，覆盖主视全剖、侧视、俯视三个核心投影视角，同时附带标题栏与明细栏区域，可直接用于生产加工的尺寸核对与装配指导。在常规工业传动场景中，这类二级减速器主要承担匹配原动机与工作机转速、放大输出扭矩的作用，常见于带式输送机、刮板输送机、小型物料提升设备等需要低转速大扭矩输出的工况，输入端通常连接Y系列三相异步电机，输出端通过联轴器或链轮对接工作机构，可适配连续运转、载荷平稳或有轻微冲击的工作环境。从结构设计逻辑来看，采用两级直齿圆柱齿轮传动的布局，高速级小齿轮直接与输入轴过盈配合，通过平键传递扭矩，中间轴上同时固定高速级大齿轮与低速级小齿轮，

　　低速级大齿轮与输出轴采用键连接实现扭矩输出，所有轴系部件均通过深沟球轴承支撑在箱体内壁的轴承座孔上，轴承端盖采用凸缘式结构通过螺栓固定在箱体上，可通过调整端盖与箱体间的密封垫片厚度控制轴承游隙，同时端盖内嵌入毡圈油封实现轴伸处的密封，避免箱体内润滑油泄漏同时阻挡外界粉尘进入箱体内部。箱体采用剖分式结构，沿轴线所在水平面分为箱座与箱盖两部分，通过圆锥销定位、螺栓连接实现合箱紧固，这种设计极大方便了内部齿轮、轴、轴承等部件的装配与后期检修，箱座底部设置有安装地脚，通过地脚螺栓可将整机固定在设备基础或安装机架上，箱座下部设有油池区域，齿轮运转时可将润滑油带至啮合面实现飞溅润滑，同时可对轴承部位进行润滑，箱盖顶部设置有窥视孔与通气器，

　　窥视孔用于观察内部齿轮啮合情况与加注润滑油，通气器用于平衡箱体内外气压，避免长时间运转后箱内温度升高气压增大导致密封件失效漏油，箱座侧面设置有油标尺与放油螺塞，油标尺可实时观察箱内油位高度，放油螺塞用于更换润滑油时排放废油。从安装边界来看，这类二级减速器的地脚安装孔间距、输入输出轴的轴伸长度与直径、中心高均有标准化的尺寸系列，选型时可根据传动比、额定输出扭矩、输入转速匹配对应规格，装配时需保证输入轴与原动机轴、输出轴与工作机轴的同轴度误差控制在允许范围内，避免附加载荷导致轴承过早磨损、轴产生弯曲变形甚至断轴故障，齿轮啮合侧隙与接触斑点需符合对应的精度等级要求，装配完成后需进行空载试运转，检查运转平稳性、有无异常噪音、

　　各密封部位有无渗漏情况，确认无异常后方可加载投入使用。图纸中完整标注了各零部件的配合尺寸、形位公差、表面粗糙度要求，比如齿轮与轴的配合采用过渡配合保证定心精度，轴承内圈与轴、外圈与轴承座孔的配合分别采用基孔制与基轴制的合适配合类别，箱体剖分面的表面粗糙度要求较高，保证合箱后的密封性，避免润滑油从剖分面渗漏，所有连接螺栓的规格、拧紧力矩也有对应要求，保证箱体连接刚度，避免运转过程中产生振动导致螺栓松动。
