蜗轮蜗杆式减速器箱体结构设计

项目分类:减速器 发布时间:2022-01-29 ID:522207

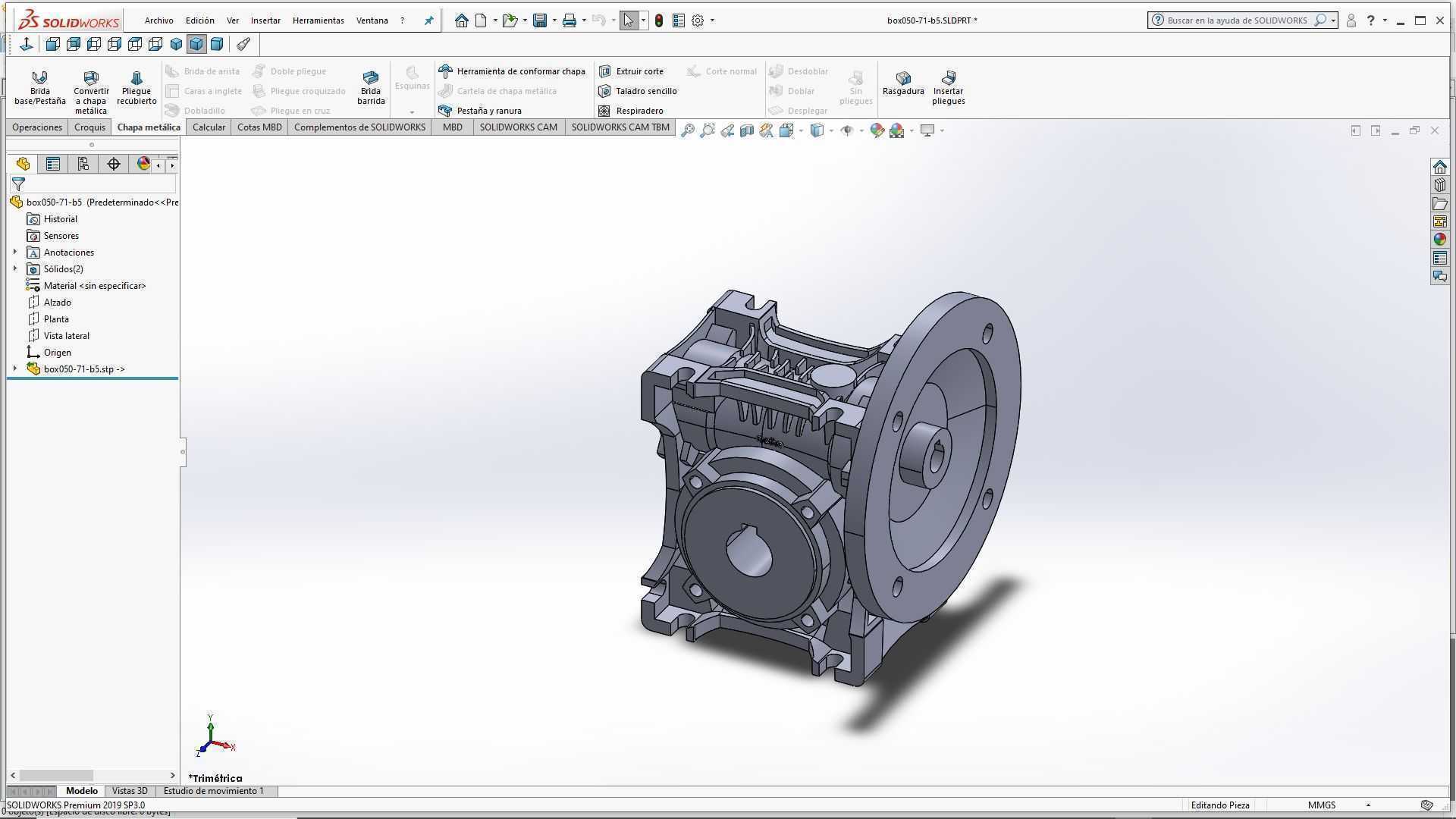

  • 蜗轮蜗杆式减速器箱体结构设计

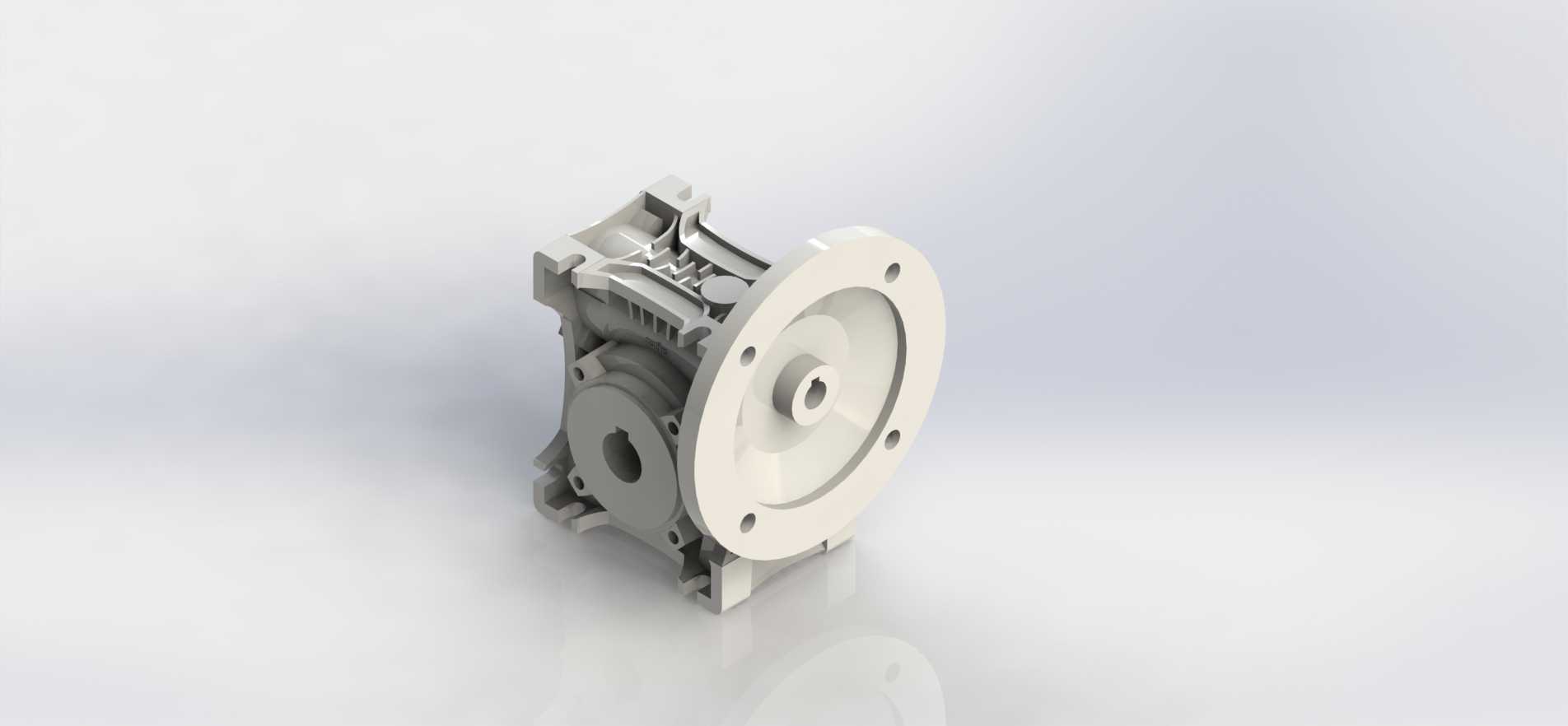

  • 蜗轮蜗杆式减速器箱体结构设计

  这款蜗轮蜗杆减速器的箱体采用一体化铸造成型后做二次时效去应力处理,作为整套减速传动机构的承载基体,其结构设计直接决定了整机的运行精度、承载能力与使用寿命。从实际应用场景来看,这类带B5法兰安装面的减速器箱体,多用于食品输送线、小型自动化包装设备、光伏组件传输工位等对安装空间有紧凑要求的场合,输入端法兰可直接匹配标准B5安装尺寸的伺服电机或异步电机,无需额外制作过渡连接支架,能大幅缩减设备动力端的装配空间占用。

  从功能特性上看,箱体的法兰安装端设置了6处均布的螺栓沉孔,可直接与设备安装面板做贴合固定,输出端的轴孔同轴度公差控制在IT7级以内,能保证输出轴与负载端的连接同轴度,避免额外的径向偏载力损耗轴承寿命。箱体侧面预留的油位观察孔、底部的放油螺塞安装位,都是按照通用减速箱的维护需求设计,日常运维时无需拆解整机即可完成润滑油更换、油位检查操作,能降低产线设备的停机维护时长。箱体内部的型腔结构完全匹配蜗轮蜗杆的啮合空间,内壁设置了多处加强筋,既可以提升箱体整体的刚性,避免重载工况下箱体出现形变导致齿轮啮合侧隙变化,也能在齿轮运转时对润滑油起到导流作用,让啮合区的齿轮得到充分润滑,降低齿面磨损速率。

  设计思路上,这款箱体没有采用上下剖分的传统结构,而是选择一体化的壳体加侧端盖的结构形式,这种设计的优势在于装配时的同轴度更容易保证,减少了剖分面的密封环节,能有效降低长期运行后箱体结合面的渗油风险。输入端的轴承室与输出端的轴承室采用一次装夹镗孔加工,能保证两轴的空间垂直交错精度,符合蜗轮蜗杆传动的轴线夹角90度的设计要求,避免因轴线偏移导致的齿面接触应力不均、传动效率下降、运行噪音增大等问题。箱体底部的安装脚设置了两处长条形安装孔,除了法兰端的固定方式外,也可以通过底部安装脚做卧式安装,适配不同设备的安装布局需求,安装孔的间距尺寸符合通用小型蜗轮减速器的安装尺寸规范,可直接替换同规格的老旧减速器箱体,无需对原有设备的安装基座做二次改造。

  从安装边界来看,输入端法兰的止口尺寸适配标准50机座号的电机安装位,法兰外圆直径、螺栓孔分布圆直径都严格遵循通用B5法兰的安装标准,用户选型时无需额外核对连接尺寸,只要匹配对应的减速比与输出扭矩参数即可直接装配。箱体的整体外轮廓做了圆角过渡处理,既可以降低铸造时的应力集中问题,也能避免装配、运维过程中尖锐边角对操作人员造成磕碰伤害。箱体壁厚根据不同部位的受力情况做了差异化设计,轴承安装位、法兰连接位的壁厚做了加厚处理,非承载区域的壁厚适当减薄,在保证整体结构强度的前提下控制了箱体的整体重量,降低了整机的材料成本。箱体上的端盖配合面设置了密封槽,可安装O型密封圈实现静密封,输出轴、输入轴的伸出位预留了油封安装槽,可搭配标准骨架油封实现动密封,整套密封结构能适应-10℃到60℃的常规工业环境运行要求,避免润滑油泄漏对生产环境造成污染,也能防止外部粉尘、水汽进入箱体内部破坏齿轮与轴承的润滑环境。在实际选型应用中,这类箱体适配的中心距规格为50,对应的蜗杆输入转速最高可支持1400r/min,能满足大部分轻工自动化设备的动力减速需求,箱体的散热筋结构设置在非安装侧的外表面,运转时齿轮搅动润滑油带来的热量可通过箱体壁与散热筋快速散发到空气中,保证长期连续运行时箱体内的油温不会过高,避免润滑油提前氧化失效,延长整机的维护周期。
