车载电子模块内部安装承载结构设计

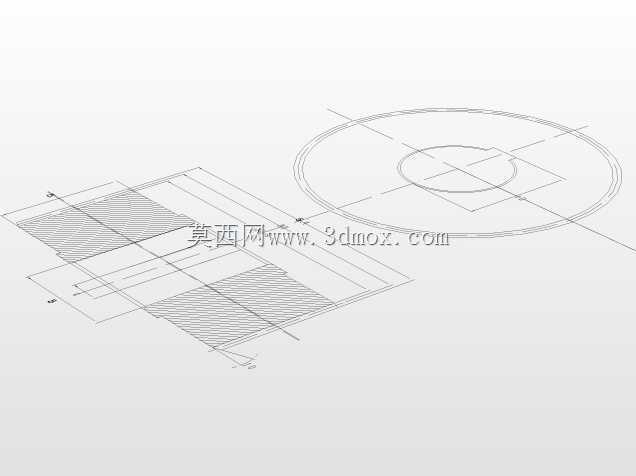

　　这套结构件主要面向车载座舱电子设备的内部集成场景，适配乘用车中控区域的电子模块安装需求，承担电路板固定、线束走向约束、周边部件连接的核心作用，是车载电子总成里的基础承载构件。从实际装车工况来看，该结构需要适配中控内饰板的内侧安装空间，周边要避让空调风道、转向柱护板、仪表横梁的安装点位，设计阶段首先要锁定安装边界：整体轮廓贴合中控内部的异形空腔，所有外凸的定位柱、卡扣座都要和周边件预留至少3mm的安全间隙，避免车辆行驶过程中因振动产生摩擦异响，同时要满足总装线上的机械手抓取装配要求，在结构两侧预留了对应的夹持平面，平面度公差控制在0.2mm以内，方便自动化产线的定位工装吸附固定。

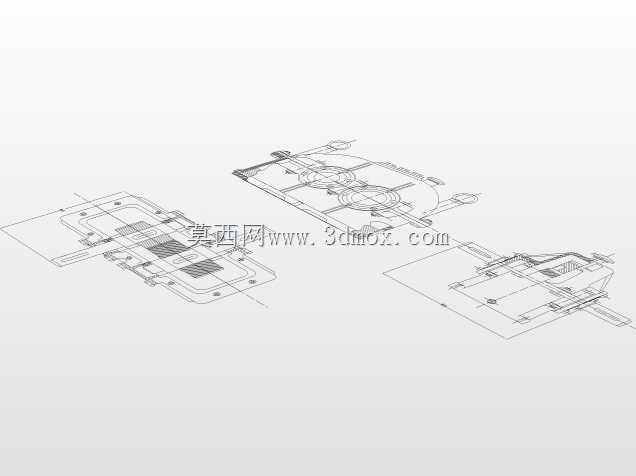

　　设计思路上优先考虑多层电路板的分层固定需求，结构上设置了多组高低错落的螺柱安装位，不同高度的螺柱对应不同功能的电路板，上层预留了接插件的插拔操作空间，下层则留出了线束走形的凹槽，凹槽边缘做了R1.5的圆角处理，避免线束长期振动磨损绝缘层。考虑到车载环境的温度交变特性，结构的卡扣连接位都设计了0.3mm的预变形量，抵消-40℃到85℃温度区间内的材料热胀冷缩量，防止低温下卡扣脆断、高温下装配松旷。结构上还集成了多个线束固定扎带的穿孔位，穿孔的位置沿着线束的最优走向排布，尽量减少线束的弯折角度，所有弯折点的转弯半径都大于线束直径的3倍，满足车载线束的布线规范，避免信号传输受干扰。

　　从功能特性来看，该结构除了基础的承载固定作用，还兼顾了电磁屏蔽的辅助功能，在对应高频电路板的安装区域，结构表面预留了导电泡棉的粘贴位，粘贴位的平面度做了专门管控，保证导电泡棉安装后能和上盖的金属层充分接触，形成连续的屏蔽腔体，减少车载电磁环境对电子模块的信号干扰。安装固定点采用了螺接加卡扣的混合固定方式，三个主固定点采用M3的自攻螺柱连接，承担主要的载荷，周边的6个卡扣则起到辅助定位和防松的作用，总装时可以先通过卡扣预固定，再打螺丝紧固，降低产线工人的操作难度，提升装配效率。结构上还设置了多个定位筋，和电路板上的定位孔对应，装配时可以快速对准安装位置，避免螺丝孔位偏斜导致的电路板应力集中，防止长期使用后电路板焊点开裂。

　　针对售后维修的需求，结构在接插件对应的位置预留了拆卸缺口，维修时不需要完全拆下整个结构，就可以通过缺口插拔对应的线束接插件，减少售后拆卸的工作量。所有的加强筋都沿着载荷传递的方向排布，在固定点位置做了筋位加厚处理，保证结构在车辆持续振动的工况下不会出现断裂失效，整体重量控制在120g以内，符合车载零部件的轻量化要求，材料选用改性PP加20%滑石粉填充，兼顾刚性和韧性，满足车载零部件的耐老化、抗冲击性能要求。结构的分型面设计尽量避开外观可见区域，即使后期有内饰板的装配偏差，也不会露出结构的分型线，满足座舱内部的外观品质要求。
