单级圆柱直齿轮减速器结构设计方案

　　在常规工业动力传输场景中，原动机输出的高转速低扭矩特性往往无法直接匹配工作机的负载需求，单级圆柱直齿轮减速器作为结构最简单的直齿传动减速单元，常被布置在原动机与工作机之间的动力链路中，完成转速降低、扭矩放大的核心功能，适配输送线驱动、小型物料加工设备、轻工生产辅机等对传动精度要求适中、载荷平稳的工况场景。

　　从结构设计逻辑来看，这类单级直齿圆柱齿轮减速器采用平行轴传动布局，输入轴直接对接原动机输出端，轴上装配小模数主动直齿轮，与输出轴上的大模数从动直齿轮形成外啮合传动副，通过固定的齿数比实现固定传动比的转速转换。直齿圆柱齿轮的啮合特性决定了这类减速器不存在轴向分力，轴系支撑仅需承受径向载荷，因此支撑结构可选用深沟球轴承即可满足承载需求，无需额外配置角接触轴承或推力轴承，大幅简化了轴系的支撑结构与装配难度，也降低了后期维护的备件成本。

　　设计过程中首先需要明确安装边界的约束条件，这类减速器的箱体采用剖分式铸铁结构，沿轴线所在水平面分为箱座与箱盖两部分，剖分面通过定位销定位、螺栓紧固实现密封连接，箱体底部设置安装脚座，脚座上预留的安装孔位需要匹配配套设备的安装机架孔距，安装时需要保证输入轴、输出轴的轴线与对接设备的轴线同轴度误差控制在允许范围内，避免额外的附加载荷影响轴承与齿轮的使用寿命。箱体的内腔尺寸需要完全容纳齿轮副、轴系、轴承等内部构件，同时预留足够的储油空间，保证齿轮啮合时能够通过油浴润滑的方式带走啮合产生的热量与磨屑，箱座底部设置的油塞位置需要低于箱体内腔最低点，方便后期更换润滑油时排空废油，箱盖顶部设置的通气器需要平衡箱体内外气压，避免长时间运行后箱体内温度升高、气压增大导致润滑油从剖分面或轴伸端密封处渗漏。

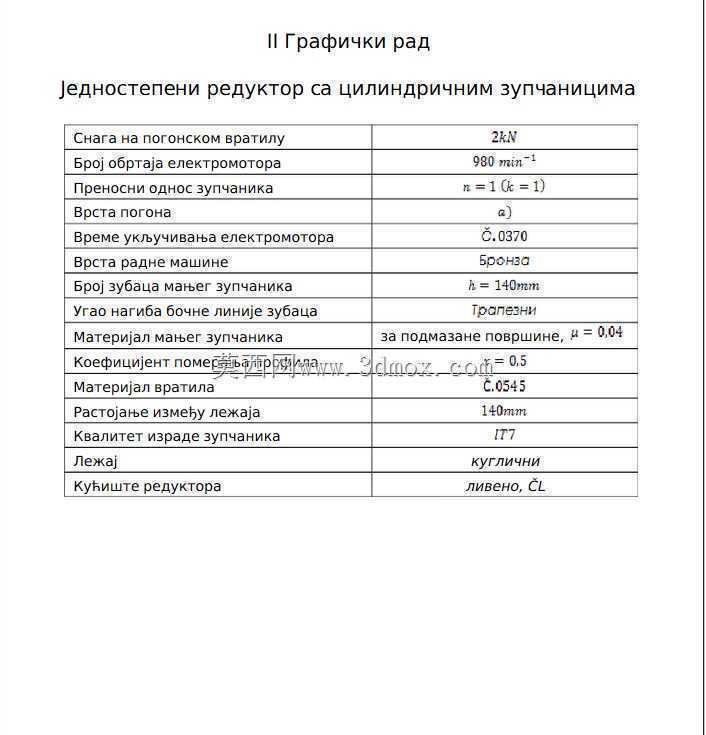

　　轴系的设计需要兼顾强度与装配便利性，输入轴、输出轴均采用阶梯轴结构，轴肩位置分别对齿轮、轴承、轴套进行轴向定位，轴伸端根据对接设备的连接需求可加工为平键轴伸，通过键连接实现扭矩的传递，轴伸端与箱体端盖的配合位置设置毡圈密封或橡胶油封，阻挡外界粉尘进入箱体内部，同时防止箱体内润滑油泄漏。齿轮副的参数匹配需要结合输入功率、输入转速、目标传动比进行计算，主动小齿轮采用合金钢材质经调质处理获得足够的齿面硬度与芯部韧性，从动大齿轮可采用中碳钢或铸钢材质，齿面加工精度满足中等载荷下的平稳传动需求，齿轮啮合侧隙控制在合理范围内，既可以补偿热膨胀带来的尺寸变化，也能储存润滑油形成油膜，减少齿面磨损。

　　这类减速器的实际使用过程中，需要注意安装时的水平度校准，避免箱体倾斜导致润滑油液面高度不均，出现部分齿轮啮合位置润滑不足的问题。日常巡检时需要通过箱体上设置的油位指示器观察润滑油液位，保证大齿轮的齿圈能够浸入润滑油面以下足够深度，运行过程中可通过触摸箱体外壳的温度判断运行状态，正常工况下箱体表面温度不应过高，若出现异常温升或异响，需要停机检查齿轮啮合状态、轴承磨损情况以及润滑油是否变质。相较于多级减速器，单级圆柱直齿轮减速器的传动效率更高，结构更紧凑，零部件数量更少，在传动比需求处于单级直齿轮合理传动比区间内的场景下，是性价比极高的动力传输部件，其三维结构模型可直接用于设备整体布局的干涉检查、安装位置模拟，也可作为同类型减速器改型设计的基础参考框架，帮助结构设计人员快速完成动力传输单元的选型匹配与结构适配。
