多腔位精密注塑成型模具结构设计

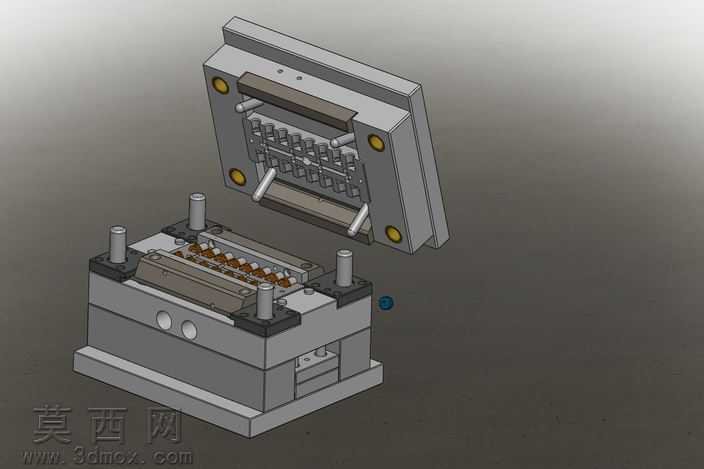

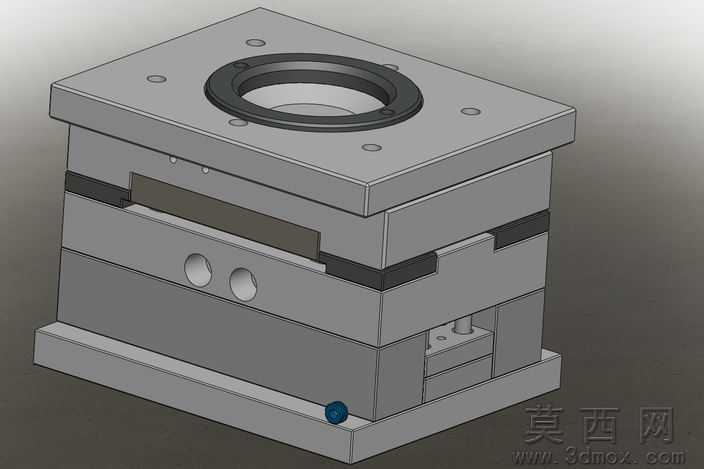

本套注塑模具采用三维参数化建模方式完成全结构设计，建模过程中严格遵循注塑模具设计规范，对定模、动模、导向机构、顶出机构、成型型腔等核心部件进行了1:1等比例还原，所有装配间隙、配合公差均按照实际生产加工标准预留，确保模型可直接对接后续生产加工环节。模型渲染阶段采用金属钢材质作为模架基础材质，对导柱、导套等运动配合部件赋予高抛光金属质感，对型腔成型面做细微的纹理处理区分加工面与非加工面，通过光影层次清晰展现模具开合状态下的内部结构关系，让观看者可以直观理解模具的合模定位、开模顶出的完整动作逻辑。结构设计上采用标准模架搭配定制化成型镶块的方案，模架部分选用行业通用标准规格，降低后续加工采购成本，成型部分采用多腔位排布设计，单次合模可完成多个产品的同步注塑成型，有效提升批量生产效率；导向系统采用四根高精度导柱配合导套完成合模定位，保证定模与动模的合模同轴度，避免成型过程中出现错模、飞边等质量问题；顶出机构采用均匀分布的顶杆布局，确保开模后产品可以平稳脱离动模型芯，顶出过程受力均匀不会造成产品变形。设计过程中充分考量了注塑生产的实际工况，对浇口位置、流道布局做了优化设计，保证熔融塑料可以均匀填充各个型腔，同时预留了冷却水路的排布空间，确保成型过程中模具温度可控，缩短产品冷却成型周期，提升整体生产效率。整套模型结构完整，装配关系清晰，各部件均可独立拆解编辑，可作为注塑模具设计学习、结构参考的典型案例，也可用于同类产品模具设计的方案参考，帮助设计人员快速理解多腔位注塑模具的设计逻辑与结构要点。
