CD盒注塑模具三维结构设计

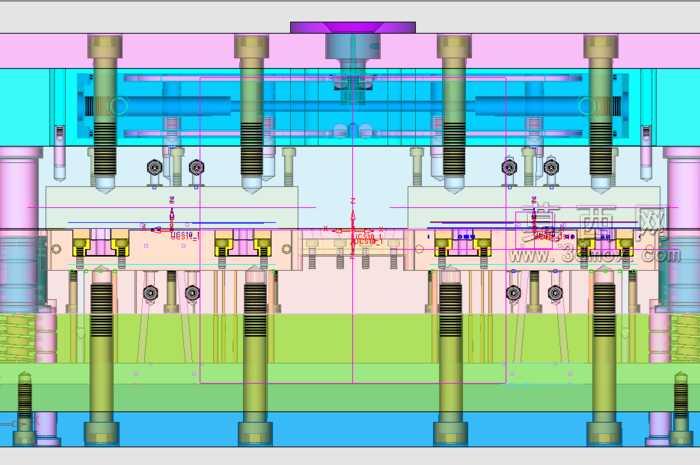

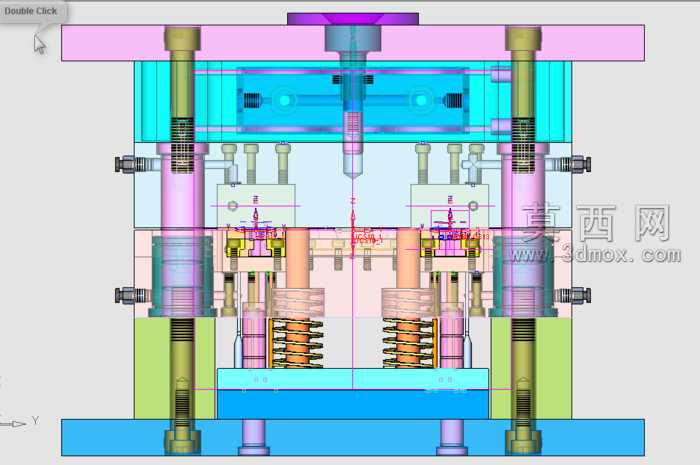

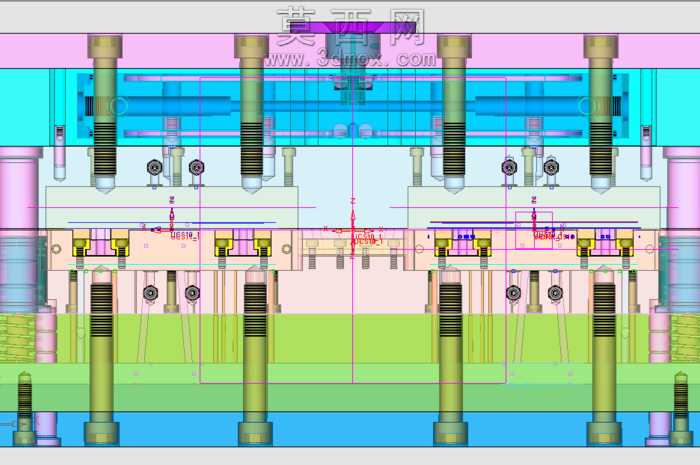

本套CD盒注塑模具采用三维建模软件完成全参数化设计，整体为两板模标准结构，建模过程中严格遵循注塑模具设计规范，对所有零部件进行了精准的尺寸约束与装配干涉校验。模型分层清晰，从上至下依次为定模座板、定模板、型腔镶件、动模镶件、动模板、推板、支承板、动模座板，各层板件之间通过内六角螺钉完成紧固连接，定位销保证装配同轴度。导向系统采用四组精密导柱导套配合，导柱带油槽润滑结构，开合模过程中保证动定模对中精度，避免型腔错位导致的产品壁厚不均问题。浇注系统采用侧浇口进料形式，流道开设在分型面上，熔融塑料通过分流道均匀分配至各型腔，保证多腔注塑时的填充平衡。冷却系统设计为随形水路，在型腔与型芯内部均布置了循环冷却水道，水道接口采用标准水嘴连接，可实现均匀快速冷却，缩短成型周期，减少产品翘曲变形风险。脱模机构采用推杆推出结构，推杆布置在产品边缘与加强筋位置，推出力分布均匀，避免顶白、顶穿缺陷，同时设置了复位杆与弹簧配合的先复位机构，合模时保证推出机构提前回位，避免与型腔发生碰撞。模型中对弹簧、螺钉、导柱等标准件均调用了标准件库模型，保证规格统一，同时对型腔型芯的成型面进行了精细化处理，还原CD盒产品的卡扣、卡槽、薄壁结构，确保成型后产品尺寸精度满足装配要求。整套模型装配关系完整，可直接用于工程出图、模具加工指导，也可作为注塑模具设计的教学参考案例，帮助学习者掌握两板模的结构组成、各部件的功能配合以及注塑成型的工艺实现逻辑。
