内燃机活塞连杆组件高精度三维设计

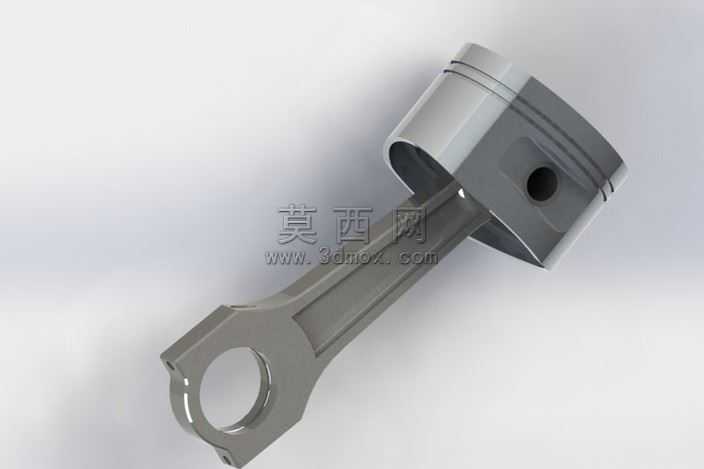

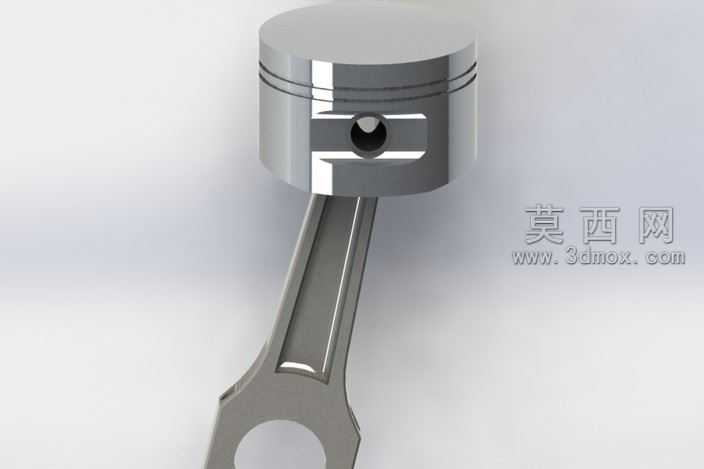

本作品为内燃机核心动力组件活塞连杆的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先依据内燃机动力输出工况参数确定活塞的公称直径、压缩高度、环槽数量与尺寸，依次绘制活塞顶面、环带部、裙部的截面草图，通过旋转凸台命令生成活塞基体，随后对活塞销座孔进行同轴度约束下的切除拉伸，添加销孔内侧的倒角与卸荷槽特征，避免应力集中。活塞环槽部分按照气环、油环的不同装配要求，分别设置对应宽度与深度的环形切除特征，油环位置额外加工回油孔阵列，保证润滑机油的回流通路顺畅。连杆部分采用分体式建模思路，先绘制连杆小端、杆身、大端的轮廓曲线，杆身采用工字形截面设计，通过放样命令生成过渡流畅的杆身结构，小端衬套孔与大端轴瓦孔分别添加同轴度、圆柱度的几何约束，大端盖与连杆本体的结合面采用齿形定位结构，配套螺栓孔通过线性阵列完成对称布置。材质渲染阶段，活塞顶面与环槽区域赋予高硅铝合金材质，调整金属粗糙度参数模拟铸铝件的哑光金属质感，连杆部分采用40Cr合金钢材质，添加表面调质处理后的细微纹理效果，活塞销、螺栓等标准件赋予渗碳淬火后的高硬度金属光泽，场景内添加柔和的环境光与定向补光，突出组件的结构轮廓与装配关系。设计过程中充分考量组件的运动学特性，活塞裙部设计为椭圆形截面适配热态膨胀变形，连杆大小端的中心距严格按照内燃机冲程参数匹配，各部件间保留合理的装配间隙，可直接用于虚拟装配仿真、运动干涉检查以及有限元受力分析，完整还原了内燃机动力传递核心部件的结构细节与工程设计逻辑。
