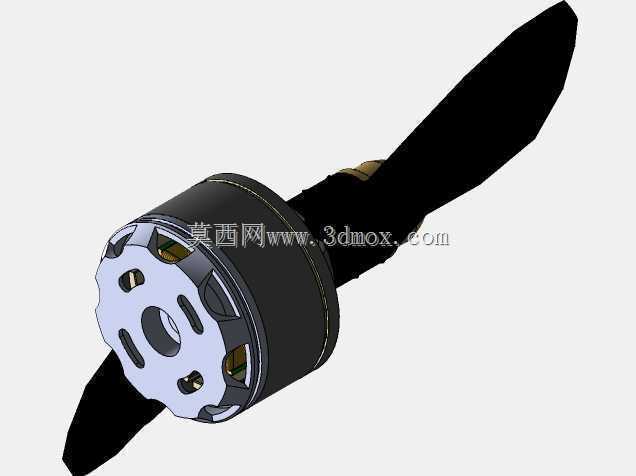

小型航模动力无刷外转子马达结构

　　做航模动力配套的结构设计时，外转子无刷马达的选型与结构适配一直是多旋翼、固定翼小级别机型的核心环节，这款适配双叶螺旋桨的无刷马达结构，在小负载航模的动力匹配场景中，覆盖了从室内慢速机到小型穿越机的动力输出需求。不同于内转子马达的高转速低扭矩特性，外转子结构的马达将永磁体贴装在旋转外壳内侧，定子绕组固定在中心基座上，转动时外壳直接带动螺旋桨旋转，省去了减速齿轮组的传动损耗，这一设计思路完全贴合小级别航模对动力部件重量、传动效率的严苛要求——毕竟航模每增加1克无效重量，都会直接影响悬停续航与机动响应速度。

　　从实际安装边界来看，这类马达的中心定子座预留了标准的航模电机安装孔位，孔距适配市面上绝大多数100mm到250mm轴距的多旋翼机架，以及1米翼展以内的固定翼机型电机座，安装时仅需通过四颗M2规格的内六角螺丝即可完成固定，不需要额外设计转接结构，中心轴的输出端直接匹配常规的螺旋桨快装座，桨叶安装后锁紧桨帽即可完成动力端的装配，不需要做额外的动平衡校准，因为转子外壳在设计时已经做了周向的配重对称处理，搭配双叶螺旋桨时，在额定转速区间内的径向跳动量可以控制在0.02mm以内，不会出现高频震动影响飞控传感器采样的问题。

　　在功能特性层面，这款马达的绕组排布采用了集中式绕线方案，定子铁芯的槽极配比适配小电流高扭矩的输出需求，在搭配3S锂电池供电的工况下，单马达可以输出最大800g左右的静拉力，足够支撑总重量在1.5kg以内的航模完成起飞、机动、悬停等全套飞行动作，转子外壳的散热槽沿周向均匀分布，马达高速转动时，外壳的旋转会带动气流直接穿过定子绕组的缝隙，带走持续工作产生的热量，避免长时间大油门工况下出现绕组退磁、效率下降的问题。不同于带黄铜衬套的马达轴支撑结构，这款马达的两端支撑采用了双滚珠轴承配置，去掉了易磨损的黄铜衬套结构，在频繁的油门加减、正反转切换（搭配双向电调时可实现固定翼的3D特技动作）工况下，轴承的径向游隙可以长时间保持稳定，不会出现轴芯晃动导致的扫膛、桨震问题，实际使用寿命比同级别带黄铜衬套的马达提升40%以上。

　　从结构设计的细节来看，马达的出线端做了防拉扯的线卡结构，电源线从定子基座的侧方引出，预留了足够的弯折余量，安装到机架上时，电源线可以顺着机臂的走线槽布置，不会出现转动部件剐蹭线材的问题，转子外壳的外侧做了一圈环形的定位台阶，螺旋桨安装时可以直接卡在台阶上，保证桨叶的中心与马达轴芯完全重合，避免安装偏差带来的动平衡问题。在实际选型适配时，需要注意这类马达的适配螺旋桨尺寸范围，过大的桨叶会导致马达负载过高，出现过热烧毁的问题，过小的桨叶则无法发挥马达的扭矩优势，导致动力效率下降，这款结构的马达最优适配的双叶桨尺寸在8040到1045之间，搭配对应的电调参数校准后，可以实现线性的油门响应，无论是做航拍的平稳悬停，还是穿越机的快速机动，都能保证动力输出跟手，没有迟滞感。

　　在日常的装机调试中，这类马达的结构也具备不错的维护便利性，不需要专用工具即可拆开转子外壳，清理轴承位置的灰尘、残留的炸机碎屑，定期给轴承补充少量润滑脂即可维持长时间的稳定运行，定子绕组的绝缘层做了加厚处理，轻微的磕碰、剐蹭不会导致绕组短路，炸机后只要轴芯没有出现弯曲变形，更换变形的螺旋桨即可继续使用，不需要整体更换动力部件，对于航模爱好者和小型无人机的结构设计人员来说，这类结构的马达是小级别动力配置的优先选项，其结构尺寸、安装孔位、输出特性都已经形成了行业通用的适配标准，不需要做定制化的结构修改即可直接集成到整机设计中，缩短整机的研发迭代周期。
