小型直流电机外罩防护壳体结构

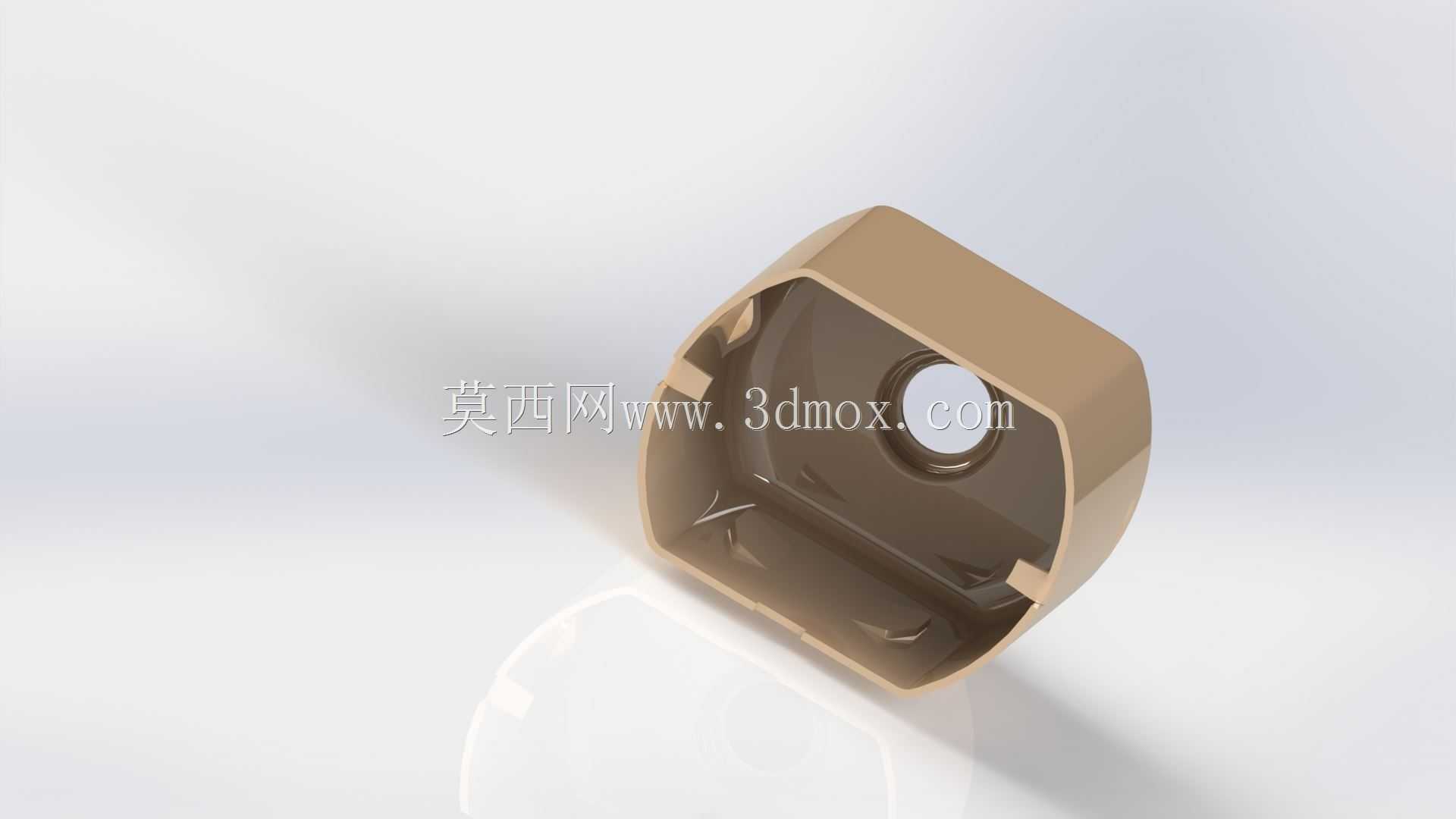

　　这款直流电机外罩是小型驱动电机的核心防护部件，主要应用在消费类小型电器、桌面级自动化执行机构、小型传动模组这类对电机防护有基础要求的场景中，日常接触最多的使用场景包括小型传送带驱动端、家用智能设备动力模块、桌面型3D打印机进给驱动、小型水泵动力端防护等，这类场景下电机不需要承受极端重载冲击，但需要隔绝日常使用中的粉尘、飞溅液体、意外触碰带来的安全隐患，同时还要兼顾电机运行时的散热空间预留，避免外壳包裹过严导致电机温升过快影响使用寿命。从结构设计逻辑来看，这款外罩采用了半包裹式的腔体结构，整体轮廓适配对应功率直流电机的定子外圆尺寸，腔体内部预留了定子装配的定位卡槽，不需要额外增加固定压片就能实现定子与外罩的初步定位，

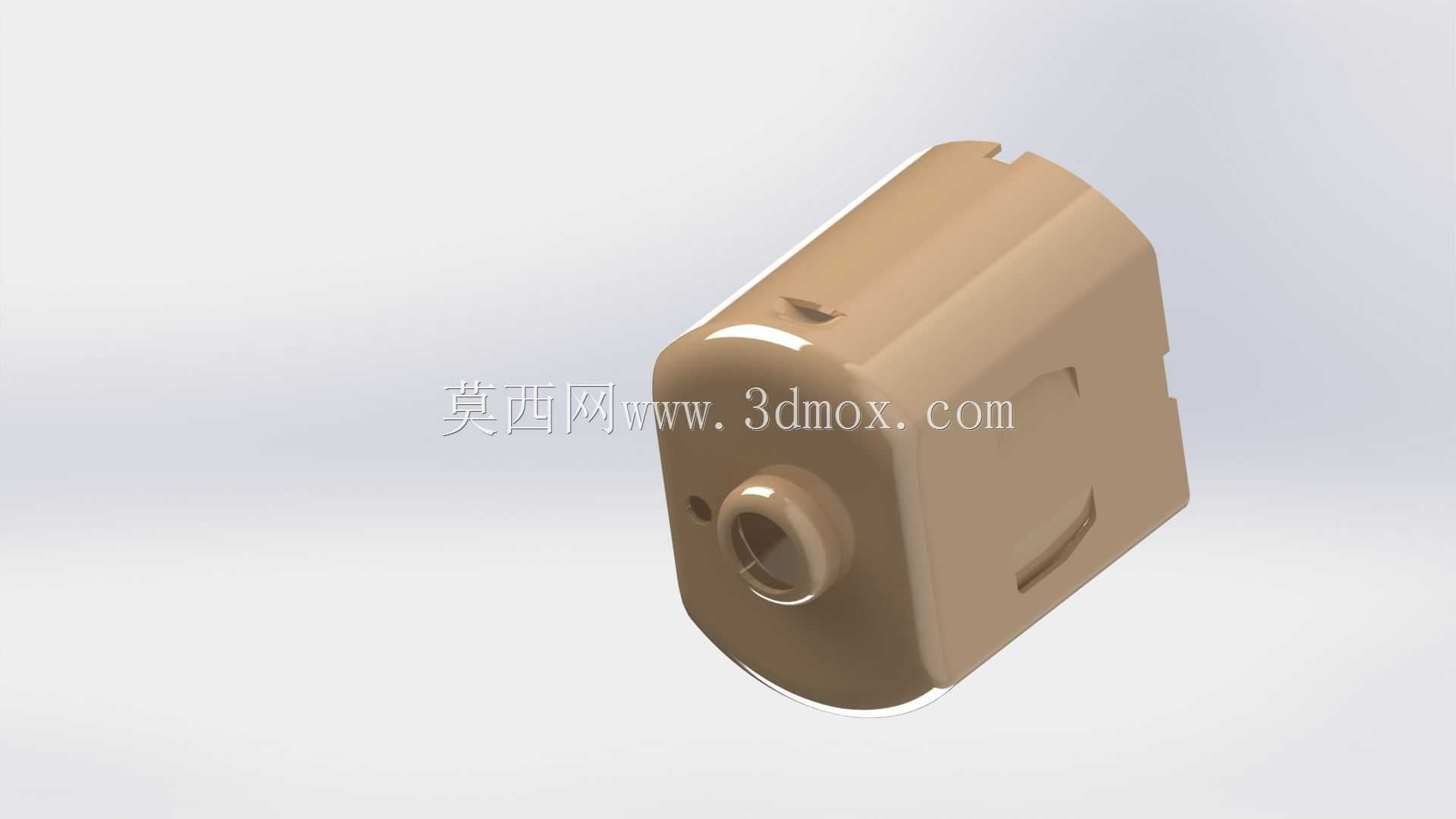

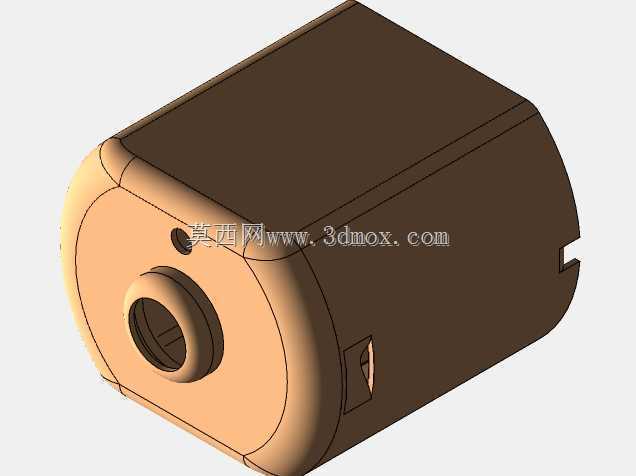

　　减少装配环节的零件数量，降低批量装配时的工时消耗。外罩端面的开孔是为电机输出轴预留的穿设空间，开孔边缘做了小尺寸的翻边处理，一方面可以提升开孔位置的结构强度，避免长期使用后开孔边缘受振动影响出现形变，另一方面翻边形成的微小间隙可以作为辅助散热的气流通道，配合外罩侧壁预留的隐形导风槽，能在电机轴带动自带散热风叶转动时，引导气流从端面开孔进入腔体，顺着导风槽带走定子绕组表面的积热，再从外罩尾部的预留缝隙排出，不需要额外增加散热孔位就能满足小功率直流电机连续运行的散热需求。安装边界方面，这款外罩的外侧安装面做了平直切边处理，两个对称的切边平面上预留了安装定位的沉孔位，安装时可以直接将外罩贴合在设备的安装立板上，通过沉孔内的紧固件实现固定，

　　不需要额外设计转接支架，沉孔的深度经过匹配计算，紧固件锁紧后头部不会突出外罩表面，避免与周边运动部件产生干涉。外罩的边角位置全部做了圆角过渡处理，没有尖锐的直角棱边，一方面是为了降低钣金冲压加工时的应力集中问题，减少冲压成型后边角位置出现开裂的概率，另一方面也能避免装配和后期维护时尖锐棱边划伤操作人员，符合小型电器配件的安全设计要求。从实际使用的适配性来看，这款外罩的腔体深度刚好覆盖电机定子与换向器的全部区域，不会干涉尾部接线端子的接线操作，接线位置对应的外罩边缘做了内凹的让位缺口，接线完成后导线可以顺着缺口引出，不会被外罩边缘压破绝缘层，降低接线位置的短路风险。外罩内壁的几个细小凸点是装配时的限位结构，

　　当电机定子推入腔体到指定位置时，凸点会卡在定子外壳的预装卡槽内，实现轴向的限位固定，避免电机运行时的振动导致定子在外罩内部出现轴向窜动，影响输出轴的传动同轴度。考虑到这类小型直流电机经常会用在有轻微油污或者粉尘的工作环境中，外罩的合模位置做了微小的止口结构，上下装配后缝隙控制在0.1mm以内，既不会影响装配效率，也能阻挡大部分直径较大的粉尘颗粒和飞溅的液滴进入电机内部，延长电机内部碳刷和换向器的磨损周期，降低日常维护的频率。不同于全密封式的电机外壳，这款外罩在防护等级和散热效率之间做了平衡设计，针对IP30左右的防护需求场景优化，不需要额外做密封胶条就能满足日常使用的防护要求，同时整体重量控制在较低水平，不会给小型设备增加过多的额外负载，适配对整机重量有要求的便携类设备使用场景。
