内燃机活塞组件三维结构设计

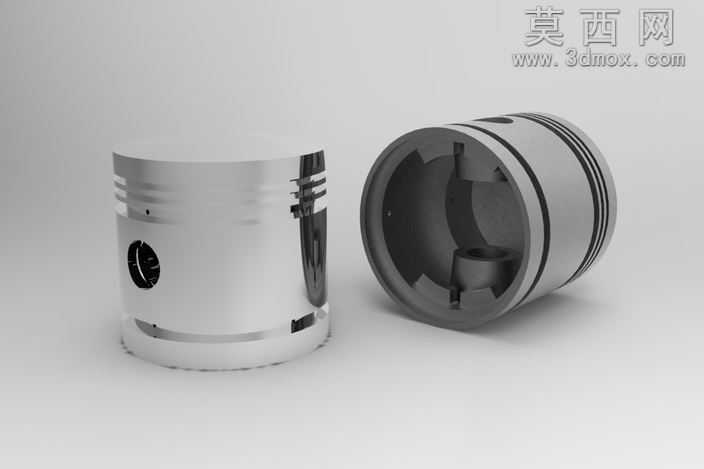

本作品为内燃机核心往复运动部件活塞的三维结构设计，采用三维建模软件完成全参数化构建，完整还原了活塞的内外结构细节。建模过程中首先依据活塞的功能特性确定整体轮廓尺寸，以回转体基础特征搭建活塞主体外形，针对活塞头部的环槽结构采用切除拉伸特征逐一构建，精准控制环槽的宽度、深度与间距，保证活塞环安装后的密封性能匹配设计要求。针对活塞销座部位，通过凸台拉伸与孔特征组合完成结构搭建，对销孔内壁做了精细化的圆角过渡处理，降低工作过程中的应力集中风险。活塞内部的加强筋结构采用筋特征命令生成，筋条的分布角度与厚度经过反复调整，在保证结构强度的前提下尽可能降低活塞整体重量，适配内燃机高速往复运动的轻量化需求。裙部的型线做了微变形处理，模拟实际工作状态下热膨胀后的适配形态，避免工作过程中出现卡缸问题。材质渲染阶段选用铝合金金属材质，调整材质的粗糙度与金属度参数，还原铸铝活塞的哑光金属质感，对活塞环槽部位做了细微的色差处理，区分不同环槽的功能区域，内部空腔结构做了半透明辅助显示，清晰展示内部加强筋的排布逻辑。渲染输出时采用柔和的影棚布光，多角度呈现活塞的外部轮廓与内部结构，通过剖切视角展示活塞壁厚的渐变设计，从头部到裙部的壁厚逐步减薄，兼顾散热性能与结构强度。整个设计过程严格遵循内燃机活塞的工程设计规范，所有结构特征都对应实际加工的工艺要求，没有冗余的不可制造结构，模型的装配基准与实际生产的定位基准完全一致，可直接用于后续的工程图导出、有限元仿真分析或者装配干涉验证，完整还原了活塞从概念设计到三维落地的全流程逻辑，充分体现了动力核心部件的结构设计要点。
