蒸汽轮机用手扭转齿轮传动装置

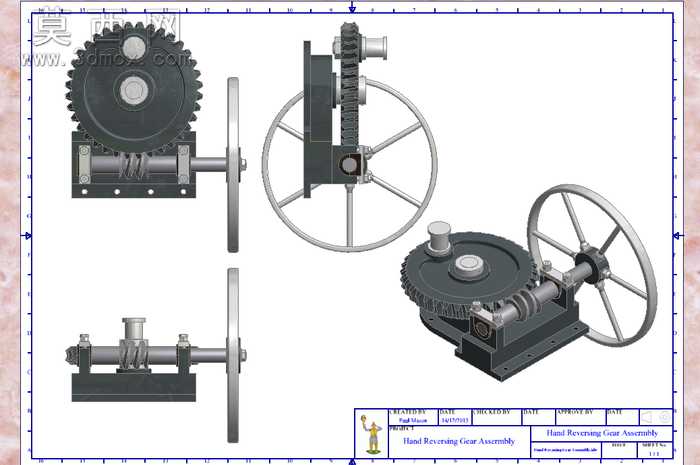

本作品为适配蒸汽轮机载工况的手扭转齿轮传动装置三维模型，整体采用蜗轮蜗杆搭配圆柱齿轮的复合传动结构设计，核心功能为通过手动操控实现船舶反向蒸汽进入汽轮机的流量调节。建模阶段严格遵循机械传动设计规范，对各零部件的尺寸公差、装配关系进行了精准还原：首先搭建底座安装基准，将蜗杆支撑座、蜗轮安装架、手轮连接轴等部件按照同轴度、平行度要求完成定位装配，其中蜗杆采用渐开线齿形设计，与大直径蜗轮的啮合间隙控制在合理传动区间，保证手动操作时的传动顺滑度，避免出现卡滞或回程间隙过大的问题。手轮部分采用辐条式结构设计，在保证结构强度的同时减轻整体重量，手轮与传动轴之间设置键连接结构，确保扭矩传递的可靠性。模型对各部件的材质表现进行了区分处理：底座、齿轮箱体等承载部件采用铸铁质感材质，表面做哑光氧化处理，还原工业铸件的粗糙质感；齿轮啮合面、传动轴、手轮等运动部件采用钢材质感材质，对啮合齿面、轴颈配合面做高光处理，体现机加工面的精度特征；操作旋钮部分采用防滑纹理设计，表面做哑光金属质感处理，提升手动操作的握持摩擦力。设计过程中充分考虑了装置的实际使用场景，整体结构紧凑，安装孔位按照标准工业安装尺寸预留，可直接适配蒸汽轮机的现有安装接口，传动比经过精准核算，手动旋转手轮时可实现蒸汽流量的精细化调节，同时蜗轮蜗杆结构具备反向自锁特性，可避免蒸汽压力反向驱动手轮转动，保证工况调节后的位置稳定性。模型还完整呈现了装置的多视角结构，包括正视图、侧视图、轴测视图等，清晰展示了内部传动链路与外部安装结构的对应关系，各零部件之间无干涉问题，装配逻辑符合实际机械加工与装配工艺要求，可直接用于结构验证、教学演示或后续的工程化改进设计参考。
