带绿色支架的立式散热模组结构设计

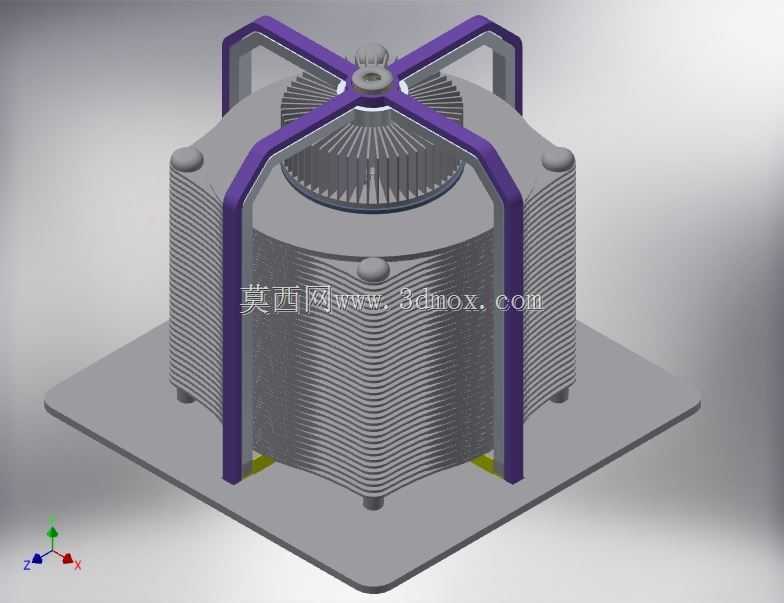

　　该散热结构主要面向高发热电子元器件、小型电力电子模块的被动+辅助风冷散热场景，常见于工业控制板卡、功率驱动模块、小型实验加热装置的热管理环节，核心作用是将发热源产生的热量通过热传导路径快速扩散至大面积散热鳍片，再通过空气对流完成热量交换，避免核心器件因结温过高出现性能衰减、寿命缩短甚至热击穿故障。从结构组成来看，底部为方形平整安装底座，底座上表面与核心发热区域贴合的位置做了平面度公差控制，保证安装时导热介质能够填充微观间隙，降低接触热阻；底座上方堆叠的是多层平行铝制鳍片，鳍片采用等间距排布设计，相邻鳍片之间的流道宽度经过匹配常规自然对流风速计算，既保证足够的换热面积，又不会因为流道过窄增加风阻、阻碍空气流通。

　　鳍片中心位置预留了热源接触凸台，凸台高度略高于鳍片堆叠的下平面，能够直接与发热器件表面贴合，减少热量从底座传导至鳍片过程中的热阻路径。外围的三根绿色支撑构件采用对称120°分布设计，构件上端通过环形连接圈固定，下端与底座边缘的安装凸台通过紧固件锁紧，一方面可以对整组鳍片起到侧向约束作用，避免鳍片受外力挤压出现变形、倒伏，影响流道通畅性；另一方面支撑构件上预留的安装孔位可以适配辅助散热风扇的固定需求，当发热功率超过自然对流散热阈值时，可直接在支架上方加装轴流风扇，形成强制风冷散热回路，无需额外设计风扇固定支架，提升结构的适配性。设计过程中优先考虑了安装边界的兼容性，底座的四个角预留了沉头安装孔，

　　孔位间距匹配行业通用的功率器件安装孔距标准，可直接替换同规格的传统散热结构，无需对原有设备的安装面板做二次打孔加工；鳍片组的整体外径控制在支撑构件的内圈范围以内，不会出现鳍片超出支架边界、与周边其他元器件发生干涉的问题。支撑构件的截面采用L型折弯结构，在保证足够结构强度的前提下尽可能减少自身重量，同时降低对鳍片周边空气流场的遮挡，避免支架结构阻碍散热气流的进出。鳍片的厚度与堆叠密度做了平衡设计，单鳍片厚度控制在常规挤压铝型材的可加工范围内，无需采用特殊的薄鳍片铆接工艺，可通过常规的铝挤+切割工艺完成加工，降低批量生产的制造成本；鳍片边缘做了微小的倒角处理，避免装配过程中锋利的切边划伤操作人员或者损坏周边的导线绝缘层。

　　中心环形连接圈的内孔尺寸匹配常规的风扇中心定位凸台，加装风扇时可以快速完成中心对位，减少装配调整的时间。从热传导路径设计来看，热量从核心发热面传导至中心凸台后，一部分直接沿径向传导至周边的鳍片根部，另一部分向下传导至底座后再向上扩散至下层鳍片，形成多路径的热传导网络，避免局部热量堆积；鳍片表面采用阳极氧化处理，在提升表面辐射散热效率的同时，也能提升铝材的抗腐蚀能力，适配工业现场多粉尘、轻度潮湿的使用环境。安装时需要注意底座与发热面之间的导热介质涂抹厚度控制在0.1-0.2mm区间，过厚会增加接触热阻，过薄则无法填满接触面的微观凹凸；紧固件锁紧时采用对角交替拧紧的方式，保证底座与发热面之间的压力均匀，避免局部贴合不良导致散热效率下降。在自然对流使用场景下，安装时需要保证鳍片的流道方向与现场热空气上升方向一致，减少对流阻力；在强制风冷场景下，风扇的吹风方向需要沿鳍片堆叠的轴向设置，保证气流能够穿过所有鳍片间隙，避免出现气流短路的问题。整个结构没有易损活动部件，日常维护仅需定期清理鳍片间隙中堆积的粉尘即可，无需额外的润滑或者部件更换，能够长期保持稳定的散热性能。
