四轮矢量电动代步车结构设计方案

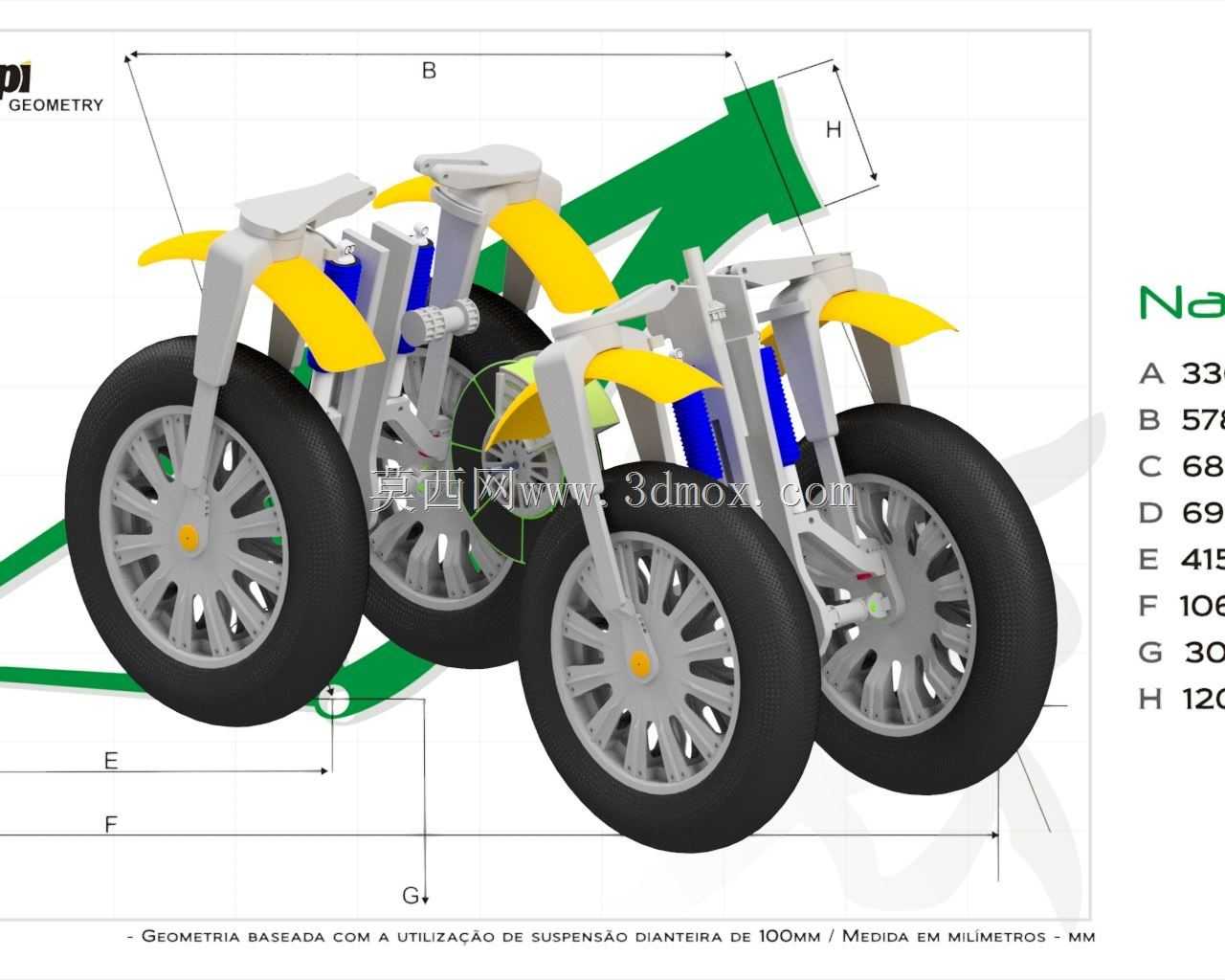

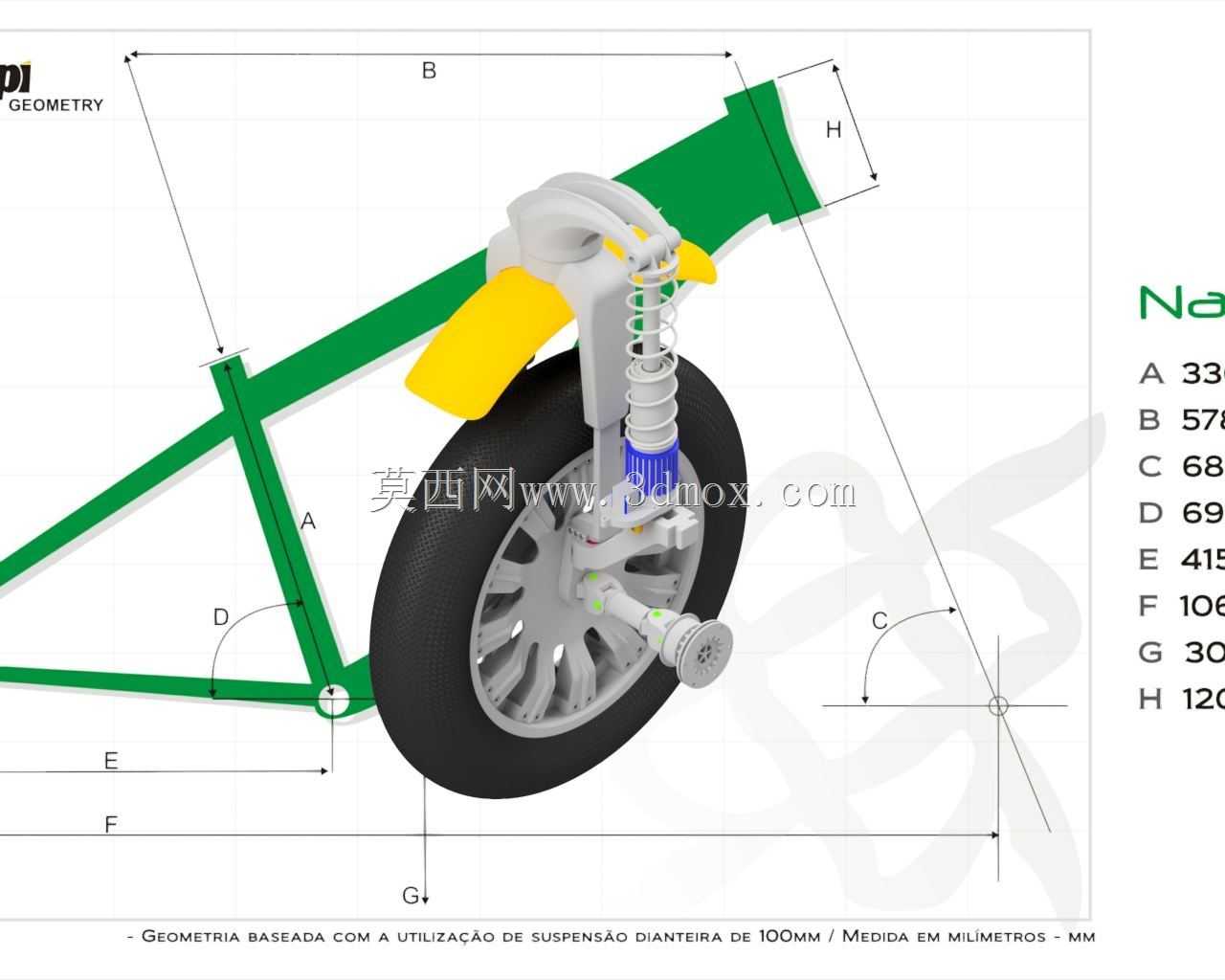

　　这款四轮矢量电动代步车的结构设计，核心瞄准城市短途微出行、景区观光接驳、封闭园区通勤这类对低速载具灵活性要求极高的应用场景，区别于传统两轮电动车的平衡门槛、四轮代步车的转向半径局限，这套行走机构通过矢量传动逻辑重构了轮组的运动配合关系，能在狭窄巷道、人流密集的步行街区完成原地转向、横向平移这类常规代步车无法实现的机动动作。从结构布局来看，整车采用前后对称的双轮组模块化设计，每侧的两个轮组都搭载独立的悬挂支臂，支臂与主车架的连接点预留了15度的上下摆动余量，能适配城市路面常见的减速带、井盖落差、轻度不平整铺装路面，避免轮组悬空导致的动力中断或者侧翻风险。轮组的挡泥结构采用一体化的弧形护板设计，护板与轮圈的径向间隙控制在12mm，

　　既不会因为间隙过小在轮胎沾附泥沙时发生剐蹭，也不会因为间隙过大导致泥水甩到车架或者驾乘人员位置，护板表面做了内凹的导流筋设计，行驶中带动的气流能顺着导流筋将轮面附着的积水向侧下方引导，减少雨天行驶的泥水飞溅范围。设计过程中没有沿用传统代步车的整体式转向桥结构，而是给每个轮组配置了独立的转向节，转向节的转动角度范围覆盖正负90度，配合矢量传动的差速控制逻辑，四个轮子可以根据行驶需求独立调整转速与转向角度：正常直线行驶时四个轮组保持平行，动力平均分配到四个接地面，抓地力比两轮电动车提升一倍，湿滑路面行驶的侧滑风险大幅降低；低速转向时内侧轮组减小转速、增大转向角度，外侧轮组提升转速、减小转向角度，转向半径能控制在0.8米以内，

　　和普通两轮电动车的转向灵活性相当；需要侧向挪位时四个轮组可以同步转动90度，直接实现横向移动，在狭窄的停车位、拥挤的园区通道里不需要反复腾挪就能完成停靠。从安装边界尺寸来看，整车的轮距设定为680mm，轴距设定为720mm，整体宽度控制在750mm以内，长度控制在1100mm以内，这个尺寸刚好能适配大多数城市的非机动车道宽度，也能顺利进入居民楼的普通电梯，方便用户将车辆推回家中充电，不需要额外在室外搭建充电设施。车架的主体承载结构采用中空铝合金型材拼接，主纵梁的截面尺寸为40mm60mm，壁厚3mm，在保证整体承载强度满足150kg载重要求的前提下，将整车整备质量控制在28kg以内，普通成年人可以轻松完成短距离搬运。

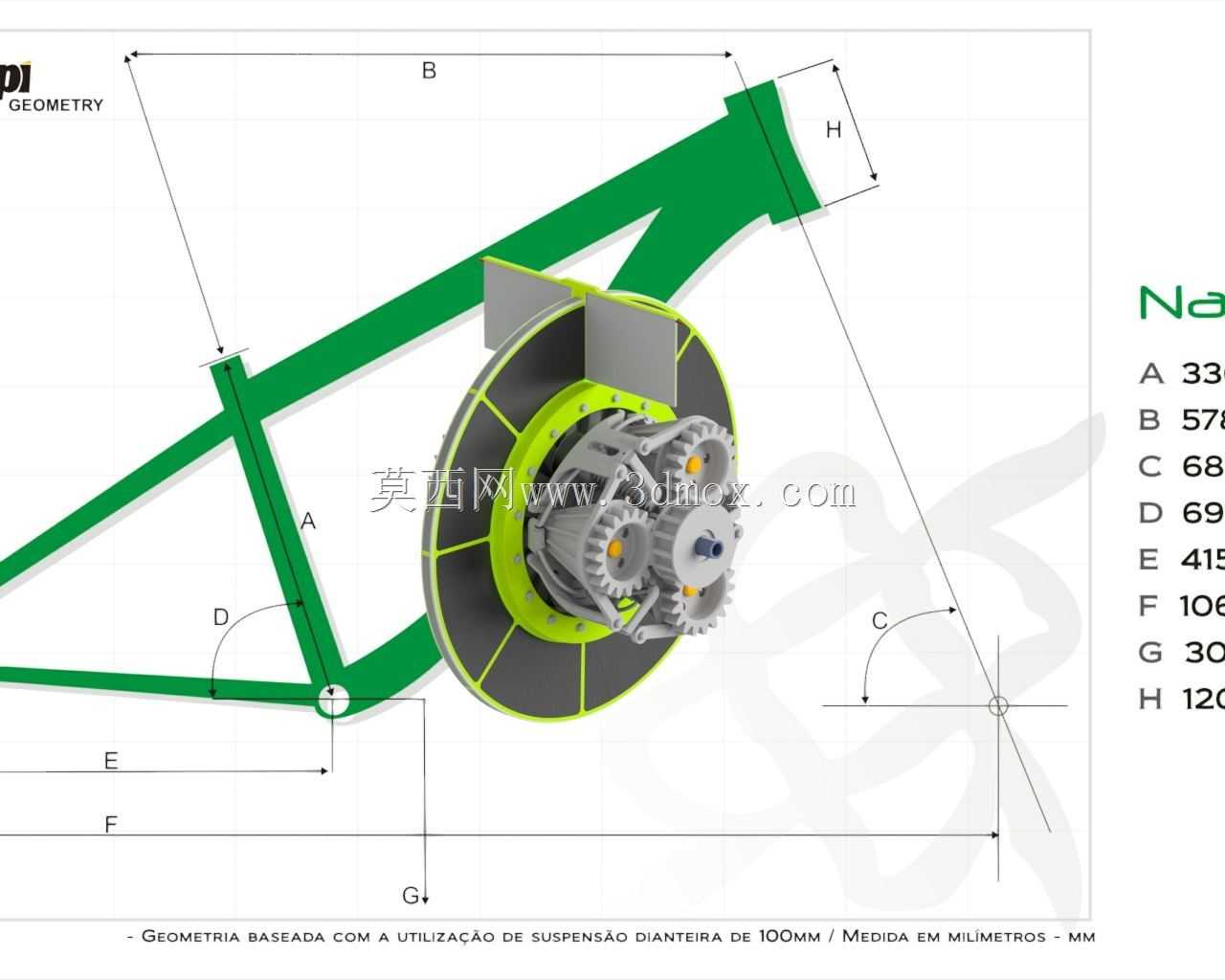

　　轮组的轮圈采用压铸铝合金材质，轮胎选用12寸的低压真空胎，轮胎接地面积为72平方厘米，接地比压控制在0.15MPa以内，行驶在人行步道的砖面路面时不会压损路面铺装，也能在草地、轻度砂石路面保持足够的抓地力。传动系统的布局没有采用传统的链条或者传动轴集中驱动，而是将驱动电机集成在每个轮组的轮毂位置，省去了复杂的传动换向结构，既减少了传动过程中的动力损耗，也降低了后期维护的复杂度，每个轮毂电机的输出功率独立可控，矢量控制系统会根据实时的轮组角度、行驶速度、载重情况动态调整每个电机的输出扭矩，在爬坡时四个轮组同步输出扭矩，最大爬坡角度能达到15度，满足城市立交桥、地下车库出入口的通行需求；在制动时每个轮组独立提供制动力，配合能量回收系统，既能缩短制动距离，也能将制动过程的动能转化为电能回充到电池组，提升续航表现。整车的座椅位置设置在前后轮组的中心区域，驾乘人员的重心刚好落在四个轮组的支撑面中心位置，即使是急转向或者紧急制动，重心偏移量也不会超出轮组的支撑边界，从结构层面避免了侧翻风险。车架上预留的电池安装位尺寸为200mm150mm*300mm，可以适配常规的48V20Ah锂电池组，续航里程能达到60公里以上，满足日常通勤、短途出行的使用需求。
