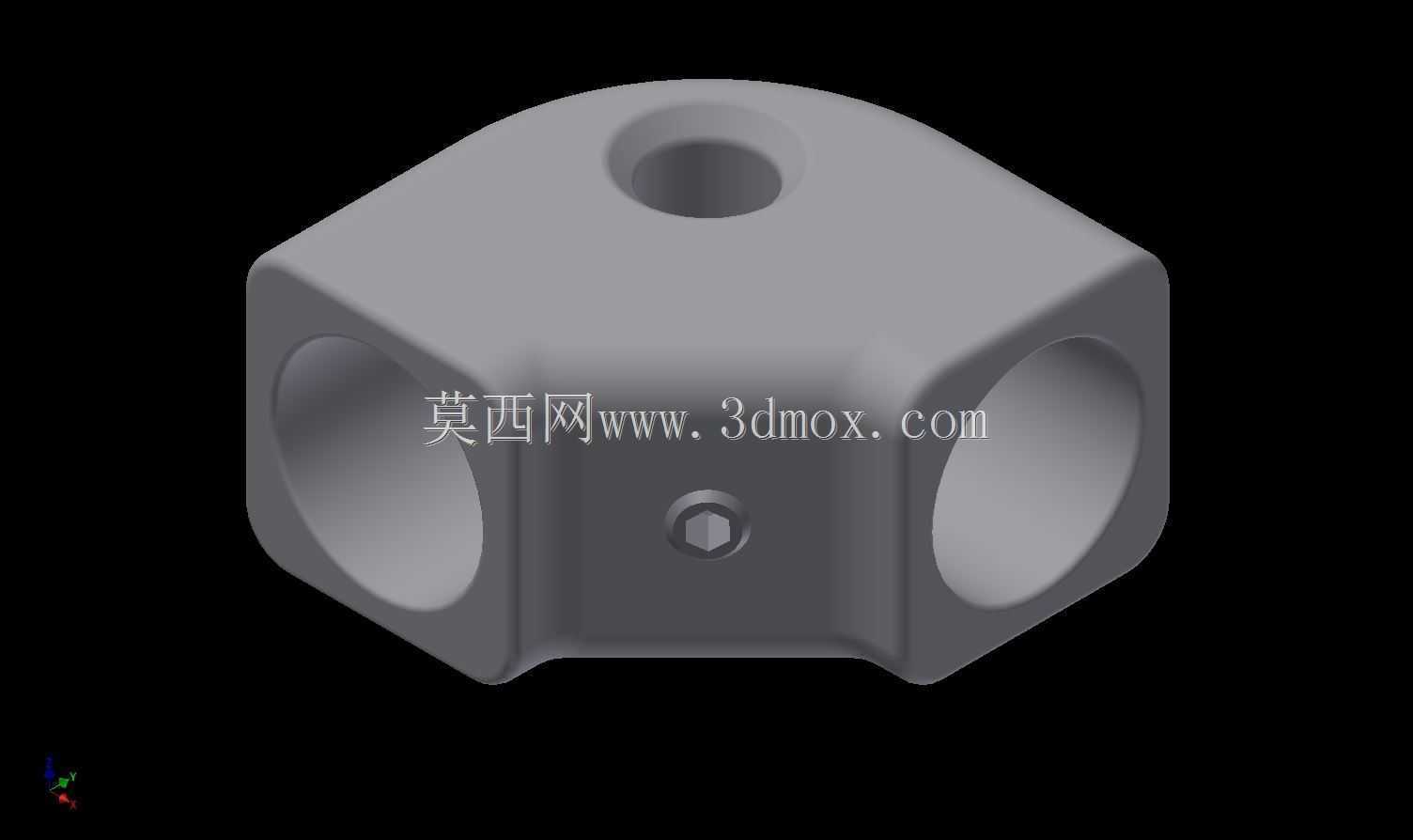

带单螺栓固定座的双叉及三叉支架

　　这类带单螺栓固定座的双叉、三叉支架，在中小型流体管路布设、轻型模块化机架搭建、桌面级加工设备辅助工装配套场景中应用十分广泛，尤其适配需要在10-20mm直径的圆形型材、光轴杆体上做侧向多通路连接的工位，比如3D打印机的耗材导向管路固定、小型气动回路的分路接头支撑、实验室流体试验台的管线挂载，都能见到这类构件的身影。不同于常规的抱箍式支架仅能实现单点位抱紧固定，这款支架在抱紧基体的基础上，直接集成了双叉、三叉两个方向的连接接口，省去了额外加装转接块的工序，能有效减少装配层级，降低连接点位的松动风险。

　　从功能特性上看，支架核心的抱紧结构采用了半包覆式的圆弧接触面，圆弧内径与适配的杆体外径公差控制在H8/f7的配合区间，安装时单颗锁紧螺栓从固定座正面的螺纹孔拧入，推动圆弧压块贴紧杆体外壁，依靠接触面的静摩擦力实现位置锁定，锁紧后可承受不低于50N的侧向拉拽力，完全满足轻型管线、小型传感器、导料嘴这类轻负载构件的挂载需求。双叉、三叉的连接端均设计为带通孔的耳座结构，通孔直径统一为6mm，可直接穿入M5的螺栓或快拆销，实现外接构件的铰接或刚性固定，双叉端的叉口开档宽度为12mm，三叉端的三个接口沿支架周向呈120度均匀分布，可同时满足三个不同方向的构件连接需求，避免了多支架堆叠安装带来的空间干涉问题。

　　设计过程中首先要解决的是抱紧力与安装便捷性的平衡问题，最初的方案曾考虑采用对开式抱箍结构，虽然抱紧力更大，但需要两颗螺栓同步锁紧，在狭窄的安装空间内操作十分不便，且对开式结构的两个半体容易在拆装时掉落遗失，不适用于设备内部的密集布设场景。经过多轮迭代，最终确定了单螺栓顶紧的一体式结构，支架主体采用一体化成型设计，抱紧圆弧与支架本体为同一构件，仅顶紧压块为独立小零件，压块与螺栓端部做了球面配合设计，锁紧时压块可自动适配杆体的表面角度，即使杆体存在轻微的尺寸公差，也能保证压块与杆体的接触面完全贴合，避免局部应力集中导致的杆体表面压痕或支架开裂。

　　外形尺寸与安装边界方面，支架整体的最大外轮廓尺寸为32mm×28mm×25mm，抱紧圆弧的适配杆体直径范围为16-18mm，固定座正面的锁紧螺栓采用M5内六角螺栓，螺栓的最大拧入深度为8mm，安装时需要在杆体的径向预留不小于15mm的扳手操作空间，用于内六角扳手的拧动操作。双叉、三叉连接端的通孔轴线与抱紧杆体的轴线垂直距离为10mm，外接构件安装后，构件的最大回转半径不超过20mm，不会与相邻的杆体或其他安装构件产生干涉。支架的所有棱边均做了R0.5的倒角处理，既避免了安装时的锐边划伤，也能减少应力集中，提升支架的抗疲劳强度。

　　在实际选型使用时，需要注意这类支架仅适用于静态或低振动的轻型负载场景，若应用在有持续振动的设备上，可在锁紧螺栓的螺纹段涂抹少量螺纹锁固胶，防止长期振动下螺栓松动。支架的材质可根据使用场景选择，普通室内环境采用ABS或PETG注塑成型即可满足强度需求，若应用在有一定温度要求或需要更高强度的场景，可选用铝合金压铸成型，表面做阳极氧化处理，提升耐磨与耐腐蚀性能。不同于需要定制加工的专用连接支架，这款标准化的支架结构可直接批量生产，适配通用的圆杆型材，能大幅降低模块化设备的搭建成本，缩短装配周期。
