电动汽车四轮驱动电子差速装置结构

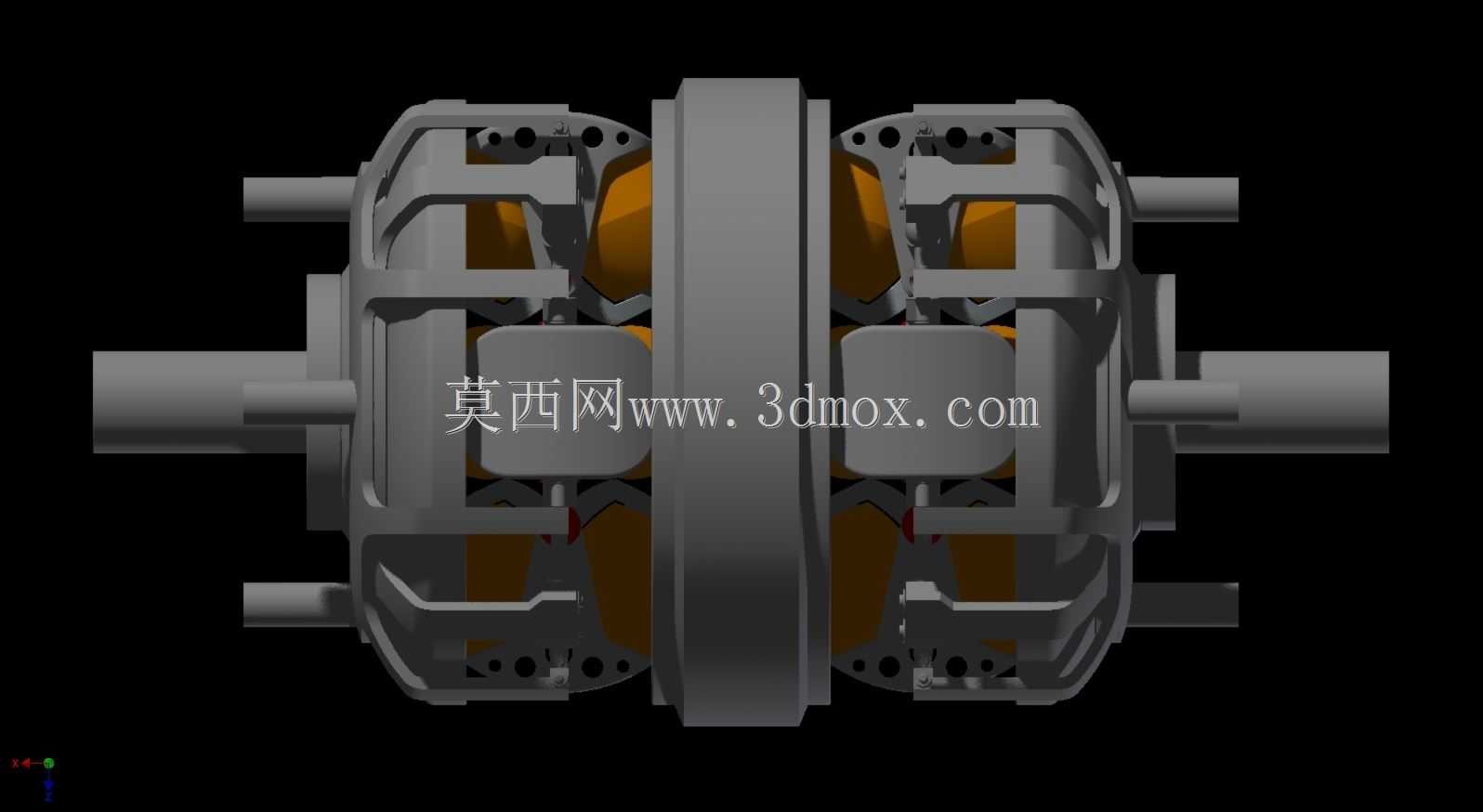

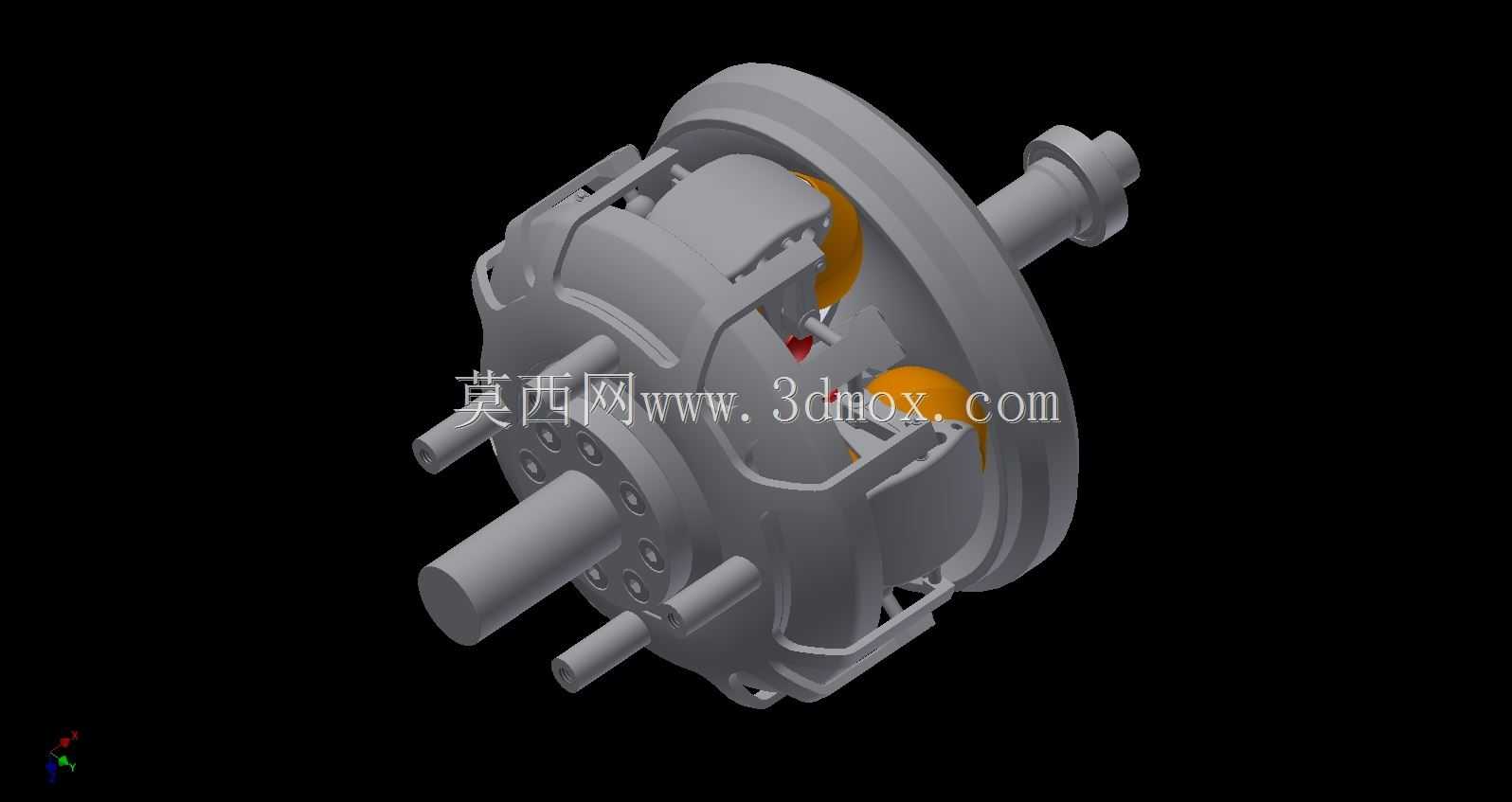

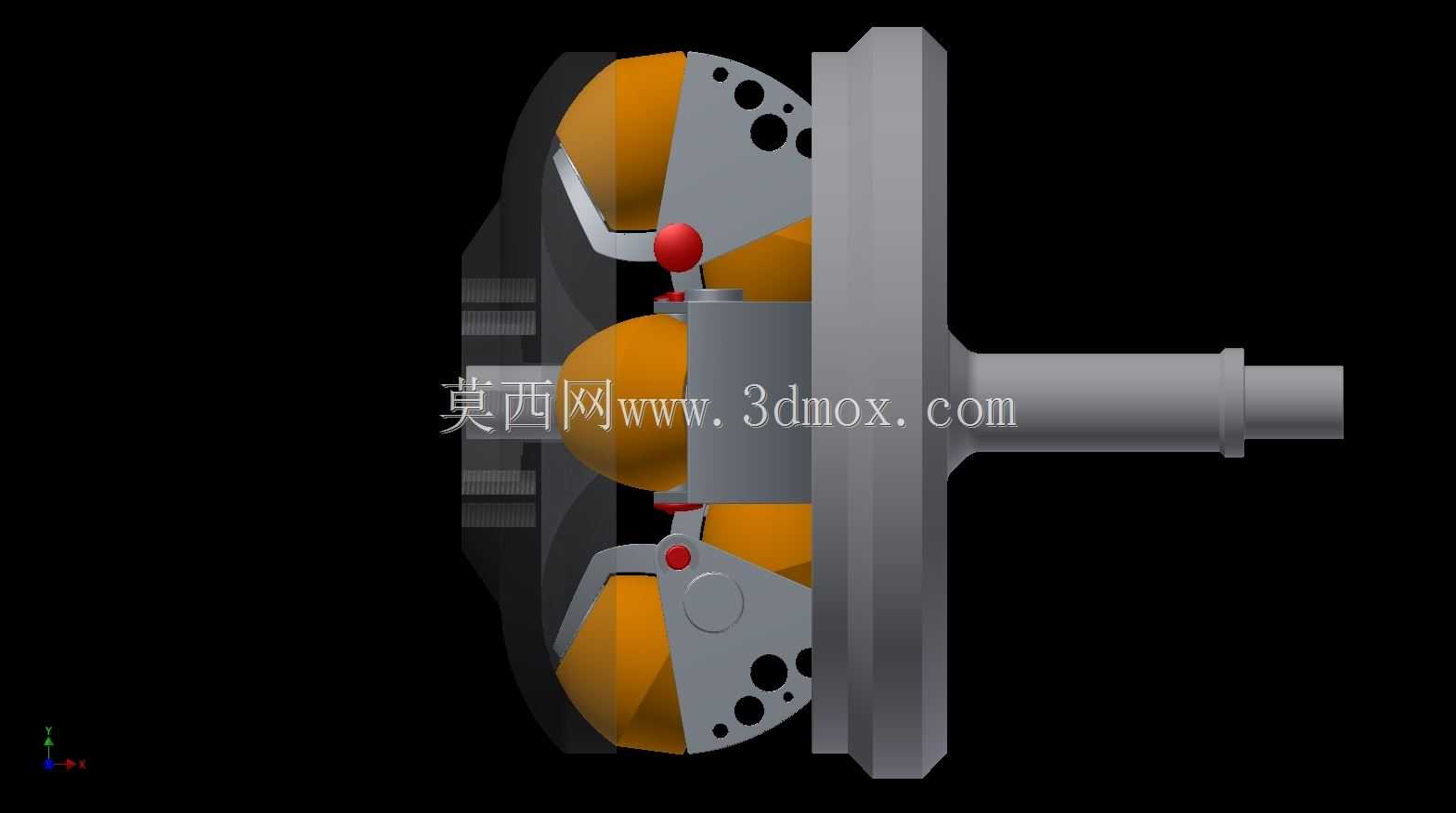

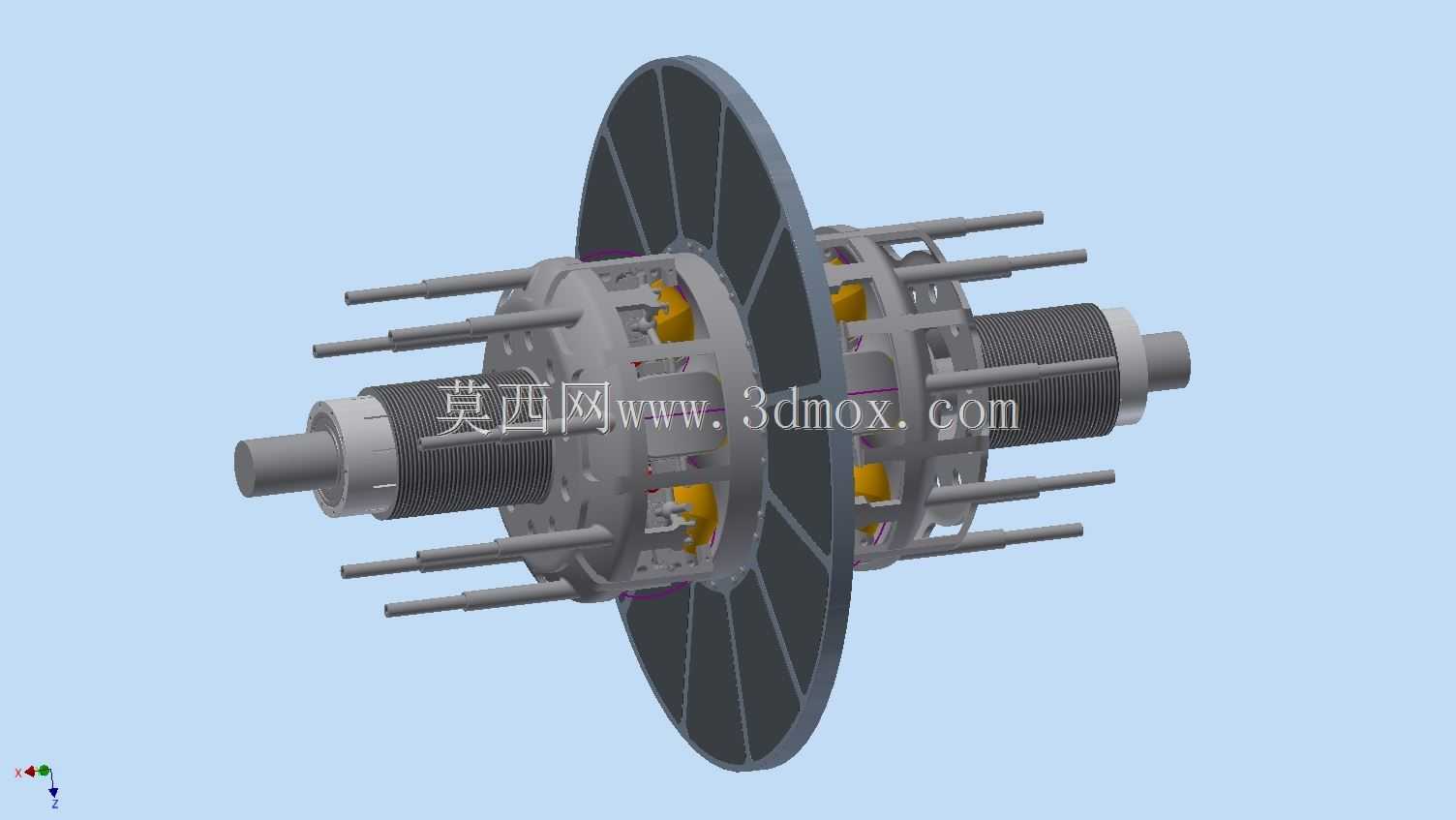

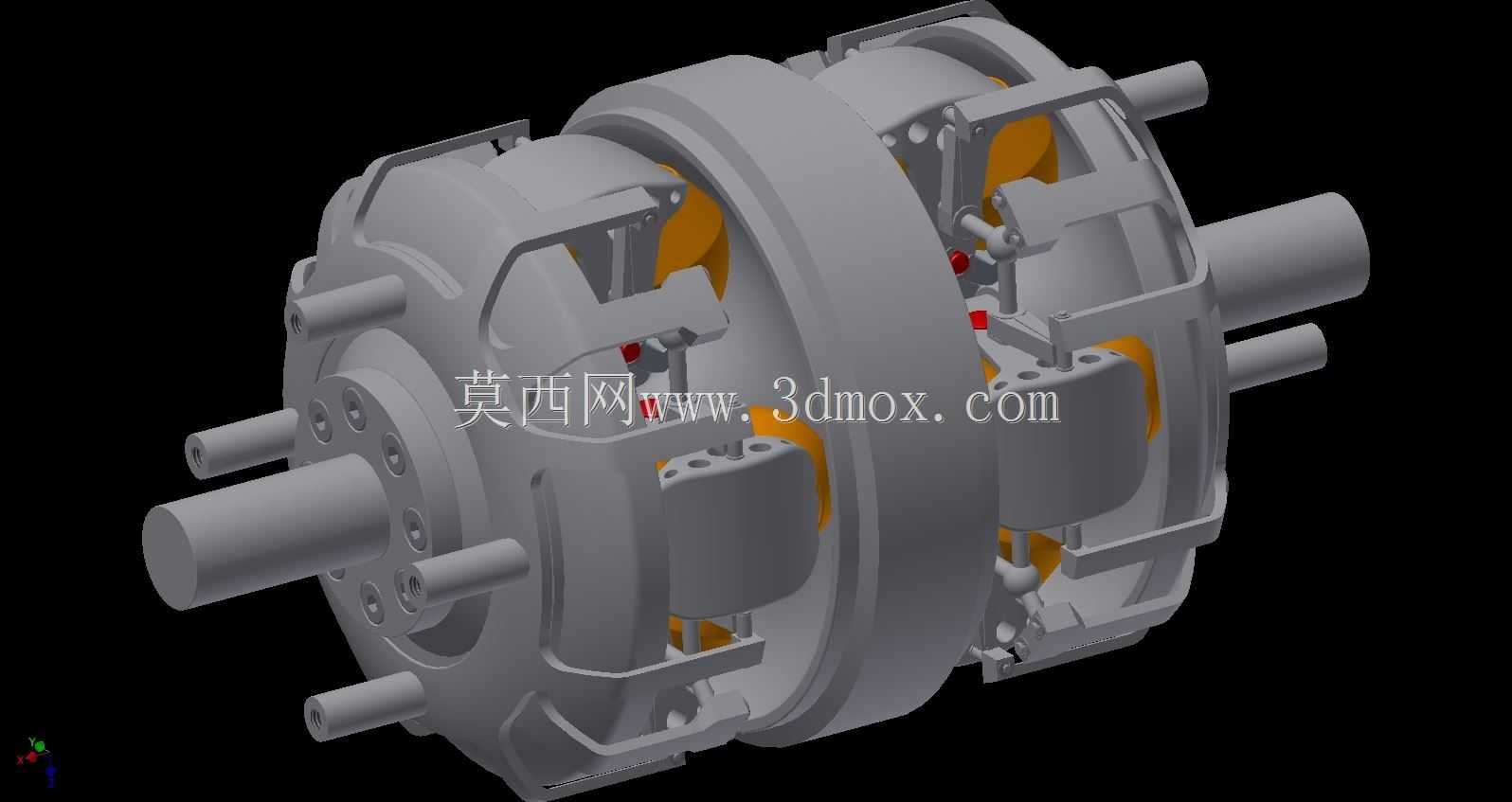

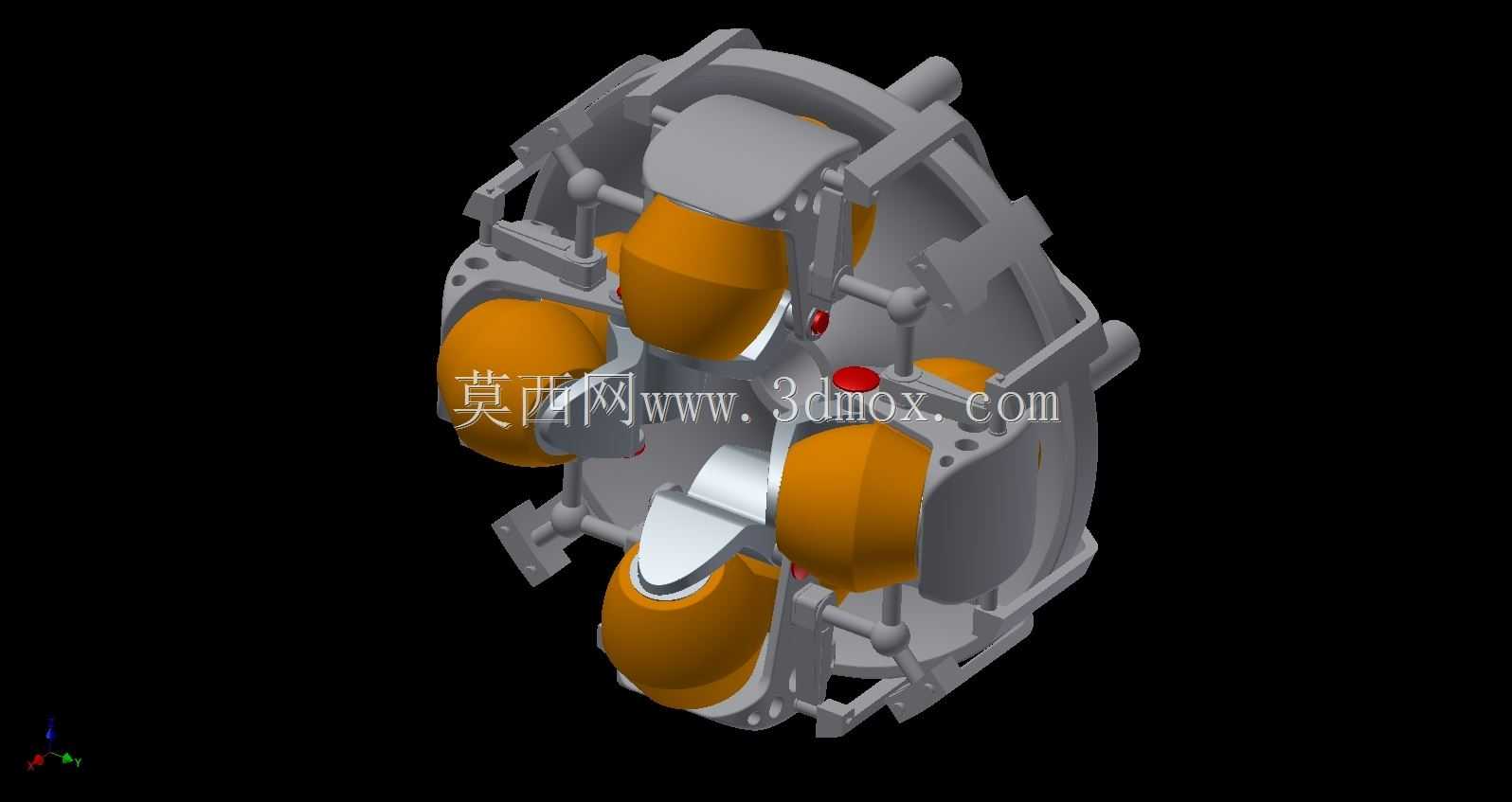

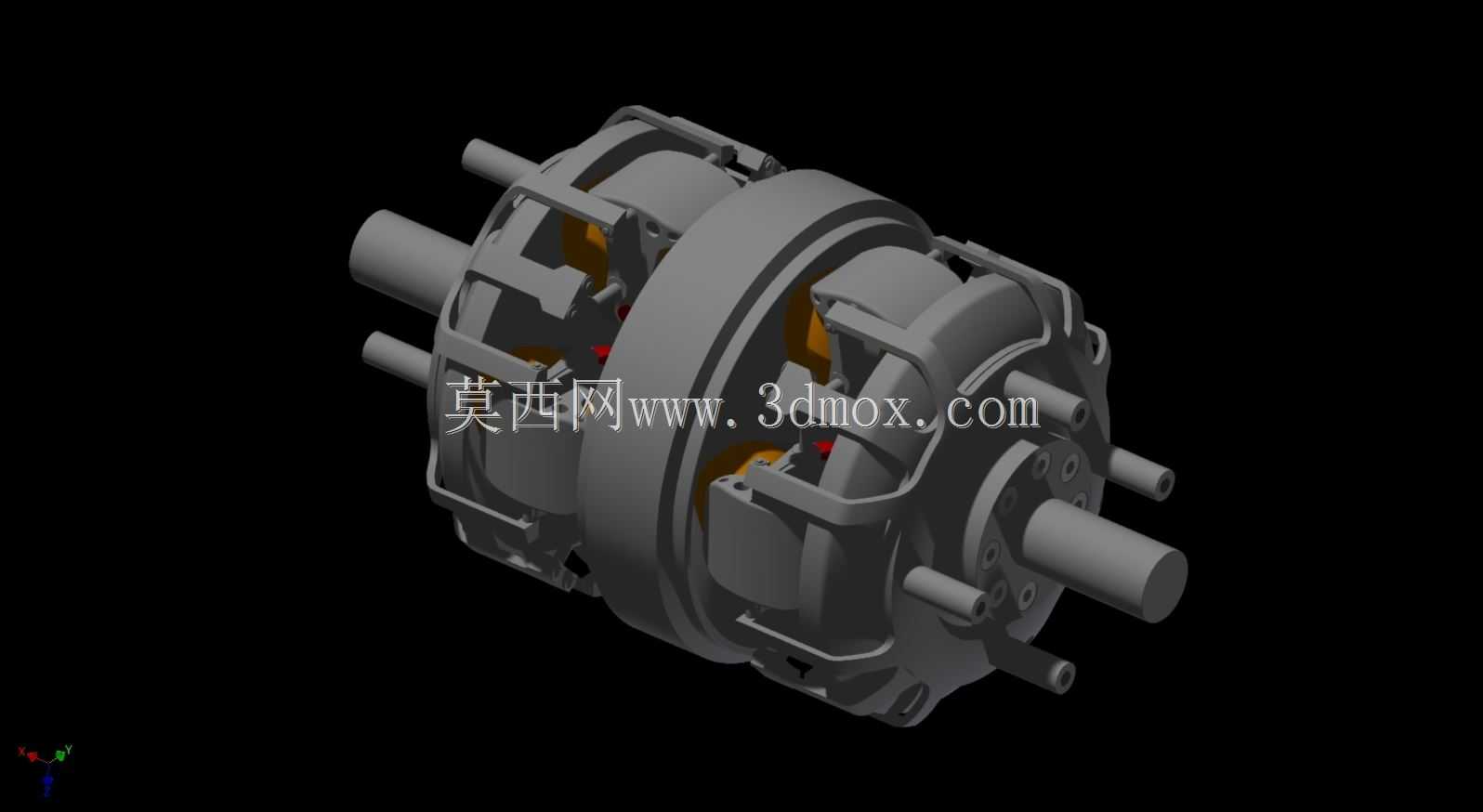

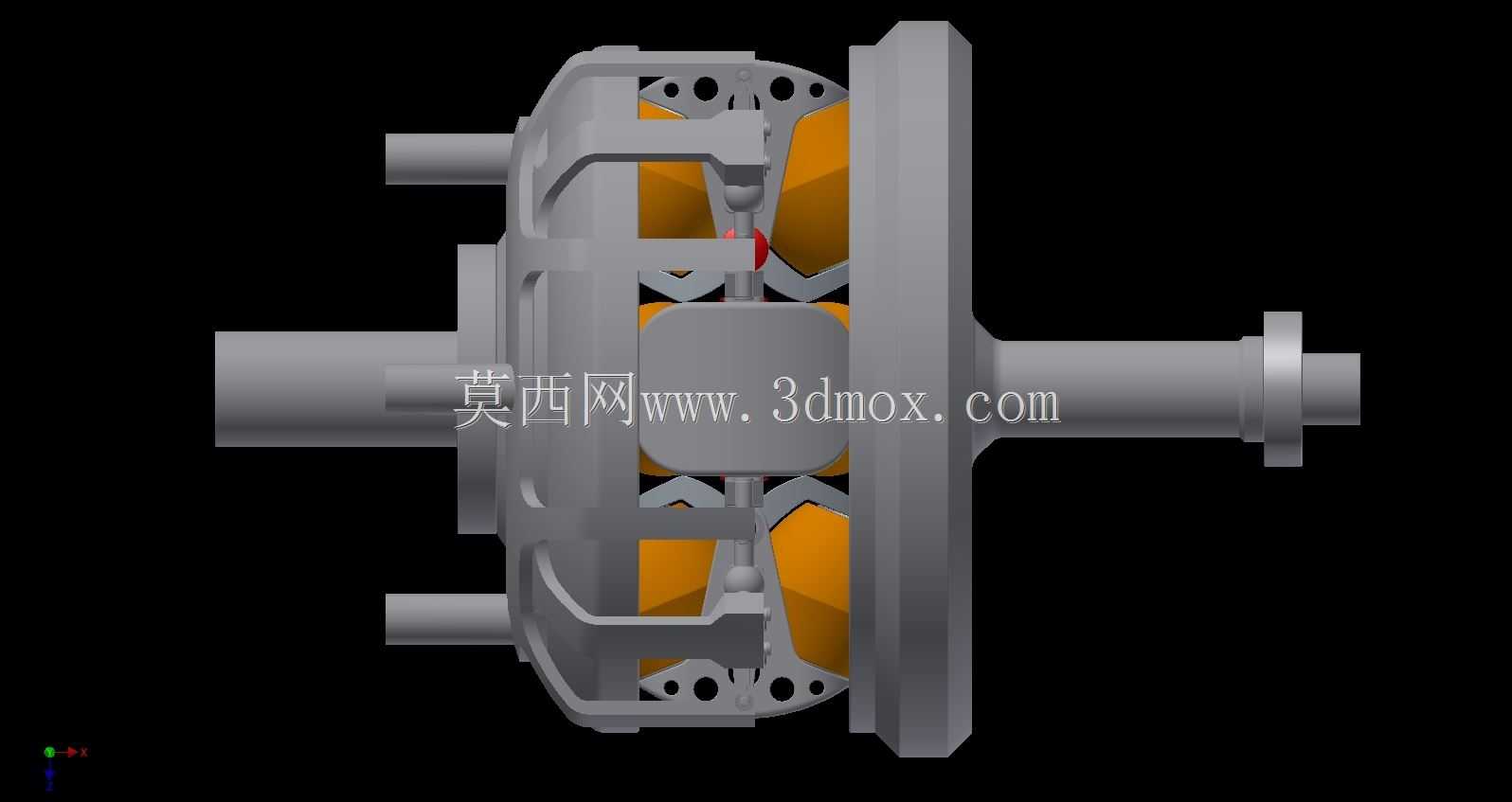

　　这套差速结构主要面向小功率电动车辆的四轮驱动传动场景，区别于传统燃油车的机械限滑差速器，其核心是通过集成的电子控制逻辑配合机械传动结构，实现不同轮端的扭矩分配与转速差调节，适配电动平台动力输出特性更线性、扭矩响应更快的特点。从结构布局来看，整体采用同轴多段式壳体设计，主输入轴与两侧输出轴保持同轴线布置，壳体外部预留的多组轴伸接口，可对应连接轮端半轴、转速信号采集模块以及驻车锁止机构，安装法兰面的孔位采用圆周均布设计，能兼容多数同功率级别电驱桥的安装边界，无需对原有桥体结构做大幅改动即可完成适配。内部传动结构采用行星齿轮组配合摩擦片式限滑组件，行星架与差速器壳体刚性连接，太阳轮对应两侧输出轴，

　　电子控制单元可根据轮速传感器反馈的转速差信号，驱动执行机构对摩擦片组施加不同的压紧力，从而实现左右轮端的扭矩动态分配，相比传统开放式差速器，在低附着路面起步、弯道行驶时能有效避免单轮打滑造成功率损失，相比纯机械托森差速器，其锁止比例可通过控制策略灵活调整，能适配不同驾驶模式下的动力输出需求。设计过程中优先考虑了电动车辆的传动工况特性，针对电机瞬时大扭矩输出的特点，对齿轮啮合面做了齿形修形处理，降低大扭矩输入时的齿面冲击，同时壳体采用分段式拼接结构，既方便内部组件的装配与后期维护，也能通过不同段壳体的壁厚调整，在保证整体结构强度的前提下控制整体重量。从安装边界来看，整体径向最大尺寸控制在常规电驱桥的壳体容纳范围内，

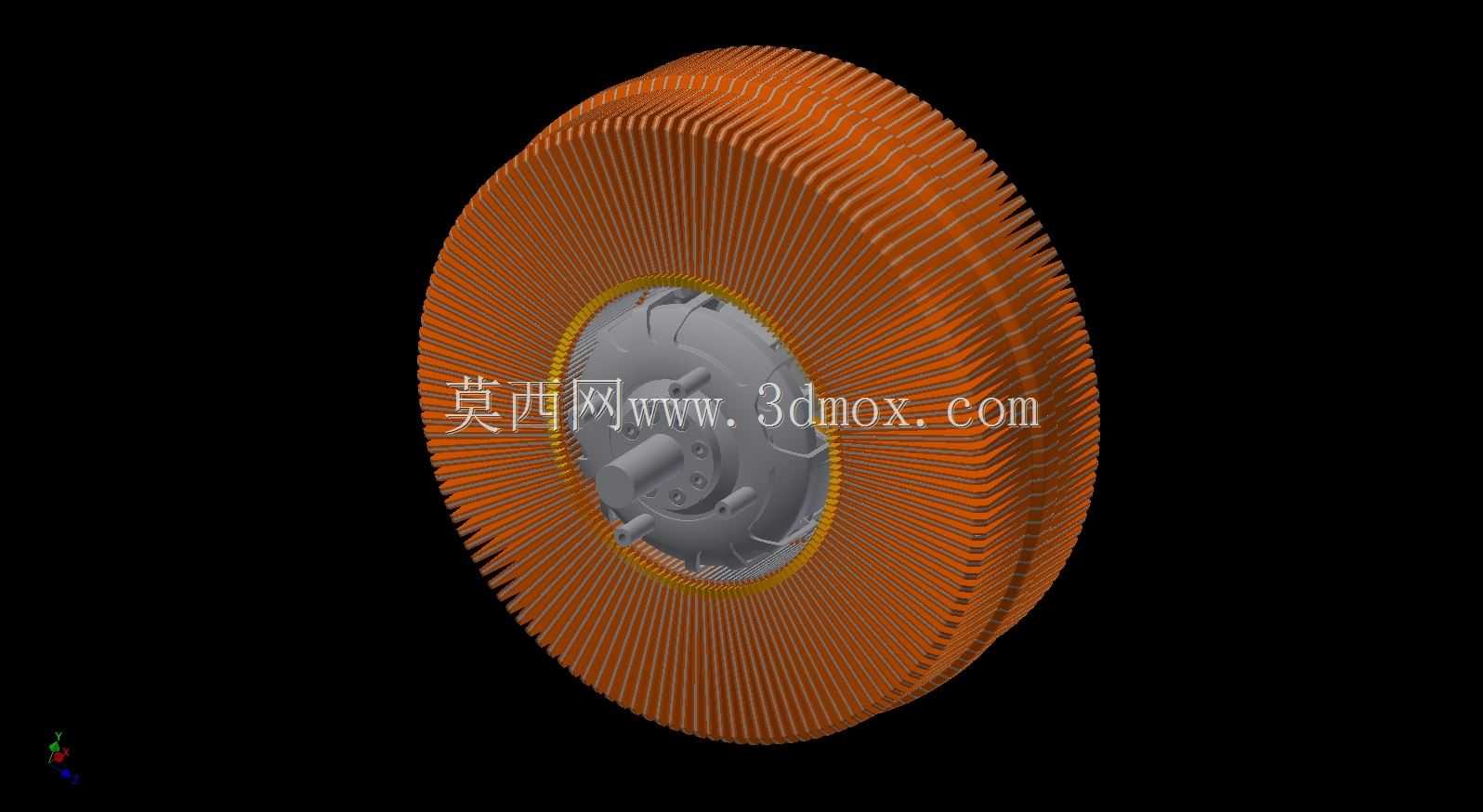

　　轴向长度相比同扭矩等级的传统差速器缩短约12%，能给电驱系统的电机、控制器布置留出更多空间，壳体外部的散热筋沿轴向布置，配合传动过程中齿轮油的飞溅润滑，可满足长时间高负荷工况下的散热需求，避免内部摩擦片组件因温度过高出现性能衰减。在实际应用场景中，这套结构既可以适配小型纯电动乘用车的四驱系统，也可用于低速电动作业车辆的驱动桥，针对不同的应用场景，可通过调整内部行星齿轮的齿数比、摩擦片组的数量来匹配不同的扭矩承载能力，外部预留的信号接口可直接对接整车VCU，无需额外加装信号转换模块。结构内部的油路设计采用导油槽配合离心甩油的方式，将齿轮油引导至行星齿轮啮合点、摩擦片组以及轴承位置，保证各运动副在不同转速工况下都能得到充分润滑，

　　减少运转过程中的磨损与功率损耗。两侧输出轴的连接采用花键配合卡簧定位的方式，装配时无需专用压装工具，售后维护时可快速完成半轴的拆装，差速器壳体与主减从动齿轮的连接采用高精度螺栓定位，保证传动过程中的同轴度，降低高速运转时的振动与噪声。
