剪叉式液压升降作业平台结构设计

　　这款剪叉式升降作业平台的结构设计，核心围绕车间内固定工位的物料举升、设备检修登高作业场景展开，日常使用中可覆盖从地面到1.2米作业高度的举升需求，适配生产线旁物料周转、设备维保登高、工装夹具高度调整等多类工况，相比固定式作业台，可灵活调整作业高度，适配不同身高操作人员、不同尺寸工件的作业需求，减少作业人员弯腰、垫脚的无效动作，降低长期作业的疲劳损伤风险。

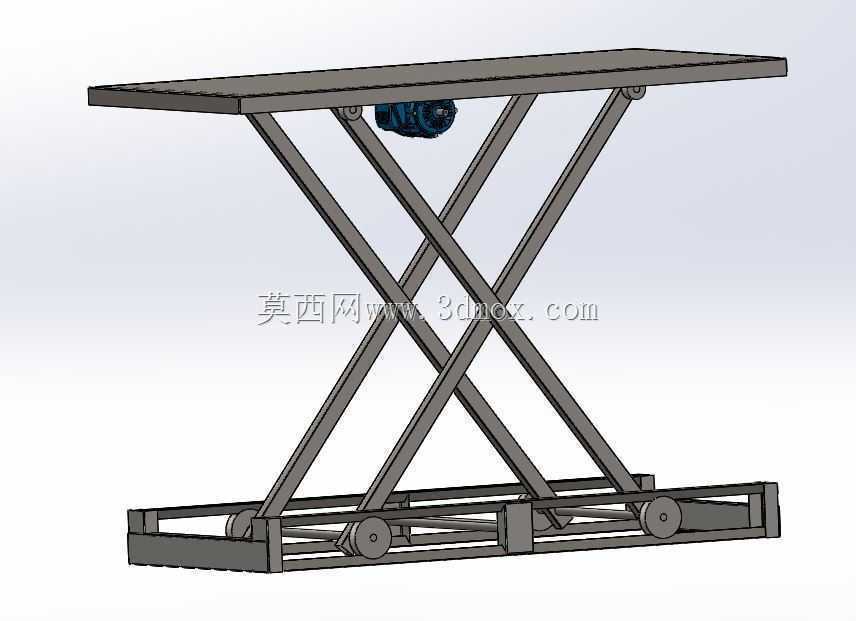

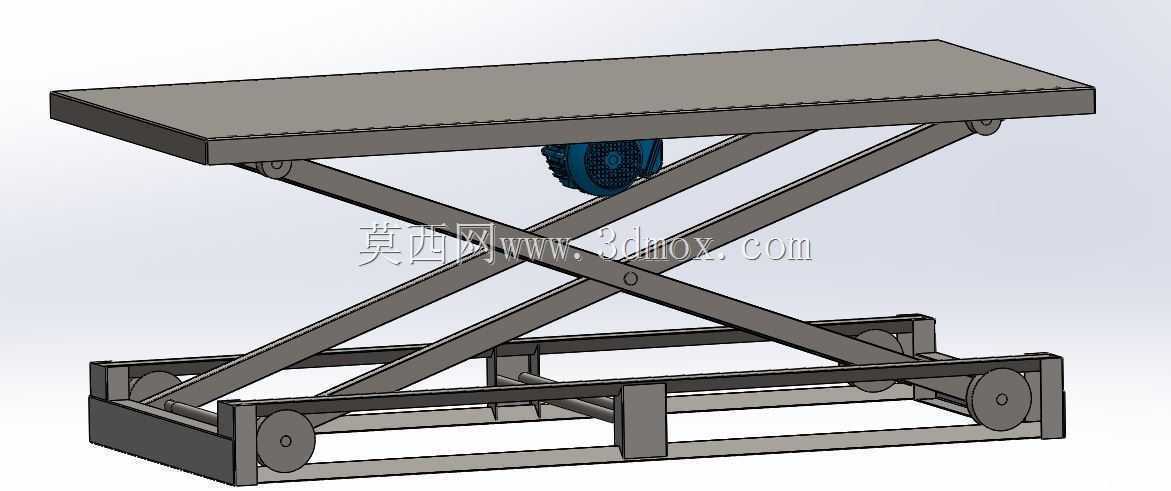

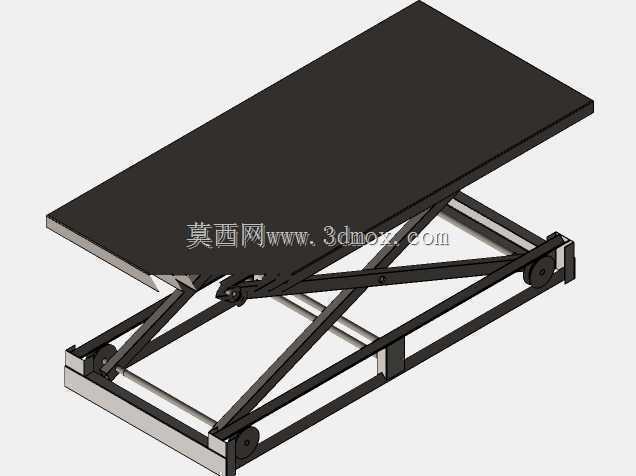

　　从结构功能来看，平台采用单层剪叉臂组作为核心支撑结构，两组对称布置的剪叉臂通过中间铰接销轴连接，臂体采用矩形型钢焊接加工，相比槽钢或角钢材质，同等截面下抗扭、抗弯性能更优，可承受偏载工况下的附加弯矩，避免臂体出现侧向变形。底部框架采用型钢拼焊成矩形底座，底座两端设置铰接支座连接剪叉臂下端，其中一端支座为固定式铰接，另一端为滑动式铰接，配合底部的横向导轨，在举升过程中滑动端可沿导轨横向位移，补偿剪叉臂开合带来的尺寸变化，保证举升过程的运动平顺性。顶部承载平台采用花纹钢板铺设，表面的防滑纹路可避免工件、作业人员脚底打滑，平台边缘预留有工装安装孔位，可根据使用需求加装防护栏、工件定位夹具、输送辊道等附属结构，拓展设备的使用场景。

　　驱动结构采用卧式液压油缸布置，油缸缸筒端铰接在底部框架的固定支座上，活塞杆端铰接在剪叉臂的中间铰接轴附近，这种布置方式相比油缸竖直布置，可缩短油缸的行程需求，同时利用剪叉臂的力臂放大效应，降低油缸的额定推力需求，同等举升重量下可选用更小缸径的液压元件，降低整体制造成本。液压回路中配套设置了液压锁、溢流阀组件，液压锁可在油缸停止供油时锁定油路，避免平台出现自然沉降，即使出现液压管路破裂的极端工况，也能将平台锁定在当前高度，防止坠台风险；溢流阀可限定系统最高工作压力，避免超载举升时结构件、液压元件出现过载损坏。

　　设计过程中首先根据额定承载需求核算剪叉臂的截面参数，按照举升过程中最不利受力位置——即平台处于最低位、刚开始举升时的剪叉臂受力状态，计算臂体的弯矩、剪力分布，确定型钢的壁厚、截面尺寸，同时对铰接销轴的剪切强度、衬套的比压进行核算，保证频繁举升动作下铰接位置的磨损量在设计寿命范围内。运动仿真阶段重点验证剪叉臂开合过程中是否存在结构干涉，尤其是滑动端铰支座在导轨上的行程是否匹配，避免举升到最高位时滑动端脱出导轨，或是降到最低位时臂体与底座、平台出现碰撞。

　　安装边界方面，底部框架的安装基面要求平面度误差不超过2mm/m，若安装在水泥地面上需通过膨胀螺栓将底座固定，避免举升偏重工件时设备出现侧翻；设备周边需预留至少300mm的操作维护空间，方便后期对铰接点加注润滑脂、检修液压管路；顶部平台的最大外形尺寸根据使用场景确定，常规配置下平台长度适配标准托盘尺寸，宽度满足单人作业加工件放置的空间需求，若用于生产线旁的物料举升，可调整平台尺寸与生产线输送面高度匹配，实现物料的无高差转运。日常使用中铰接位置需定期加注锂基润滑脂，减少销轴与衬套的磨损，液压油需根据使用环境温度选择对应牌号，保证低温环境下液压系统的动作顺畅，高温环境下油液粘度满足润滑需求。
