地铁轨旁支撑框架结构三维设计

　　该结构为地铁轨旁区域的支撑承载框架，主要应用于城市轨道交通地下、地面及高架段的轨旁设备安装承载场景，可用于固定信号设备、线缆桥架、附属防护构件等轨旁设施，适配地铁线路限界要求，避免侵入车辆运行安全边界。整体采用型钢拼接焊接的桁架式结构，通过不同规格的型钢杆件组合形成稳定的空间受力体系，主受力杆件沿线路纵向与横向双向布置，斜向支撑杆件按照受力传导路径设置，抵消设备自重、列车通行带来的振动载荷以及风压载荷，避免长期运行过程中出现结构变形、焊缝疲劳开裂的问题。设计过程中优先考虑轨旁安装的作业空间限制，所有杆件的排布均预留了现场螺栓紧固、焊接操作的作业空间，框架的安装基准面贴合轨旁土建结构的预埋基础位置，

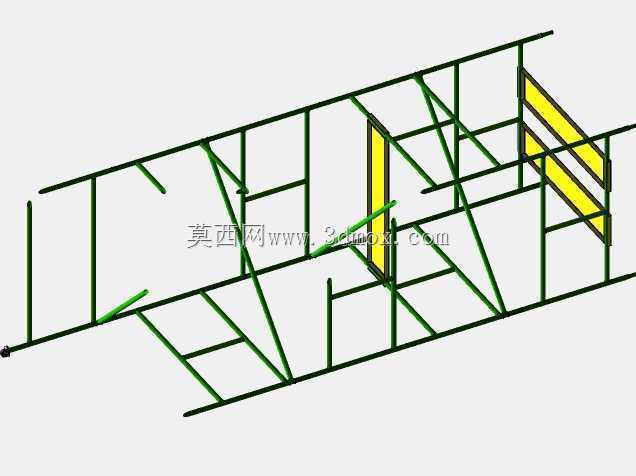

　　无需额外对土建结构进行大规模改造即可完成定位安装。结构上预留的黄色标识区域为设备安装位，安装位的连接孔位按照通用轨旁设备的安装尺寸设计，可适配多类常规轨旁设备的固定需求，安装位周边设置加强筋结构，分散设备安装点的集中应力，避免局部载荷过大导致杆件变形。整体框架的外形尺寸严格对应地铁线路的设备限界要求，最外侧轮廓与车辆限界之间预留足够的安全距离，即使在列车运行产生的小幅振动偏移情况下，也不会发生设备侵限的安全隐患。框架的底部支撑脚设置可调式连接结构，可适配土建基础存在的小幅安装误差，降低现场安装的调整难度，所有杆件的连接节点均采用满焊工艺要求，焊缝高度按照杆件壁厚的1.2倍设计，保证节点连接强度满足长期振动工况下的使用要求。

　　横向杆件之间预留了线缆穿设的空间，可直接在框架内部布设设备连接线缆，无需额外设置独立的线缆支架，整合了支撑与线缆布设的功能，减少轨旁构件的整体数量，降低后期运维的工作量。斜撑的排布避开了设备的安装操作空间，不会影响后续设备的拆装检修作业，框架表面按照轨道交通防腐要求做相应的表面处理，适配地下段潮湿、多粉尘的使用环境，延长结构的整体使用寿命。设计阶段对整体结构做了受力仿真验证，在额定载荷1.5倍的工况下，结构最大变形量控制在允许范围内，各杆件的应力均低于材料的许用应力值，满足轨道交通设施的安全冗余要求。结构的模块化程度较高，可根据不同线路段的设备安装需求，对框架的长度、安装位数量进行灵活调整，无需重新设计整体受力体系，缩短不同项目的适配设计周期。
