直径18mm钻孔加工用刀具定位工装结构

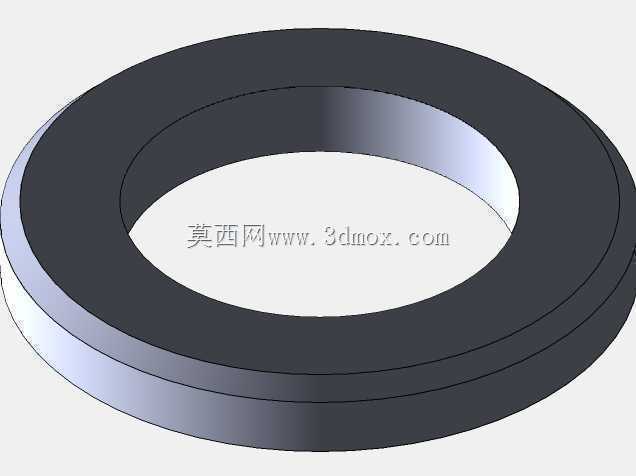

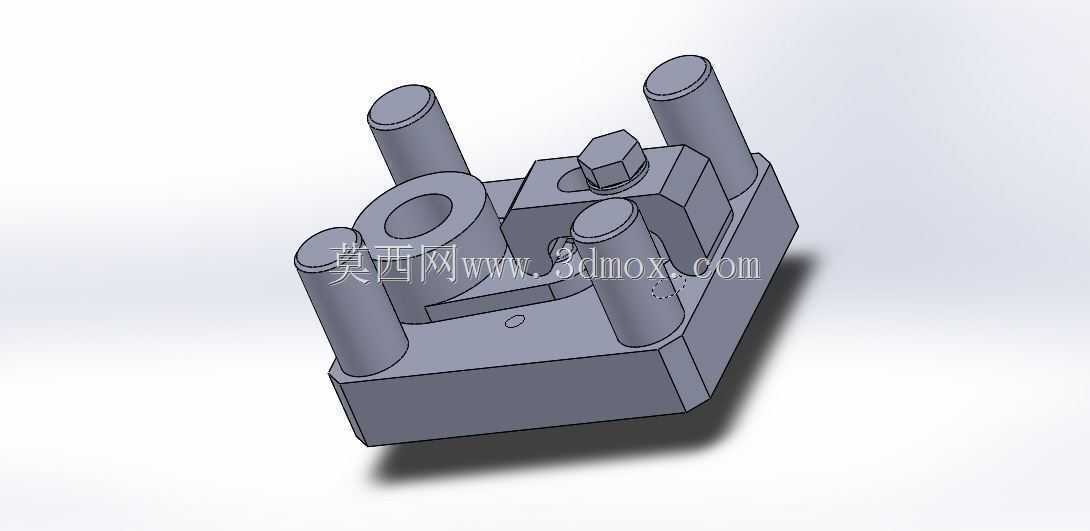

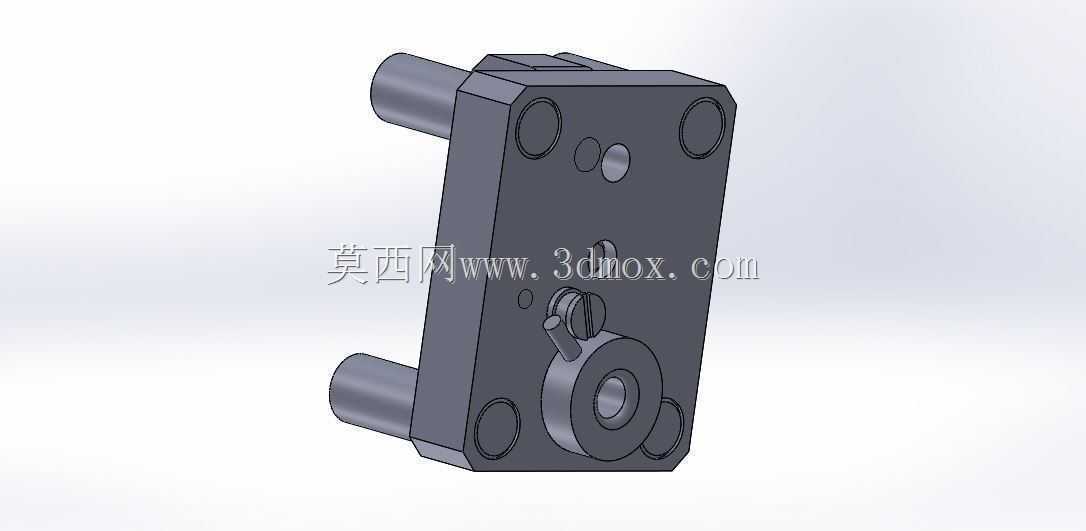

　　在钻削加工工序中，刀具定位的精度直接决定孔位的形位公差与孔径一致性，这套适配直径18mm钻孔工具的定位结构，主要面向立式钻床、加工中心的单孔钻削工位，也可适配专机生产线的固定钻孔工位，解决手动进给或半自动进给时刀具偏移、孔位超差的问题。从结构布局来看，主体采用矩形安装基板作为承载基础，基板上预留的多个沉头安装孔可直接通过内六角螺栓固定在机床工作台的T型槽上，安装时无需额外制作过渡连接板，基板的两个平行导向柱采用过盈配合压装在基板对应孔位，导向柱的圆柱度控制在0.008mm以内，表面做淬火硬化处理，硬度达到HRC58-62，避免长期往复滑动出现磨损间隙，影响定位精度。前端的刀具夹持块与导向柱采用间隙配合，配合间隙控制在0.01-0.

　　015mm之间，既保证滑动顺畅无卡滞，又不会出现径向窜动，夹持块中心设置的导向套孔与18mm直径钻头的刀柄间隙配合，导向套采用硬质合金材质镶嵌，内孔粗糙度达到Ra0.8，钻头进给过程中沿导向套轴向进给，完全规避钻头初始接触工件时的滑移问题，尤其是在斜面、弧面钻孔场景下，普通钻孔方式极易出现钻头跑偏导致孔位偏移，这套定位结构可以在钻头接触工件前就完成径向约束，保证钻孔初始位置的准确性。结构上附带的锁紧拨杆用于在定位到位后锁定夹持块的轴向位置，当需要进行固定深度的重复钻孔作业时，可调整拨杆对应的锁紧环位置，设定好进给行程后，每次进给到达设定位置即可自动限位，无需反复核对钻孔深度，大幅提升批量加工的效率。安装边界方面，

　　基板的外形尺寸适配多数中小型钻床的工作台安装范围，导向柱的伸出长度可满足最大50mm的钻孔进给行程，覆盖常规机械零件的钻孔深度需求，整体结构没有复杂的传动部件，日常维护仅需定期在导向柱表面涂抹润滑脂，清理导向套内的切屑即可，维护成本极低。在实际生产场景中，这类定位结构常应用于五金零件加工、液压阀块钻孔、小型结构件的定位孔加工等场景，相比专用的钻孔夹具，这套结构的通用性更强，仅需更换对应孔径的导向套即可适配不同直径的钻头，无需重新制作整套工装，对于多品种小批量的加工场景适配性更好。设计过程中重点考虑了排屑空间的预留，夹持块与基板之间预留了足够的排屑间隙，钻孔过程中产生的切屑不会堆积在滑动配合面之间，

　　避免切屑刮伤导向柱表面导致配合精度下降，同时基板上的多余减重孔也在保证结构刚性的前提下降低了整体重量，单人即可完成拆装搬运，适配频繁换产的加工车间使用。从受力角度分析，钻削过程中钻头产生的径向切削力完全由导向套和导向柱承担，不会传递到安装螺栓上，避免长期使用后安装螺栓松动导致定位偏移，结构的刚性经过校核，在常规高速钢钻头的切削参数下，整体变形量控制在0.005mm以内，完全满足IT7级精度的钻孔加工要求。
