立式磁性过滤装置外壳结构设计

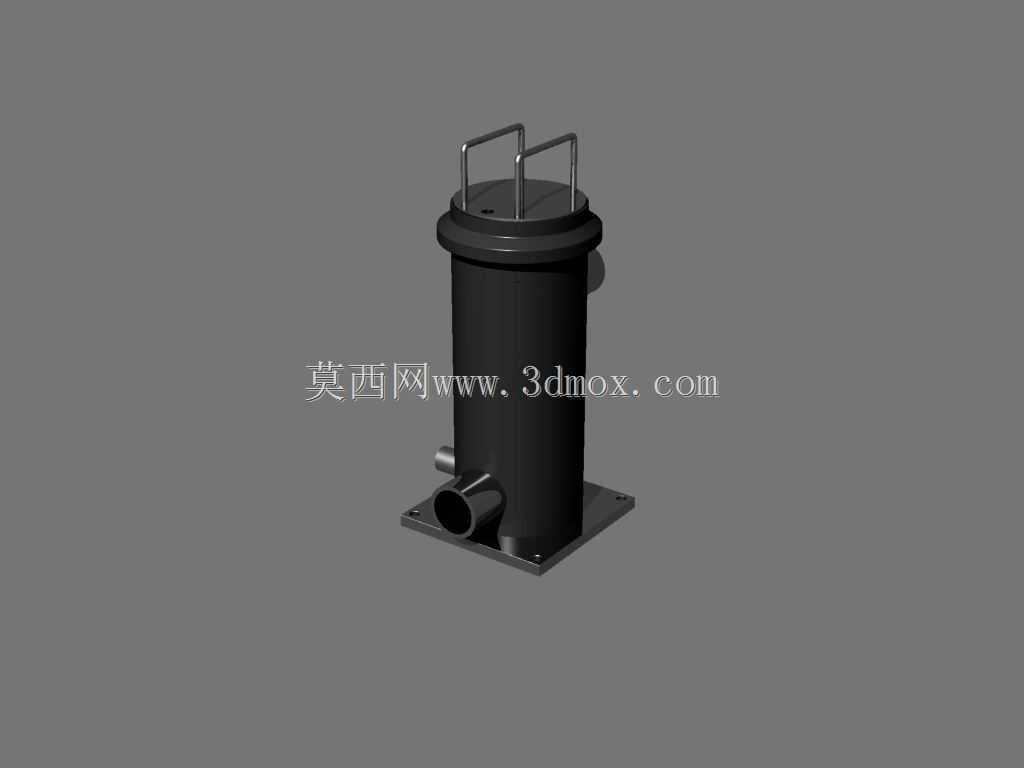

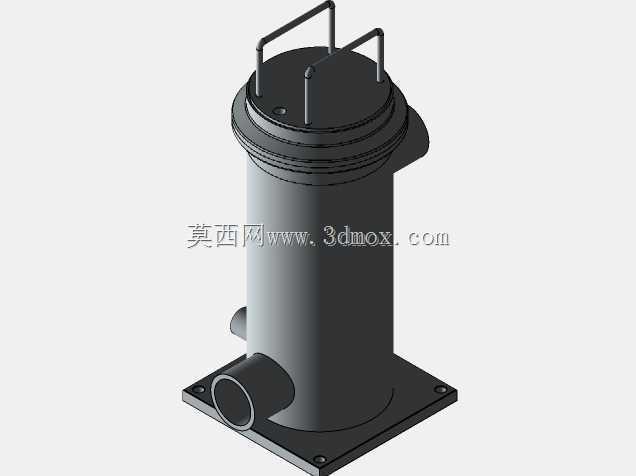

　　在液压润滑系统、切削液循环管路、工业清洗液输送管线这类对流体清洁度有硬性要求的场景里，磁性过滤装置是拦截铁磁性杂质的核心前端部件，这套外壳结构的设计，完全围绕现场安装、运维操作、承压密封的实际需求展开。先从安装边界说起，底部带安装孔的方形法兰底座，是整套装置的承重基础，设计时预留的安装孔位匹配常规工业管架的固定间距，底座与筒体的连接采用满焊结构，避免长期受流体脉冲压力出现焊缝渗漏，筒体侧面预留的两个接口，分别对应待过滤流体的入口与净化后流体的出口，接口的管径匹配常规工业管路的通径规格，不需要额外做变径转接就能直接对接现场管线，减少管路改造成本。筒体顶部的快开压盖结构，是运维便利性的核心设计，压盖上方设置的双提手结构，

　　完全匹配现场操作人员的手动施力角度，不需要借助专用吊装工具就能完成压盖的拆装，日常更换内部磁性吸附组件、清理堆积的铁屑杂质时，单人就能完成操作，大幅缩短设备停机维护的时间。很多现场的过滤装置安装位置在设备侧方的狭窄管廊区域，这套立式筒体的外形做了等径直筒设计，没有外凸的冗余结构，横向占用空间极小，能适配狭窄的安装间隙，不会和周边的管线、阀组产生干涉。从功能实现的角度来说，外壳作为承压腔体，壁厚的选取完全匹配常规工业低压流体管路的承压要求，筒体内壁做了光滑过渡处理，不存在流体滞留的死角，避免杂质在腔体内堆积形成二次污染，进出口的位置做了切向角度的优化，待过滤流体进入腔体后能形成平缓的旋流，延长流体在腔体内的停留时间，

　　让内部磁性组件充分吸附流体中的铁磁性颗粒，不会出现流体短路直通过滤失效的问题。顶部压盖与筒体的密封面采用止口结构设计，配合常规的密封件就能实现可靠密封，哪怕是输送有一定温度的工业流体，也不会出现渗漏问题，压盖的锁紧结构做了隐藏式设计，不会在筒体外部形成突出的磕碰点，避免现场巡检、操作时被剐蹭受伤。很多工厂的切削液循环系统里，铁屑随着切削液进入泵阀、加工主轴会造成部件磨损，这套过滤外壳的内部腔体预留了足够的磁性组件安装空间，能根据流体的杂质含量调整磁棒的排布数量，杂质含量高的机加工车间场景可以增加磁棒数量提升吸附容量，杂质含量低的润滑系统场景可以减少磁棒数量降低流体通过的阻力。另外筒体底部的结构做了微倾斜设计，靠近排污口的位置略低，

　　长时间运行堆积的少量非铁磁性杂质，能在打开排污阀时顺着倾斜面完全排出，不需要拆开设备就能完成腔体积渣的清理。在做三维结构设计的时候，所有的折弯、焊接位置都做了工艺性优化，避免出现过小的折弯半径导致板材加工开裂，所有的棱角位置都做了倒钝处理，不管是加工制造环节还是现场安装运维环节，都不会出现锋利边角划伤人员的问题。安装底座的平面度在设计时就做了公差要求，固定到管架或者设备基座上之后，筒体保持垂直状态，不会因为安装倾斜导致内部磁棒组件偏磨，也不会让密封面受力不均出现渗漏。对比常见的卧式过滤外壳，这种立式结构的占地面积更小，相同通径规格下的处理流量更大，而且杂质会自然沉降到腔体底部，不会因为流体冲刷重新回到下游管路，过滤稳定性更优。在液压站的回油管路安装场景里，这套装置可以直接垂直安装在回油总管上，不需要额外做支撑框架，靠底部法兰就能完全固定，日常巡检只需要观察进出口的压力差，就能判断内部杂质的堆积情况，压盖的提手位置刚好在操作人员站立操作的高度范围，不需要登高或者俯身就能完成拆装操作，完全符合工业现场的人机工程要求。
