快开式角阀多棱防滑操作旋钮结构设计

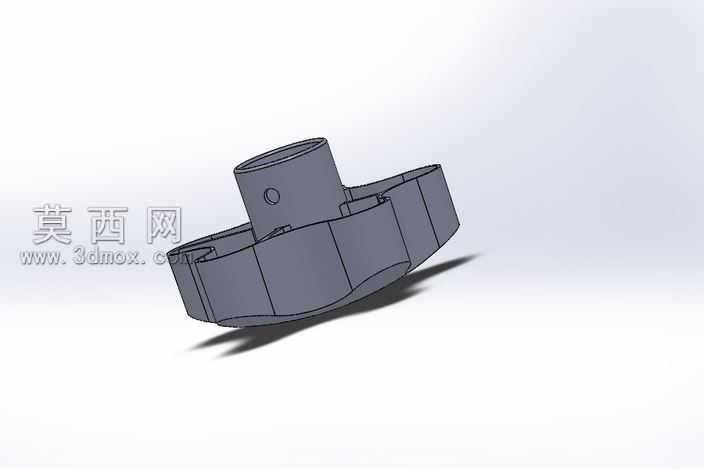

卫浴五金批量生产中，传统一字型水龙头手柄常出现湿手操作打滑、旋钮与阀芯连接位应力开裂的问题，这款多棱结构的操作旋钮，从加工适配角度做了全流程的细节调整。外周的八段平面棱边没有做尖锐直角过渡，每道棱边都留了0.3mm的圆角余量，注塑成型时不会出现边角缺胶、披锋难清理的问题，后续抛光工序也不会因为锐角应力集中出现打磨崩边的情况，适配ABS工程塑料一次性注塑成型的工艺要求，不需要额外做二次修边处理，单工件加工工时能压缩近两成。中间的阀芯连接套筒没有做等厚壁设计，靠近旋钮主体的位置做了1.2mm的加厚过渡区，日常拧动时的扭转应力会顺着加厚区分散到整个旋钮盘面，不会在套筒根部出现应力集中断裂的问题，套筒内壁的定位凹点做了0.15mm的拔模斜度，和阀芯阀杆装配时能顺畅导入，不会出现过盈量过大压裂套筒、或是间隙过大使用时晃荡松动的情况，配合0.1mm的装配公差带，既能保证手动操作时无虚位，也能在长期冷热交替的卫浴环境下，避免塑料件热胀冷缩导致的装配失效。旋钮底部的环形接触面做了0.05mm的微凸设计，和阀体上端面装配时不会出现整面贴合摩擦，拧动时的阻尼感更均匀，不会因为接触面加工平整度误差出现卡滞、拧动偏斜的问题。外周棱边的高度做了差异化设计，靠近手指施力的位置棱边高度比其他位置高0.8mm，湿手沾肥皂泡沫操作时，手指能自然卡入棱边间隙，不需要施加过大握力就能拧动阀芯，不会出现打滑拧不动的情况。整个结构没有做多余的装饰性曲面，所有外表面都是平缓的平面和小圆弧过渡，注塑模具的分型面设在旋钮底部的边缘位置，开模时不会出现粘模、表面拉伤的问题，模具加工时只需要用普通铣刀就能完成型腔加工，不需要定制特殊成型刀具，模具制造成本也能得到有效控制。连接套筒的壁厚从根部到端口做了渐变减薄处理，端口位置壁厚比根部薄0.4mm，和阀杆装配时端口有轻微的弹性形变空间，即使阀杆尺寸有小幅公差波动，也能顺利装配到位，不会出现硬压导致的套筒开裂。
