钻孔加工用刀具定位工装结构

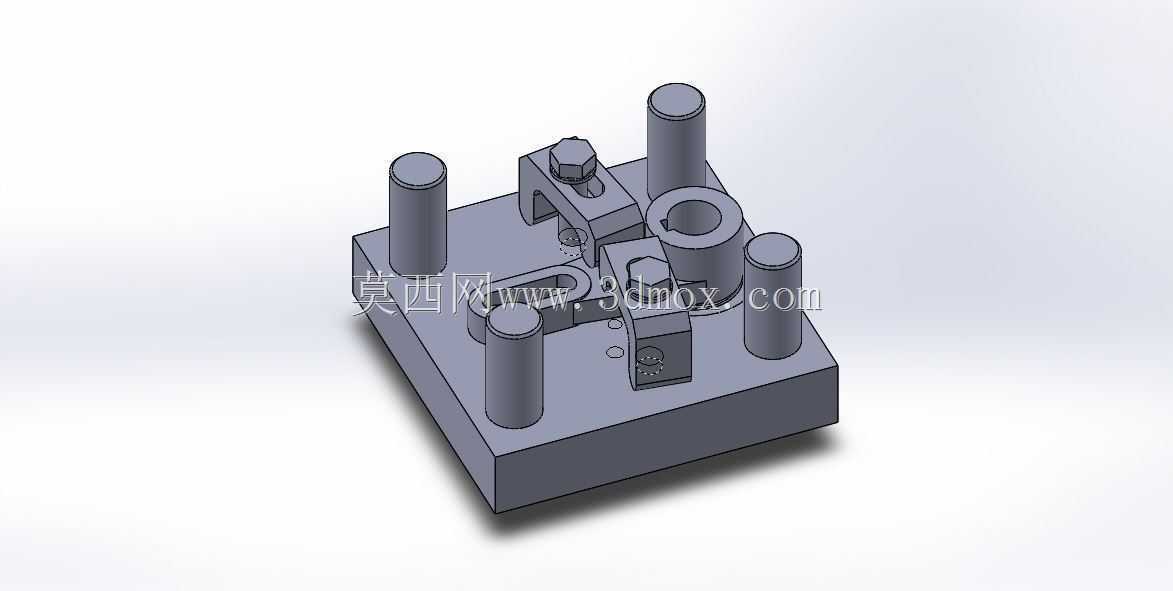

　　在常规金属切削钻孔加工场景中，刀具定位的精度直接决定孔位公差、孔壁粗糙度以及后续装配的适配性，这套定位结构正是为解决批量钻孔作业中刀具偏移、进给轨迹偏斜的痛点设计，可适配台式钻床、立式加工中心等设备的钻孔工序，也可用于钳工手工钻孔的辅助定位，覆盖小型五金零件、模具模板、型材构件的钻孔加工需求。整套结构以方形安装基座为承载主体，基座底面为精加工平面，可直接贴合钻床工作台T型槽面，通过基座四角预留的光孔完成螺栓锁紧固定，安装时无需额外加工适配垫板，基座的厚度经过受力校核，可承受钻孔过程中刀具进给的轴向冲击力，不会出现基座形变导致的定位偏移。基座上设置的四根圆柱导向立柱，采用对称式布局，立柱与基座为过盈配合装配，立柱外圆经过精磨处理，

　　表面粗糙度控制在Ra0.8以内，为上部的定位滑移组件提供垂直导向，保证定位组件上下移动时的轨迹与钻头进给方向完全平行，避免导向间隙带来的角度偏差。中间的核心定位模块集成了刀具导向套、工件压紧机构、位置微调结构：导向套采用可更换式设计，可根据不同直径的钻头、铰刀更换对应内径的导套，导套内孔与刀具的配合间隙控制在0.02mm以内，既能保证刀具顺畅进给，又能限制刀具的径向跳动，减少钻孔时的孔径扩大量；压紧机构采用螺栓压板式结构，压板的压合面做了防滑网纹处理，可在定位完成后快速压紧待加工工件，避免钻孔过程中工件受切削力作用发生位移；位置微调结构通过侧面的调节螺钉实现X、Y两个方向的微量位移调节，调节精度可达0.01mm，

　　可在工件初步装夹后完成孔位的精准对正，无需反复松夹调整工件位置。整套结构的设计充分考虑了加工现场的操作便利性，所有调节部位的操作端都设置在结构外侧，操作人员无需将手伸入加工区域即可完成锁紧、调节操作，降低操作安全风险；结构整体无复杂异形曲面，所有零部件都采用常规机械加工工艺即可制作，维护时仅需更换磨损的导向套、锁紧螺栓等易损件，维护成本较低。从安装边界来看，基座的外形尺寸适配多数中小型钻床的工作台面，安装后不会超出工作台边缘，上部结构的最大高度满足钻床主轴的行程范围，不会出现主轴下行到极限位置仍无法完成钻孔的情况；导向立柱的间距经过优化，既保证了导向的稳定性，又预留了足够的工件装夹空间，

　　可容纳最大边长不超过基座边长三分之二的方形工件、直径适配的圆形工件完成钻孔定位。在实际使用中，这套定位结构可有效降低钻孔工序的对位时间，相比传统的划线打样冲眼定位方式，孔位精度可提升一个公差等级，批量加工时的孔位一致性明显改善，同时能减少钻头因偏斜受力导致的崩刃、折断问题，延长刀具使用寿命，尤其适合小批量多品种的机加工车间使用，无需为每一类工件制作专用钻孔夹具，通过更换导套、微调位置即可适配多种规格的钻孔加工需求。结构的排屑空间也做了针对性设计，定位模块与基座之间预留了足够的排屑间隙，钻孔产生的铁屑可顺着间隙落到工作台面，不会堆积在定位结构内部影响组件滑动，日常清理时仅需用毛刷清扫即可，无需拆解结构清理铁屑。
