蜗轮蜗杆排挡传动结构设计

项目分类:齿轮 发布时间:2022-01-29 ID:528099
  • 蜗轮蜗杆排挡传动结构设计
  • 蜗轮蜗杆排挡传动结构设计

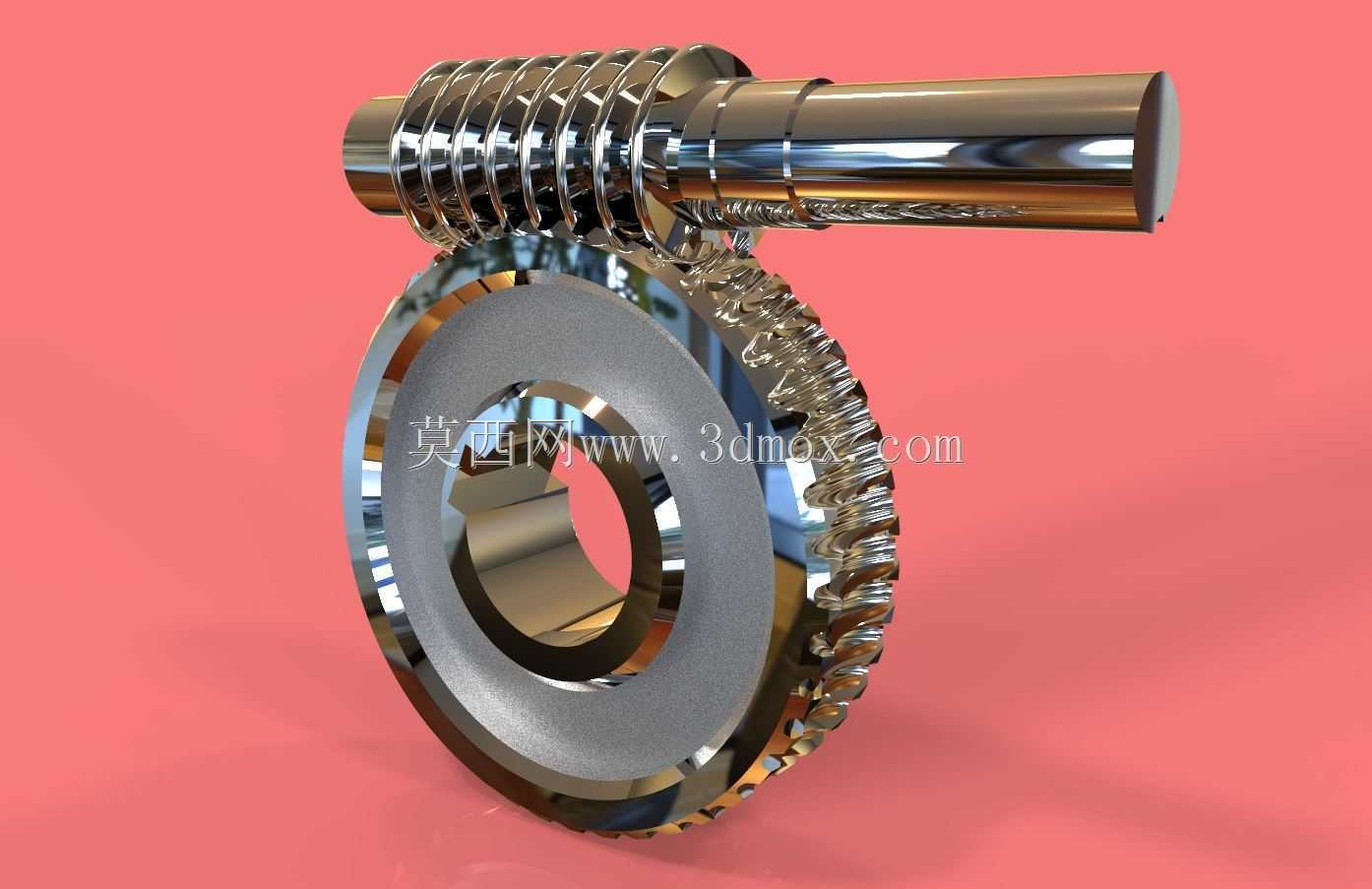

  这套蜗轮蜗杆传动结构,核心适配手动换挡机构的动力传递需求,在商用车手动变速箱、小型工程机械换挡操纵单元中应用广泛,核心作用是将换挡杆的输入力矩通过蜗杆的轴向转动,转化为蜗轮的定轴转动,带动换挡拨叉完成挡位切换,相比直齿圆柱齿轮换挡结构,这类啮合形式能提供更大的传动比,换挡操作时的力矩输入更小,同时自带反向自锁特性,可避免车辆行驶过程中因振动出现跳挡、脱挡的问题,提升换挡机构的工作可靠性。

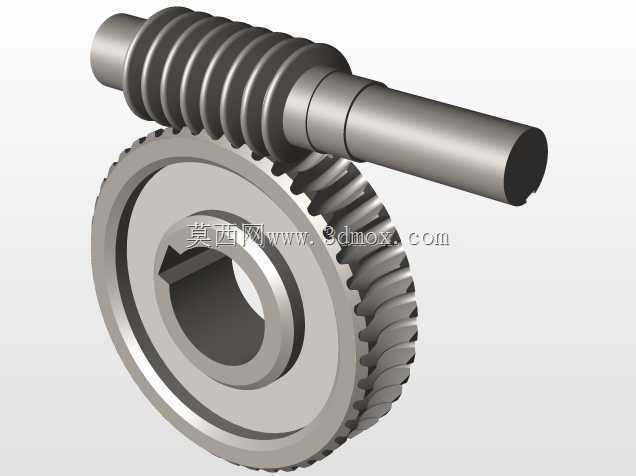

  从设计思路来看,蜗杆采用阿基米德圆柱蜗杆结构,齿形加工难度低,普通车床即可完成齿面切削,适配中小批量的生产加工需求,蜗杆轴采用阶梯轴设计,两端预留轴承安装位,轴肩位置做了圆角过渡,避免应力集中导致轴件断裂,轴端加工有卡簧槽,可通过轴用弹性挡圈完成轴承的轴向定位,不需要额外设计锁紧螺母结构,压缩了整体安装空间。蜗轮采用齿圈与轮毂分体式设计,齿圈选用耐磨锡青铜材质,降低啮合过程中的齿面磨损,轮毂采用45号钢材质,通过过盈配合与齿圈连接,兼顾耐磨性能与结构强度,控制整体制造成本。

  安装边界方面,蜗杆的轴向安装尺寸需要匹配换挡操纵机构的壳体安装孔位,两端轴承位的同轴度公差控制在0.02mm以内,避免蜗杆转动时出现卡滞,蜗轮的中心孔预留花键安装位,可直接与换挡拨叉轴配合,不需要额外设计连接套,蜗轮与蜗杆的中心距严格按照传动比参数设计,啮合侧隙控制在0.1-0.2mm之间,既保证转动顺畅,又避免啮合间隙过大导致换挡行程虚位。齿面接触斑点沿齿高方向不小于40%,沿齿长方向不小于50%,保证载荷均匀分布在齿面上,避免局部应力过大导致齿面胶合或点蚀。

  实际使用场景中,这类结构不需要额外设计自锁机构,依靠蜗杆蜗轮的啮合特性即可实现挡位锁止,在轻型货车、农用机械的手动换挡系统中,这类结构的维护成本更低,齿面润滑采用锂基脂润滑即可,不需要设计复杂的润滑油路,适配开式或半开式的传动工况。设计过程中需要校核蜗杆的刚度,避免换挡力矩输入时蜗杆出现挠曲变形,导致啮合接触偏移,蜗轮的轮毂位置设计有定位销孔,可与拨叉轴完成周向定位,避免传动过程中出现相对转动,保证换挡行程的精准传递。
