带安装支座的滚轮式传动机构三维设计

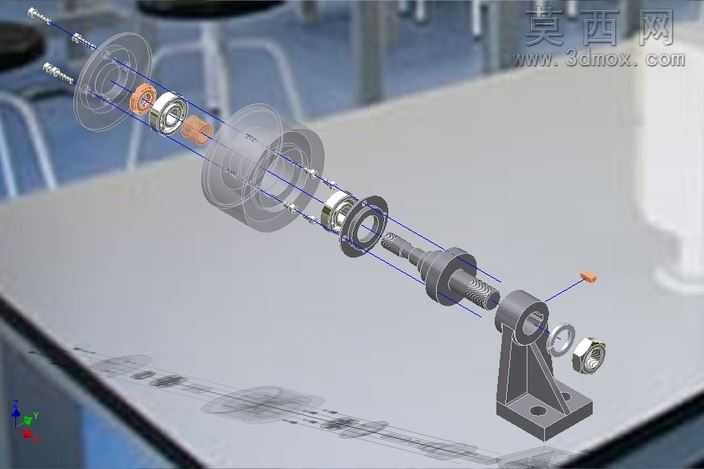

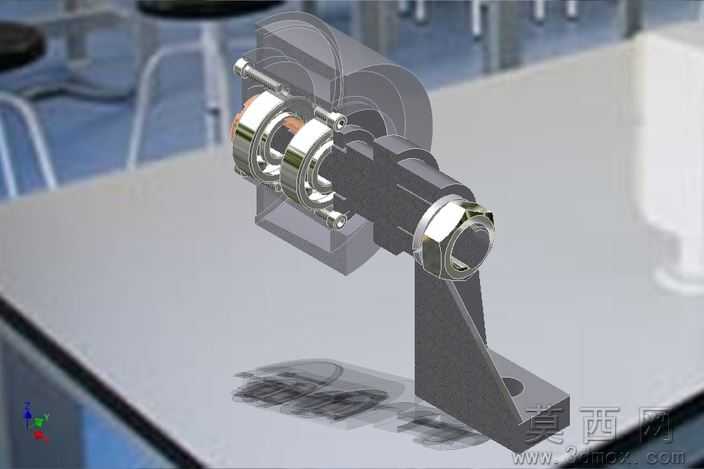

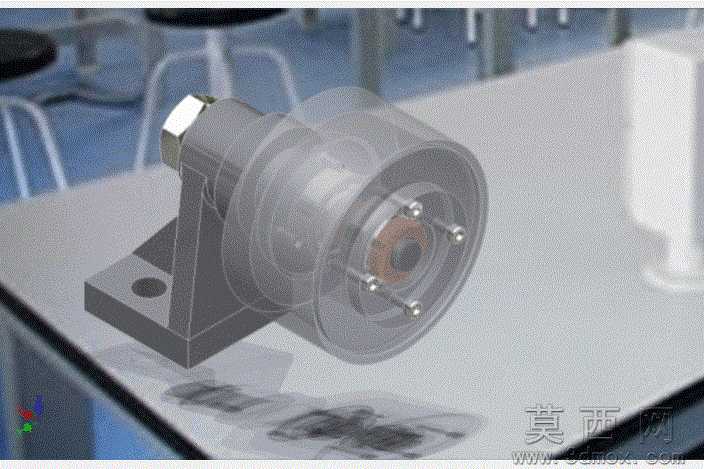

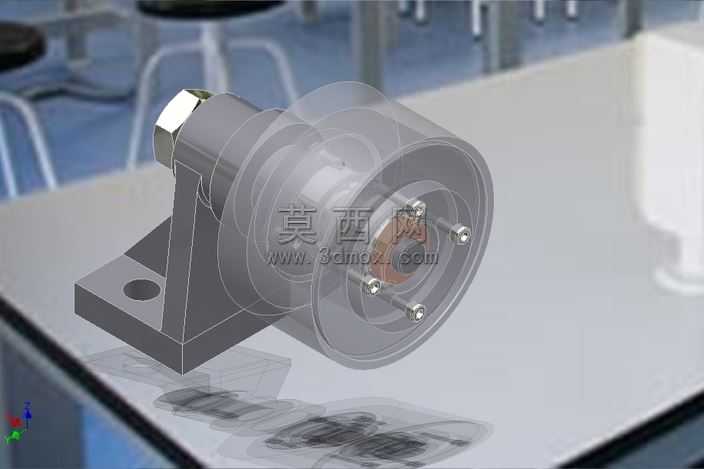

本作品是基于机械基础传动原理完成的三维建模练习作品，整体建模过程依托主流三维设计软件完成，从结构草图绘制到实体特征生成全程遵循机械设计规范。建模初期先完成整体结构的布局规划，将整个机构拆分为安装支座、主轴、滚轮主体、连接紧固件四个核心模块，先绘制安装支座的二维草图，通过拉伸特征生成带安装孔的L型支座基体，对支座的支撑立板部分添加拔模斜度与圆角过渡特征，避免应力集中问题，同时保证支座的安装定位精度。主轴部分采用回转体特征建模，先绘制轴的阶梯轮廓，通过旋转特征生成轴的主体，再对轴端的螺纹连接段添加装饰螺纹特征，匹配紧固件的装配尺寸。滚轮主体部分采用半透明材质渲染，清晰展示内部的轴承安装结构、滚珠定位结构以及端盖的连接孔位，建模时对滚轮内部的轴承安装位做了精确的尺寸约束，保证与主轴的同轴度公差符合设计要求，端盖上的四个连接螺栓孔采用圆周阵列特征生成，保证孔位的均布精度。装配阶段采用自下而上的装配方式，先将轴承组件装配到滚轮内部，再将主轴穿入轴承内圈，完成滚轮与主轴的转动副约束，之后将整个滚轮组件装配到安装支座的支撑立板上，添加同轴约束与轴向定位约束，最后装配轴端的锁紧螺母，添加螺纹配合约束，保证整个机构的运动自由度符合实际工作状态。渲染阶段对安装支座与紧固件采用金属哑光材质，模拟铸铁与镀锌钢材的质感，滚轮外圈采用半透明磨砂塑料材质，内部轴承组件采用亮面金属材质，通过不同材质的区分清晰展示各部件的结构层次，同时添加环境光与阴影效果，提升模型的真实感。整个建模过程重点练习了草图约束、特征生成、装配约束以及材质渲染的基础操作，通过对经典传动结构的复刻练习，巩固了机械设计中公差配合、结构工艺性的相关知识，也验证了基础特征命令在复杂结构建模中的应用技巧，为后续更复杂的机械结构建模打下扎实基础。
