工业传动滚子链精密三维设计模型

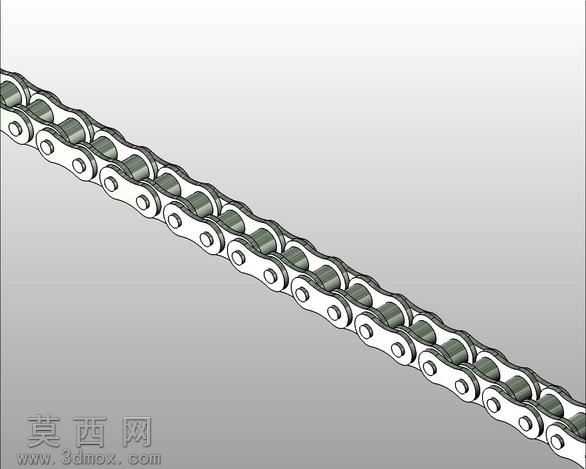

本模型为工业常用精密滚子传动链，建模过程严格遵循机械设计标准中滚子链的尺寸规范，从链节的基础单元开始逐步完成整体装配设计。建模时首先构建外链片、内链片的基础轮廓，通过拉伸、倒角等特征完成链片的实体造型，链片边缘做了符合力学要求的圆弧过渡，既还原真实零件的加工特征，也避免应力集中的结构缺陷。随后依次完成销轴、套筒、滚子的独立零件建模，每个零件的配合尺寸都经过公差适配校验，保证销轴与外链片、套筒与内链片的过盈配合关系，以及滚子与套筒之间的间隙配合能够实现灵活转动。装配环节采用阵列与配合约束结合的方式，先完成单个内链节与外链节的子装配，验证转动灵活性无卡滞后，再通过线性阵列加路径适配完成整段链条的装配，所有链节之间的铰接自由度都保留，可模拟真实链条的弯折传动状态。材质渲染上，链片采用合金钢哑光金属材质，还原经过热处理后的金属质感，销轴与滚子表面做了镀铬亮面处理，区分不同零件的表面工艺特征，整体渲染效果贴近工业实物的视觉表现。设计过程中充分考虑链条的实际使用场景，链节的节距、滚子直径、内节内宽等核心参数均符合通用传动链的标准规格，可直接用于传动机构的运动仿真、装配干涉检查以及教学演示场景，能够直观展示链条的铰接结构与传动原理，为传动系统的整体设计提供准确的标准件参考。
