复式错层结构悬挑式室内楼梯设计

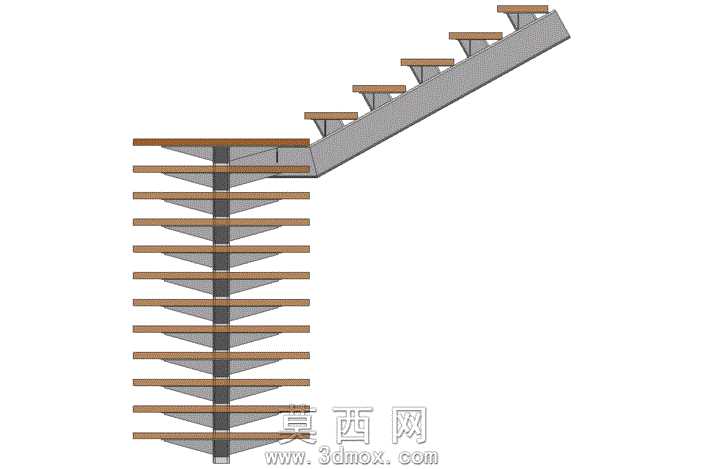

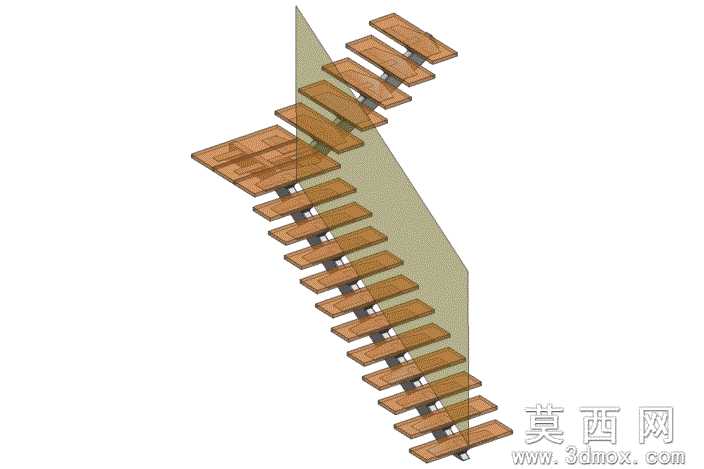

本模型为适配复式、错层住宅空间的室内楼梯三维设计，建模阶段采用NX软件完成全参数化搭建，首先依据室内空间的层高差、通行净宽要求确定整体坡度与踏步尺寸，将每级踏步的踏面宽度、踢面高度设置为符合人体工程学的标准数值，避免通行时出现磕碰、抬脚过高的不适问题。模型结构分为中心支撑立柱、踏步承托三角支架、木质踏面板、上层连接段四个核心部分，中心立柱采用圆形金属截面设计，沿竖向均匀排布三角支撑构件，每一组三角支架都与立柱做刚性连接约束，模拟实际焊接或螺栓固定的受力状态，保证结构稳定性。上层斜向连接段采用侧边梁承托的结构形式，与下层中心支撑楼梯段做平滑衔接，衔接处的平台做加宽处理，满足上下楼转换方向时的停留缓冲需求。材质渲染阶段，踏面板赋予实木纹理材质，调整木纹的走向与踏步长度方向保持一致，还原实木踏步的温润质感；支撑结构与侧边梁赋予哑光金属材质，调整金属粗糙度参数模拟钢结构的磨砂漆面效果，两种材质形成冷暖对比，既凸显结构的力学美感，也适配多数现代家装的风格调性。设计过程中充分考虑空间利用率，中心支撑的悬挑式结构无需占用过多地面空间，相比传统双跑楼梯能够节省近百分之四十的投影面积，非常适合小户型复式空间使用；同时对每一处连接节点都做了细化建模，还原实际施工中的固定件结构，能够为后续的楼梯生产、安装提供精准的三维参考，也可用于家装方案的效果展示，帮助业主直观了解楼梯安装后的空间形态与通行体验。
