大功率晶体二极管STTH1002TV1结构设计

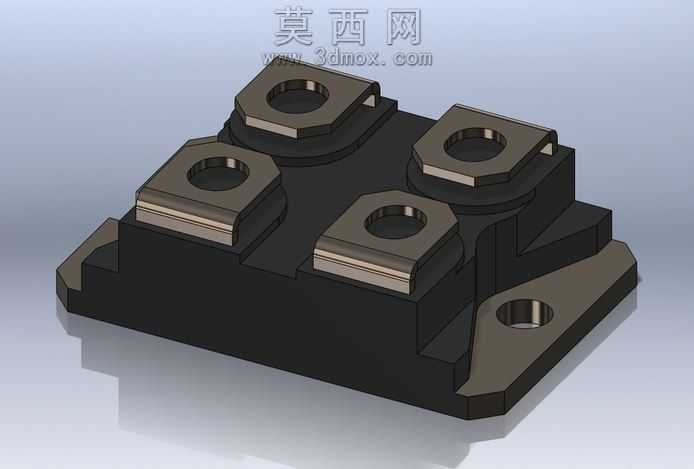

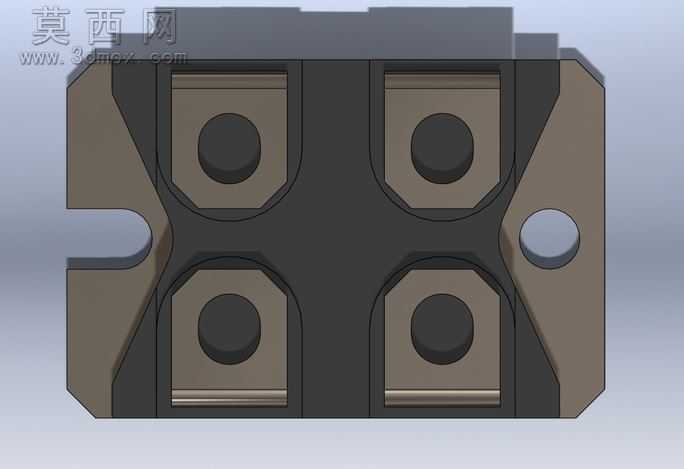

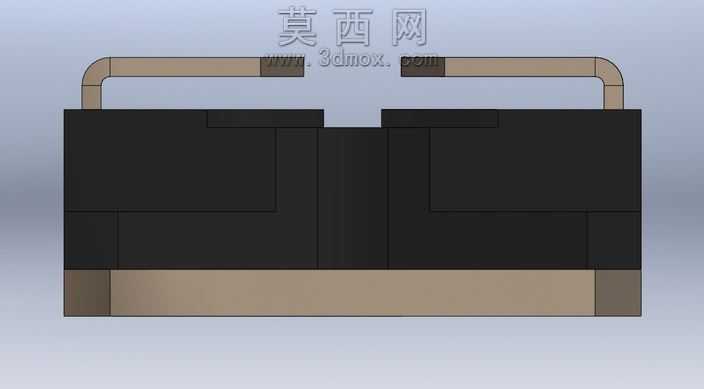

本作品为大功率晶体二极管STTH1002TV1的三维参数化建模成果，建模阶段以器件实际量产规格为核心基准，首先梳理器件的整体布局逻辑：主体采用高导热绝缘基座作为承载结构，基座上方规整排布四个带金属压接端子的二极管芯片单元，基座侧边预留两个定位安装孔位，整体结构完全匹配工业电力电子场景的安装使用需求。建模过程中首先搭建基座的实体特征，通过拉伸、切除命令完成基座的外形轮廓、安装孔位的精准构建，对基座边缘做符合工业生产工艺的倒角处理，避免锐边带来的安装风险与应力集中问题。针对四个压接端子单元，采用模块化建模思路，先完成单个端子的结构绘制：包含底部的芯片贴合平面、中部的导电连接基体、上部的接线固定孔，端子边缘做卷边加固结构设计，还原真实器件的机械强度设计细节，完成单个端子建模后通过阵列、定位装配完成四个端子的排布，保证各端子的间距、相对位置完全符合器件的电气安全间距要求。材质渲染阶段针对不同部件做差异化材质赋予：基座部分采用黑色耐高温绝缘工程塑料材质，调整材质的粗糙度参数还原工业塑封件的哑光质感；金属端子部分赋予镀镍铜合金材质，调整金属反射率、高光参数还原导电端子的金属光泽，同时做细微的表面纹理处理，避免过度光滑带来的不真实感；安装孔位的内壁做金属衬套的材质区分，还原器件安装位的耐磨设计细节。结构设计层面充分考量器件的实际使用需求：四个端子的布局区分阴阳极接线位，大尺寸的压接面可适配大电流接线的连接需求，基座底部的平整平面可贴合散热基板安装，保障器件工作时的热量导出效率，侧边的安装孔可通过螺丝直接固定在散热装置或设备安装板上，无需额外的固定结构。建模全程严格遵循尺寸精度要求，所有特征的尺寸公差控制在工业设计允许范围内，各部件的装配间隙完全匹配实际生产的装配工艺要求，既还原了器件的外观形态，也完整呈现了内部的结构设计逻辑，可用于电力电子设备的装配仿真、散热模拟、安装布局校验等场景，为相关电路设计、设备结构设计提供精准的三维模型支撑。
