垂直立柱搭配斜向支撑导向机械结构

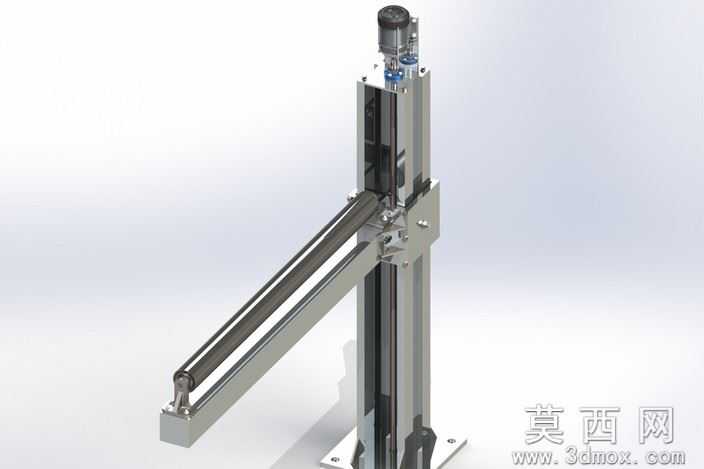

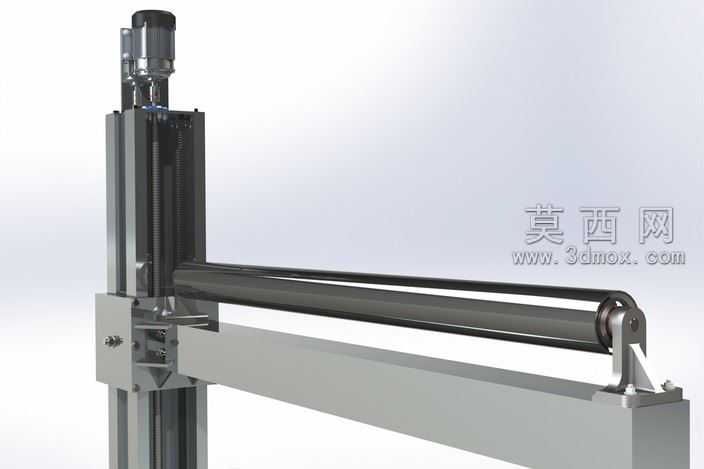

该三维模型采用SolidWorks软件完成全参数化建模，整体结构由垂直布置的立柱主体、斜向延伸的支撑导向臂、顶部驱动组件以及底部安装基座四大模块构成。建模过程中首先搭建垂直立柱的主体框架，采用铝合金型材的截面特征完成立柱主体的拉伸建模，对立柱内部的线性导轨安装槽、传动丝杆避让腔做了精准的特征切除，保证各部件装配间隙控制在合理公差范围内。顶部驱动单元集成了伺服电机、联轴器与轴承座组件，建模时对电机的安装法兰、联轴器的弹性缓冲结构、轴承座的定位孔位都做了1:1的特征还原，确保驱动端与立柱内部传动结构的同轴度符合设计要求。斜向支撑导向臂采用圆柱形光杆作为主体导向构件，两端分别通过铰接支座与立柱滑台、端部执行件连接，建模时对铰接处的销轴、锁紧螺母、自润滑衬套都做了细节刻画，还原了斜向臂的角度调节与滑动导向功能。材质渲染阶段，垂直立柱与安装基座赋予哑光银白铝合金材质，斜向导向光杆赋予抛光不锈钢材质，驱动电机赋予深灰金属烤漆材质，铰接部位的紧固件赋予镀锌亮银材质，通过不同材质的粗糙度、金属度参数调整，清晰区分不同功能部件的材质属性。结构设计上，垂直立柱承担主升降导向功能，斜向支撑臂承担辅助导向与负载支撑功能，二者配合可实现二维平面内的线性运动输出，底部安装基座预留了多个螺栓安装孔，可直接固定在设备工作台面，整体结构紧凑，传动路径清晰，各部件之间无干涉，可直接用于自动化设备的导向执行模块参考设计，建模过程中所有特征均保留可编辑参数，方便后续根据实际负载需求调整立柱高度、导向臂长度以及驱动组件的选型参数。
