5比1减速比工业齿轮箱三维结构设计

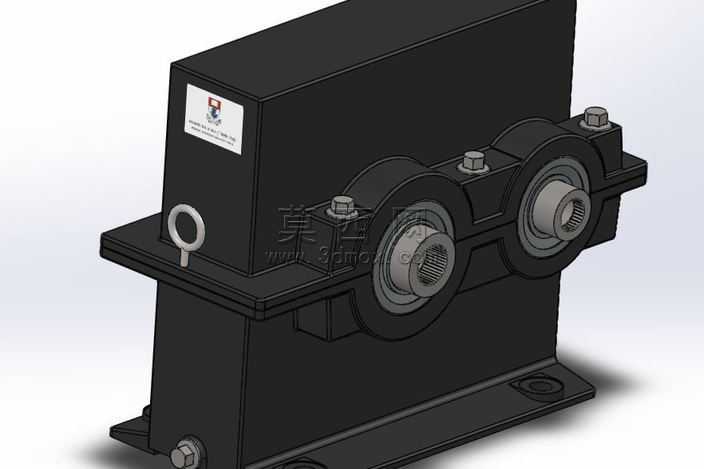

本作品为5:1减速比齿轮箱的三维结构设计，采用三维建模软件完成全参数化建模，完整还原了齿轮箱的所有结构细节。建模过程中首先搭建齿轮箱的整体装配框架，从箱体底座开始逐步构建各个组成部分，箱体采用一体式铸造结构设计，底部设置带安装孔的固定底座，可通过螺栓将整个齿轮箱稳固安装在设备基座上，箱体侧面设置吊环结构，方便设备的吊装与转运。箱体上部的轴承座部位采用分体式压盖设计，通过内六角螺栓实现轴承座的紧固，可方便内部齿轮、轴系部件的装配与后期维护。建模时对输入输出轴的结构进行了精细化设计，两根传动轴均采用花键轴结构，可保证扭矩传递的稳定性与可靠性，轴与箱体之间配置标准轴承部件，既可以支撑轴系的旋转，又能降低传动过程中的摩擦损耗。外观渲染时为箱体赋予了哑光黑色金属材质，模拟实际工业产品的喷塑表面处理效果，轴承、螺栓等标准件赋予金属银灰色材质，吊环、标签等细节部位也做了对应的材质区分，整体渲染效果贴近真实工业产品的视觉表现。设计过程中充分考虑了齿轮箱的实际使用需求，5:1的减速比可实现输入转速降低、输出扭矩增大的传动效果，适用于各类需要减速增扭的工业传动场景，整体结构紧凑，安装固定方式便捷，各部件的装配关系符合机械设计的标准规范，所有配合部位均预留了合理的装配间隙，可直接用于后续的工程分析、装配模拟以及生产加工参考。
