Periflex橡胶缓冲轴连接器结构设计

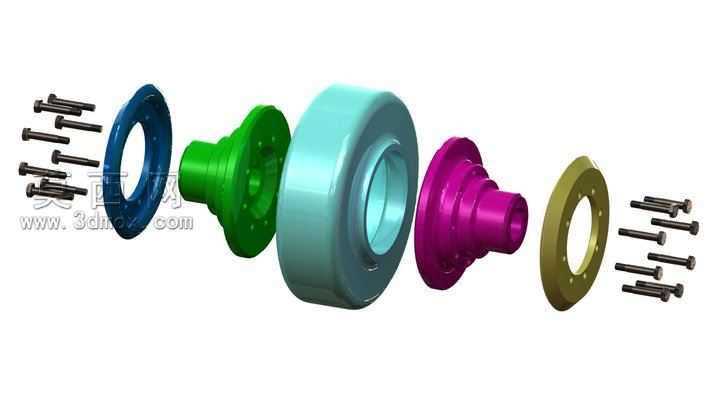

本作品为Periflex轴连接器的三维参数化建模成果，整体采用爆炸视图呈现完整装配结构，清晰展示各组成零件的装配关系与配合逻辑。建模过程中首先依据轴连接器的实际传动工况确定核心尺寸参数，针对两端的金属连接法兰，采用拉伸凸台、圆周阵列等特征完成螺栓孔、定位止口的细节构建，保证法兰端面的平面度与孔位同轴度符合装配公差要求。中间的橡胶缓冲主体是该连接器的核心功能部件，建模时重点还原其弹性体的环形结构与内外圈的连接卡槽，材质赋予上采用半哑光的青蓝色橡胶材质，通过调整粗糙度与漫反射参数，真实呈现橡胶材质的阻尼质感，同时在结构设计上预留足够的弹性变形空间，可吸收两连接轴之间的径向、角向偏差与传动过程中的振动冲击。两侧的彩色金属连接座分别采用不同的金属漆材质区分，通过添加细微的金属颗粒纹理与倒角高光效果，还原金属机加工件的表面质感，配套的连接螺栓采用标准件建模流程，统一螺纹参数与头部尺寸，通过圆周阵列排布在法兰盘上，还原真实的装配固定方式。渲染阶段采用柔和的工作室光源，从多个角度打光突出各零件的轮廓层次与材质差异，爆炸视图的位移距离经过精准调整，既保证各零件互不遮挡，又能清晰展示零件间的装配对应关系。该轴连接器的设计思路围绕柔性传动需求展开，通过橡胶中间段的弹性变形补偿轴系安装误差，同时缓冲传动过程中的载荷波动，降低传动系统的振动与噪音，建模过程中充分考虑零件的可加工性与装配工艺性，所有配合面均预留合理的装配间隙，螺栓孔位符合通用紧固件的安装标准，可直接用于传动系统的虚拟装配验证、运动仿真分析以及后续的工程图纸输出。
