手用等离子切割机可调式圆割辅助夹具

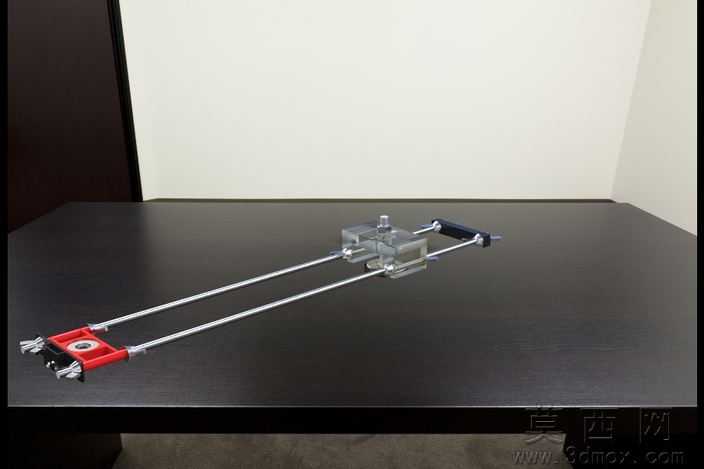

本模型为适配手举式等离子切割机的圆形切割辅助夹具，整体采用三维参数化建模完成，建模过程中优先保证各运动部件的装配干涉校验，确保实际使用时的动作流畅性。模型结构采用双平行光轴作为导向基准，光轴表面做镀铬金属材质渲染，还原真实工装的耐磨防锈属性；两端的定位基座采用红色工程塑料材质搭配金属嵌件的渲染方案，其中一端设置带轴承的旋转枢轴点，枢轴内部集成标准扬声器磁体结构，既可以吸附固定在待切割金属板材表面，又能保证切割过程中夹具绕圆心平稳旋转，不会出现偏移卡顿。滑动座部分采用透明亚克力与金属块组合的材质表现，滑动座可沿双光轴自由调整位置，通过侧面的锁紧旋钮固定到预设刻度位置，以此适配不同半径的圆形切割需求，滑动座上方设置等离子割枪夹持位，可适配常规手持等离子割炬的装夹尺寸，尾部的黑色手柄采用防滑橡胶材质渲染，方便操作人员手动扶持控制切割走向。设计过程中重点优化了整体的受力平衡结构，在旋转枢轴端配置了隐形配重结构，保证切割过程中割炬与板材的距离始终保持稳定，避免因人工手持的抖动造成切割面不齐、圆度超差的问题，同时双光轴的导向结构相比单杆结构抗扭转性能更强，切割大直径圆形工件时也不会出现结构变形。模型渲染阶段采用深色哑光工作台作为展示背景，搭配柔和的侧方打光，清晰呈现各部件的装配关系与材质质感，所有活动部件均保留了正确的运动自由度参数，可直接用于装配模拟与运动仿真验证，也可导出工程图用于实际工装的加工生产，能够有效降低手工等离子切割圆形工件的操作难度，提升切割精度与成品一致性，适配各类常见厚度的金属板材圆割作业需求。
