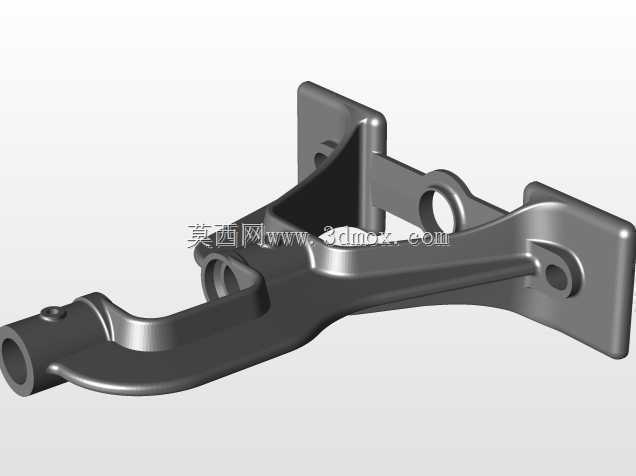

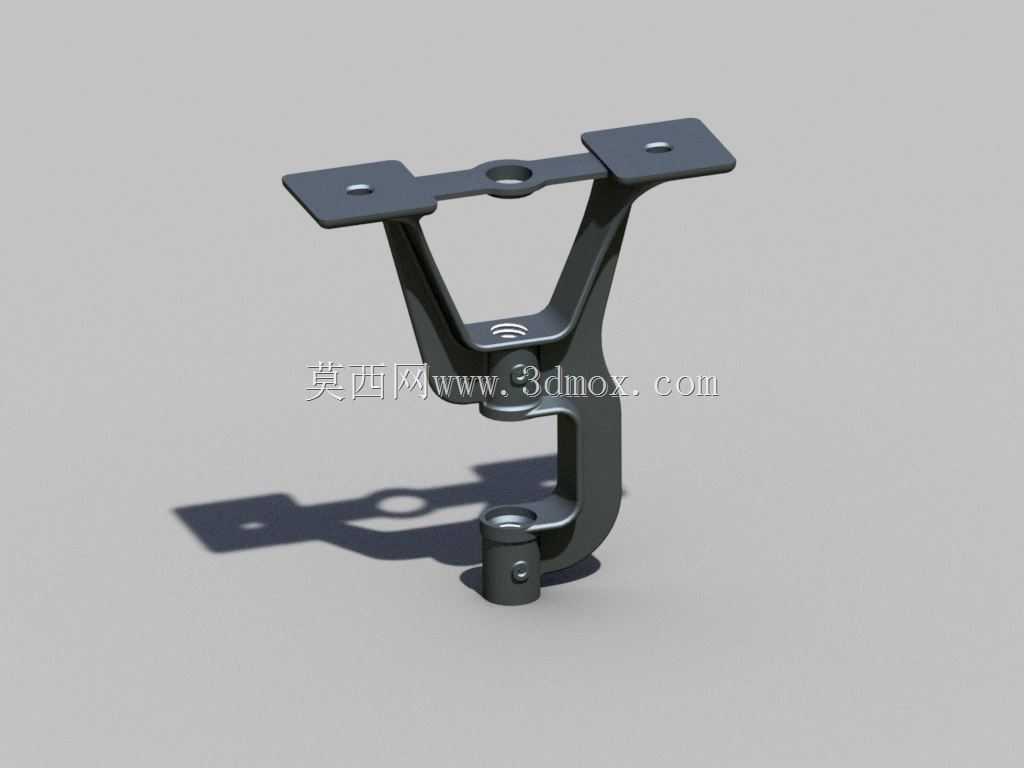

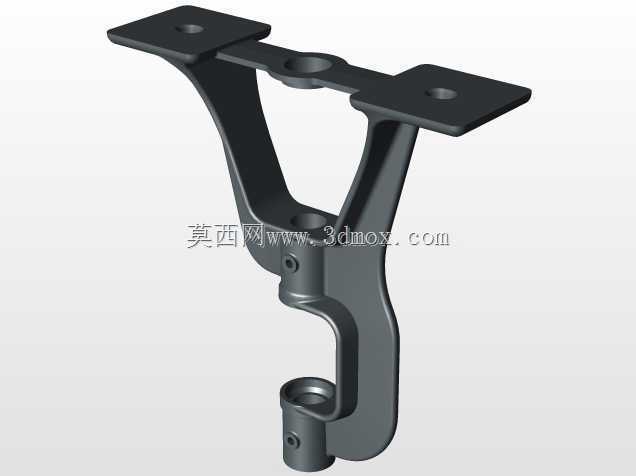

Y型重载铰接支撑固定支架结构

　　这类Y型铰接支撑支架，常被用在需要小角度摆动补偿的重载连接场景里，比如户外设施的杆件铰接位、小型输送线的侧部导向支撑、改装车辆的辅助构件挂载点，还有部分工业设备的舱门开合铰接承重位，核心作用是在提供稳定上部双点固定的同时，预留下部铰接轴的转动自由度，抵消安装面的装配误差，同时承受垂直方向的静载荷与小幅交变载荷。

　　从结构设计逻辑来看，上部采用对称分布的两个安装翼板，每个翼板上预留沉头安装孔，安装时螺栓可完全沉入孔位，不会突出翼板表面造成干涉，两个翼板的间距经过受力核算，能在固定到安装基面后分散上部传递的载荷，避免单点固定带来的应力集中问题。两翼板之间的过渡段采用渐变圆弧过渡的Y型筋结构，没有直角突变的截面，能在铸件成型或者钣金折弯加工时减少应力集中点，长期受载下不会出现根部断裂的问题，筋板中间预留的通孔一方面是为了减轻构件整体自重，另一方面也可以作为走线孔或者辅助定位孔，适配不同场景的安装需求。下部的铰接座采用同轴双孔位设计，孔位内部预留了轴套安装的余量，实际装配时可以根据铰接轴的材质选配铜套或者自润滑轴套，降低转动时的磨损，铰接座侧面的紧定螺钉孔，用来锁定铰接轴的轴向位置，避免设备运行过程中轴窜动脱出，提升连接可靠性。

　　安装边界方面，上部两个翼板的安装孔中心距适配常规的型材安装孔位，不需要额外在安装基面上打孔调整，翼板的平面度控制在安装要求范围内，固定后不会出现翘边虚接的问题；下部铰接孔的中心到上部安装基面的垂直高度，经过尺寸链校核，能保证铰接件摆动时不会和上部安装面产生运动干涉，铰接位的摆动角度范围覆盖常规使用场景的±15°需求，不需要额外加装角度限位结构就能满足大部分工况的使用要求。构件的壁厚设计兼顾了强度与轻量化要求，在受力最大的Y型筋过渡段适当增加壁厚，在翼板非安装区域做了等强度减薄处理，不会出现材料冗余导致的成本浪费，同时整体的载荷安全系数达到常规工业使用的2.5倍以上，能承受短时的过载冲击不会出现塑性变形。

　　实际选型使用时，需要注意上部安装螺栓的预紧力要符合对应规格螺栓的扭矩要求，避免预紧力过大压溃翼板的安装面，或者预紧力不足导致固定松动；下部铰接轴的配合间隙要控制在合理范围，间隙过大会导致铰接位晃动产生异响，间隙过小则会出现转动卡滞的问题，在户外使用时还可以在铰接位加装防尘密封圈，避免泥沙进入铰接孔加剧轴和孔的磨损，延长构件的整体使用寿命。这类支架的结构形式没有多余的装饰性设计，所有的结构特征都服务于受力与安装需求，没有冗余的加工工序，适合批量生产加工，不同的表面处理方式可以适配不同的使用环境，比如电泳处理适配普通室内工业环境，热镀锌处理则可以用在户外有防腐需求的场景。
