手动液压注油枪结构三维设计

　　在车间设备日常运维、工程机械野外维保、小型农机具检修等场景里，手动注油类工具是一线运维人员随身携带的核心器具，这类工具不需要外接动力源，依靠手动施力即可完成润滑脂的高压加注，适配各类带黄油嘴的转动副、铰接点、轴承位的润滑作业，能在无电源、无气源的复杂作业环境下独立完成润滑补给，避免设备因缺油出现磨损卡滞、异响失效等问题。

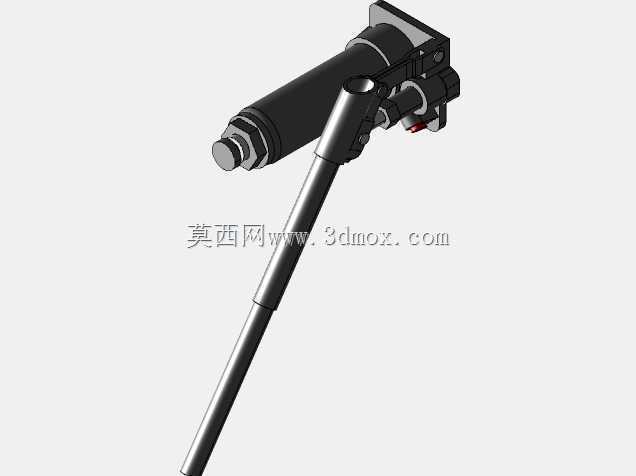

　　这款手动液压注油枪的整体结构采用杠杆式压杆布局，压杆与枪身主体通过铰接销轴连接，操作者单手握持枪身时，可通过连续按压压杆驱动内部柱塞副往复运动，将储油筒内的润滑脂加压后从出油嘴输出，压杆的长度经过人机工程校核，按压行程与施力力度匹配成年男性手部发力习惯，长时间连续作业也不会出现过度疲劳的情况。枪身主体集成了压力生成腔体、单向阀组、出油接口三个核心功能段，内部的钢球式单向阀组采用错位布置，压杆下压时出油端单向阀开启、进油端单向阀关闭，完成高压注油动作；压杆复位时进油端单向阀开启、出油端单向阀关闭，将储油筒内的润滑脂吸入压力腔体，整套阀组的密封面经过研磨处理，可稳定输出高压油流，不会出现泄压回流、出油压力不足的问题。

　　储油筒采用薄壁金属筒体结构，尾部设置了活塞式推脂机构，配合端部的锁止结构，可在装入散装润滑脂或者标准黄油弹后，保证推脂活塞始终贴合润滑脂端面，避免筒内进入空气导致的出油断续、空打问题，储油筒与枪身的连接采用快拆式螺纹结构，拆装时不需要额外工具，旋转数圈即可完成分离，方便快速补充润滑脂或者清理筒内残留的旧脂、杂质。出油端设置了标准规格的外螺纹接口，可适配刚性注油管、柔性高压注油软管、尖嘴注油头等多种不同的注油接头，能应对不同安装位置的黄油嘴加注需求，比如设备深处的隐蔽注油点可搭配柔性软管作业，外露的易操作注油点可搭配刚性注油管提升操作稳定性。

　　从安装边界与尺寸适配角度看，这款注油枪的整体外轮廓尺寸适配常规工具柜的抽屉存放空间，压杆收起时不会突出枪身主体过多，可与其他常规手动工具共同收纳；枪身侧面预留了挂接孔位，可配合挂绳、工具挂钩将注油枪挂在设备侧旁、运维工具包外侧，方便作业时随时取用。铰接位置的销轴采用可拆卸式设计，长期使用出现磨损松旷时，可快速更换销轴完成维护，不需要整体更换枪身主体，降低长期使用的维护成本。枪身表面采用哑光防锈处理，在潮湿、多油污的作业环境下也不会轻易出现锈蚀掉漆的问题，握持位置做了防滑纹理处理，手上沾有润滑脂时也能稳定握持，不会出现打滑脱手的情况。出油嘴位置设置了防滑滚花，徒手即可拧紧注油接头，不需要借助扳手等额外工具，在野外无工具的场景下也能快速完成接头更换。

　　在结构设计过程中，重点平衡了注油压力与操作力度的匹配关系，内部柱塞的直径经过多轮迭代验证，既保证加注时输出的压力足够打通堵塞的黄油嘴、将润滑脂注入配合间隙内部，又不会因为柱塞直径过大导致按压需要的力度超出普通人手部发力范围。压杆与枪身的铰接位置做了加强处理，长期反复按压受力也不会出现铰接位开裂、变形的问题，储油筒的壁厚经过强度校核，在内部负压、推脂活塞施压的工况下不会出现筒体变形、凹陷的问题，保证推脂活塞能顺畅在筒内移动，不会出现卡滞导致的供脂中断。整体结构没有多余的复杂零件，所有易损件均为行业通用规格，后期更换维护时不需要采购特殊定制配件，适配各类常规运维场景的使用需求。
