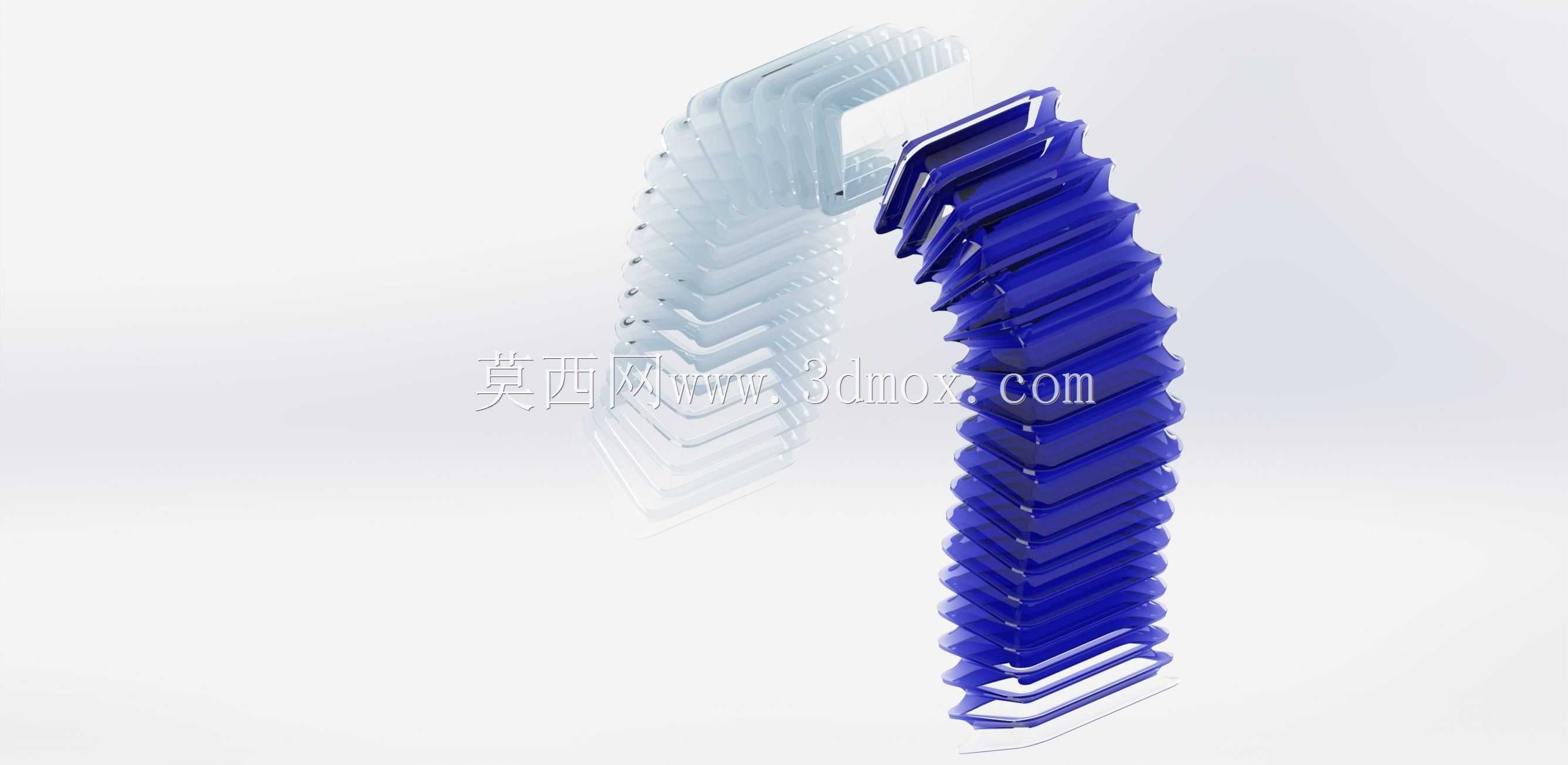

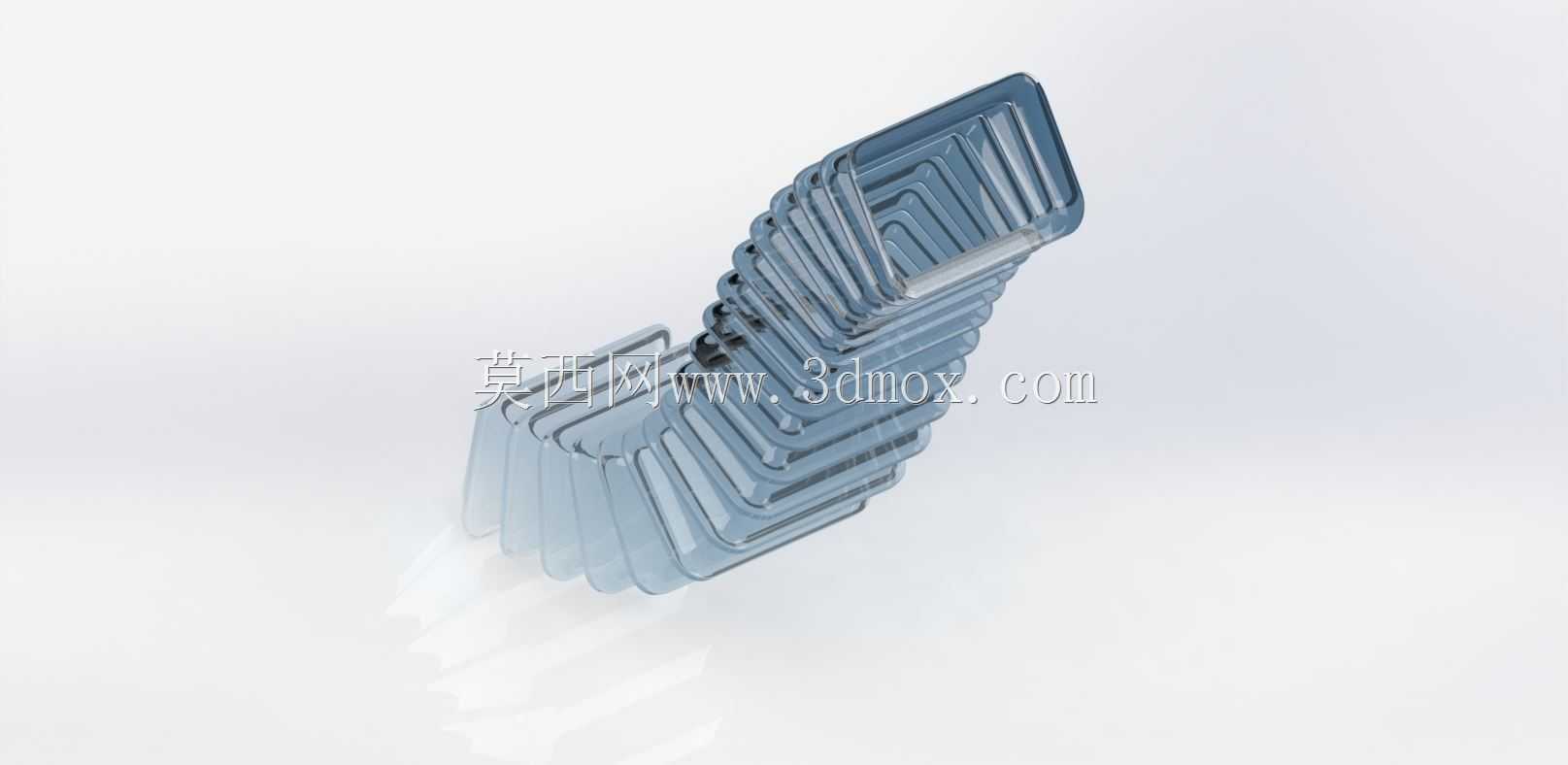

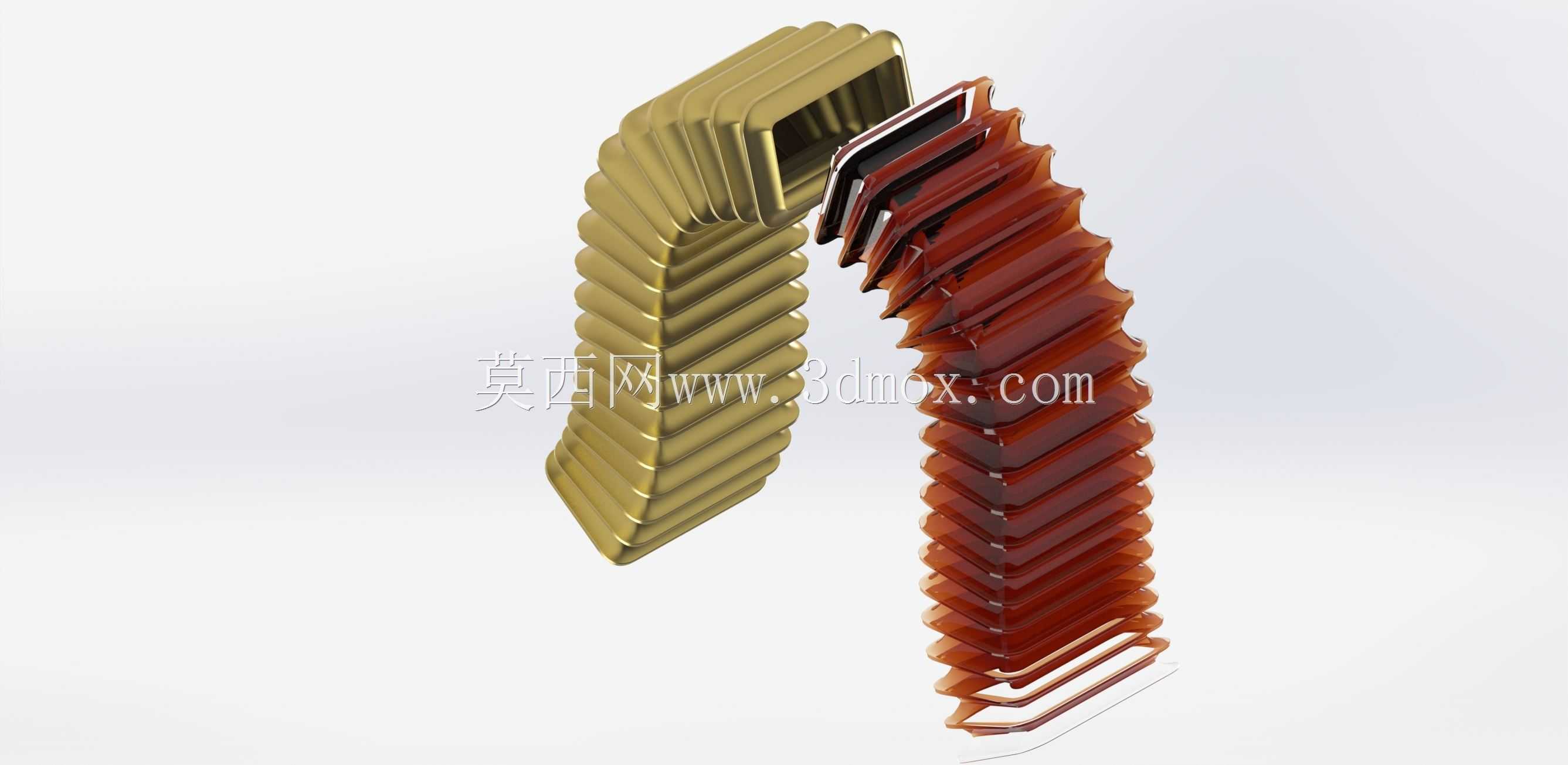

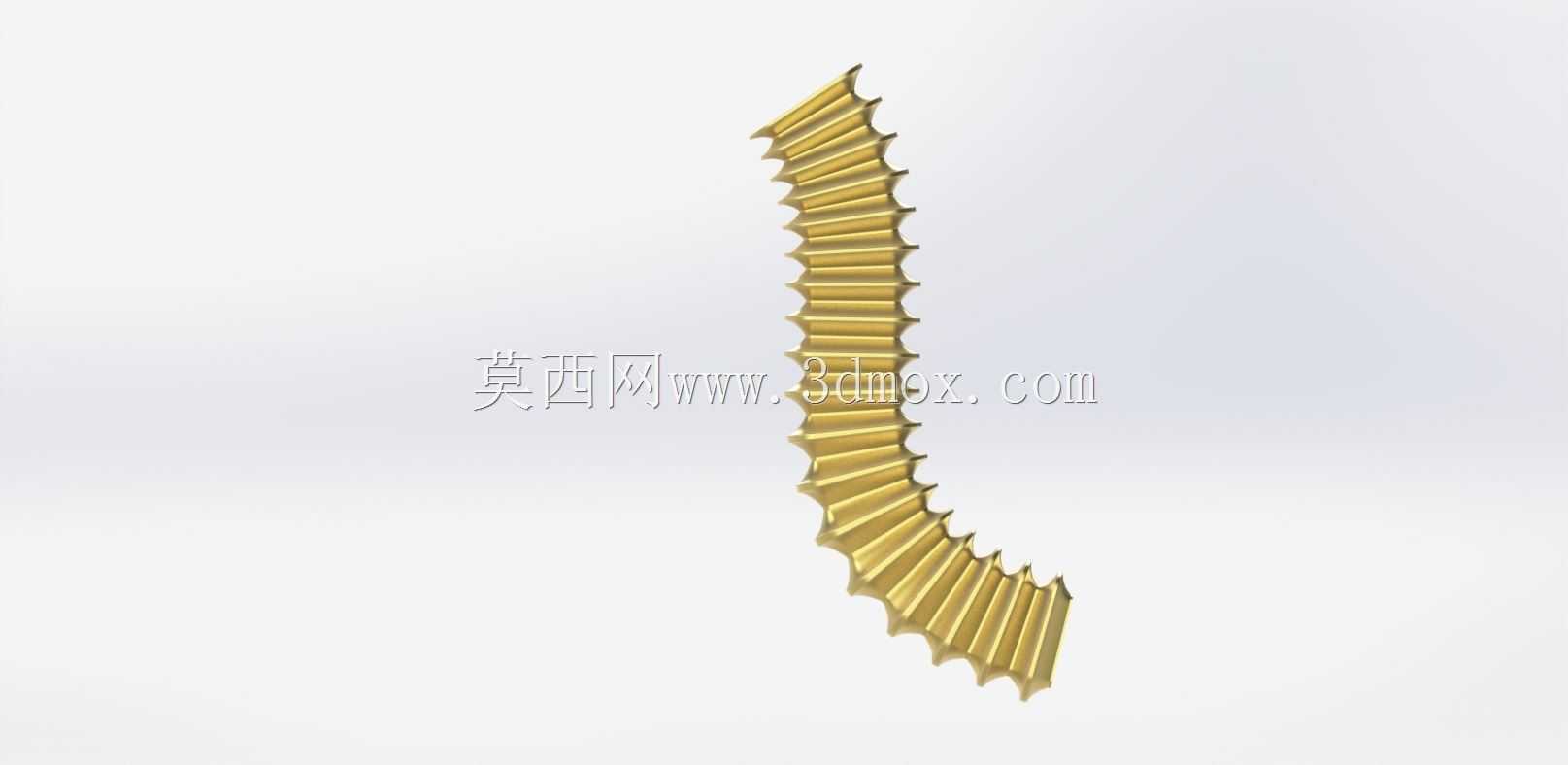

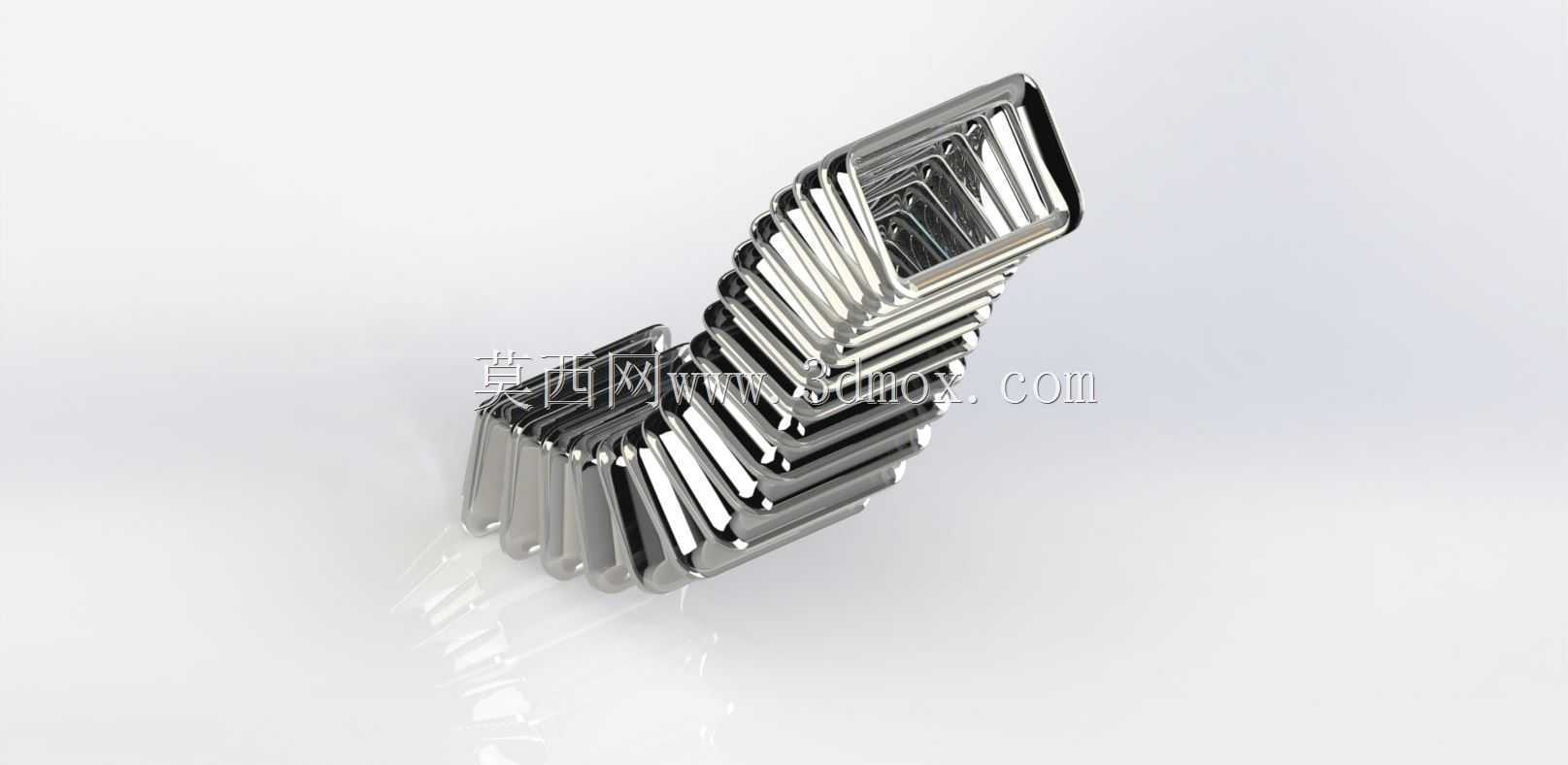

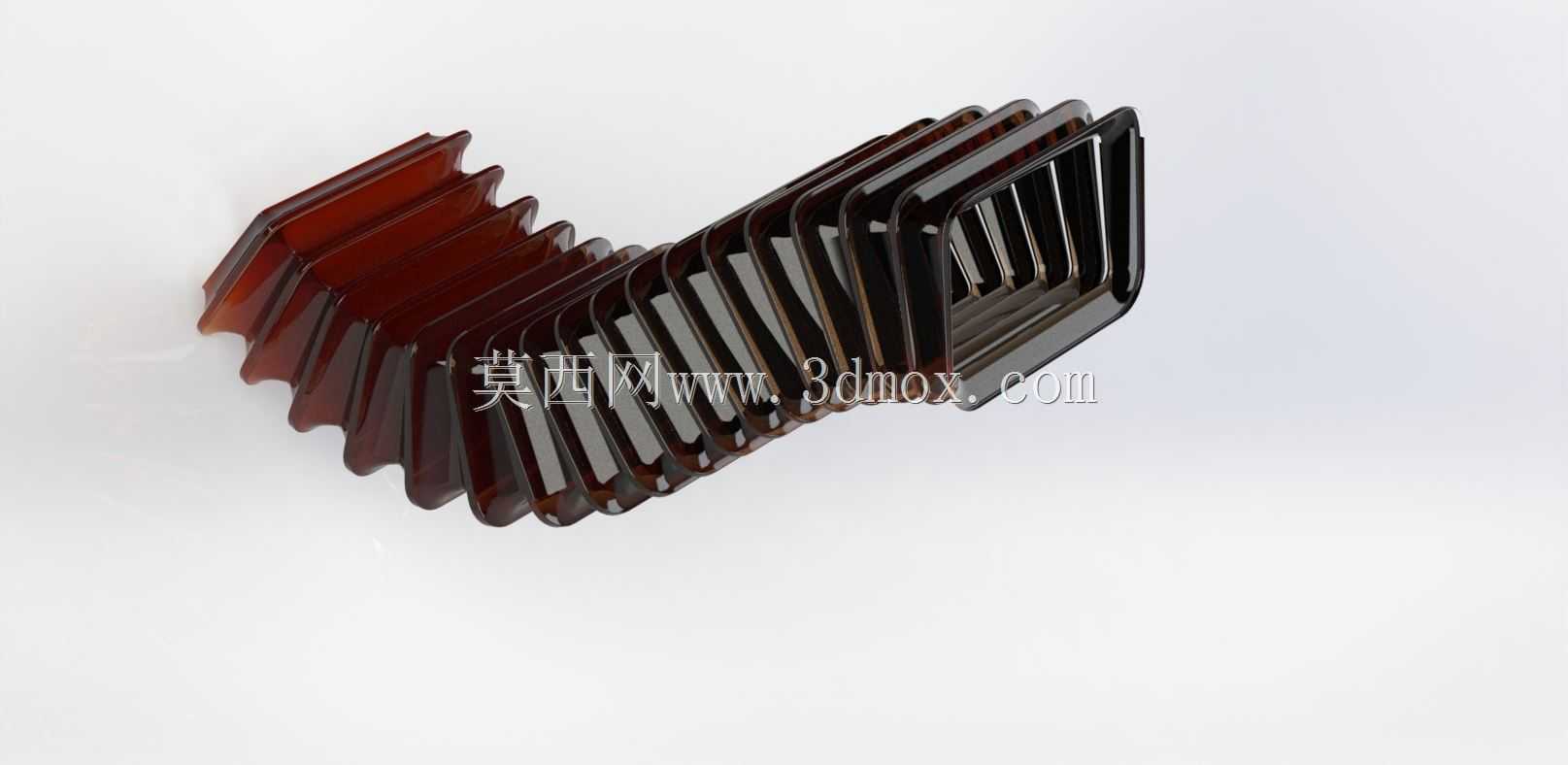

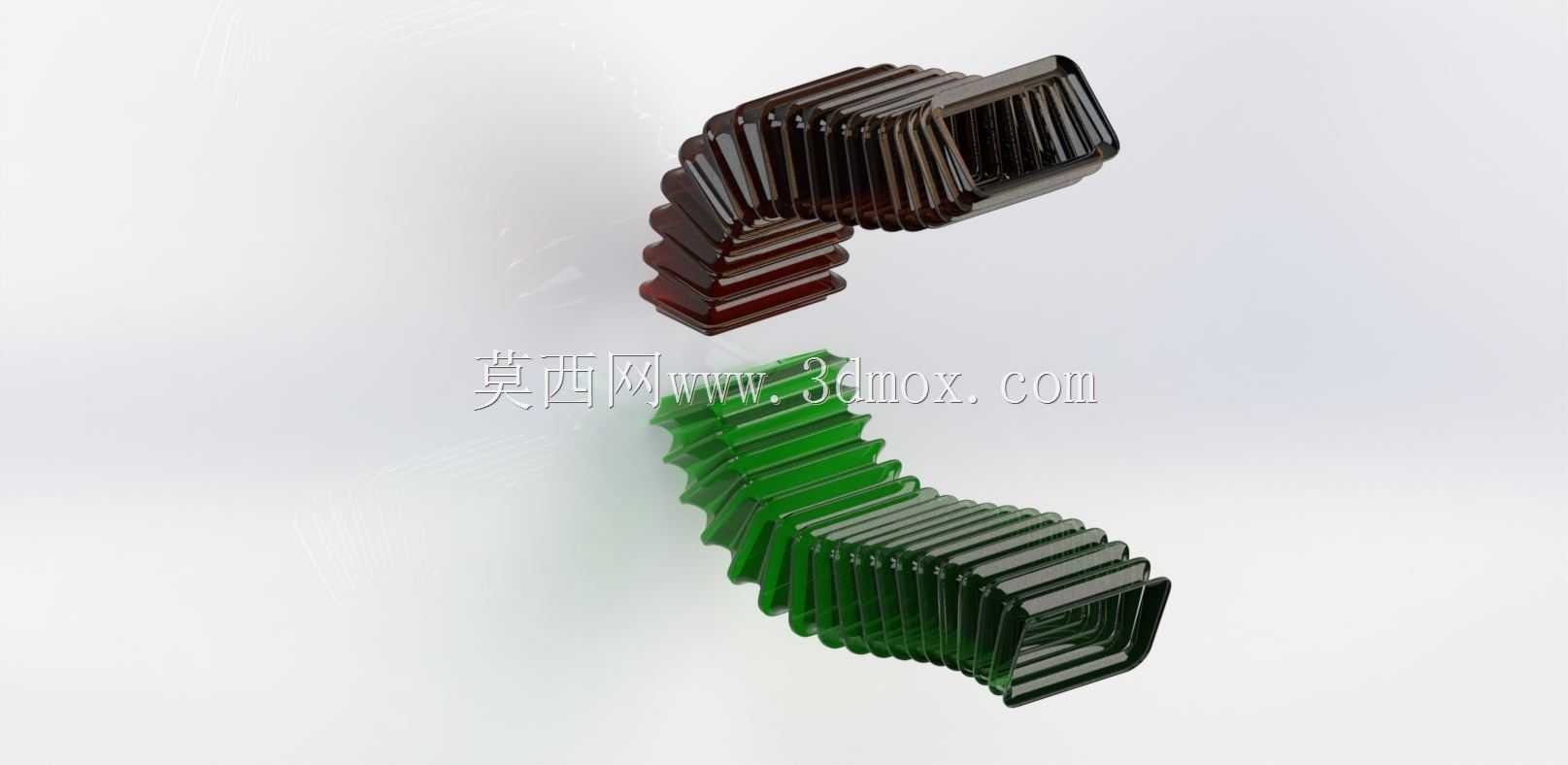

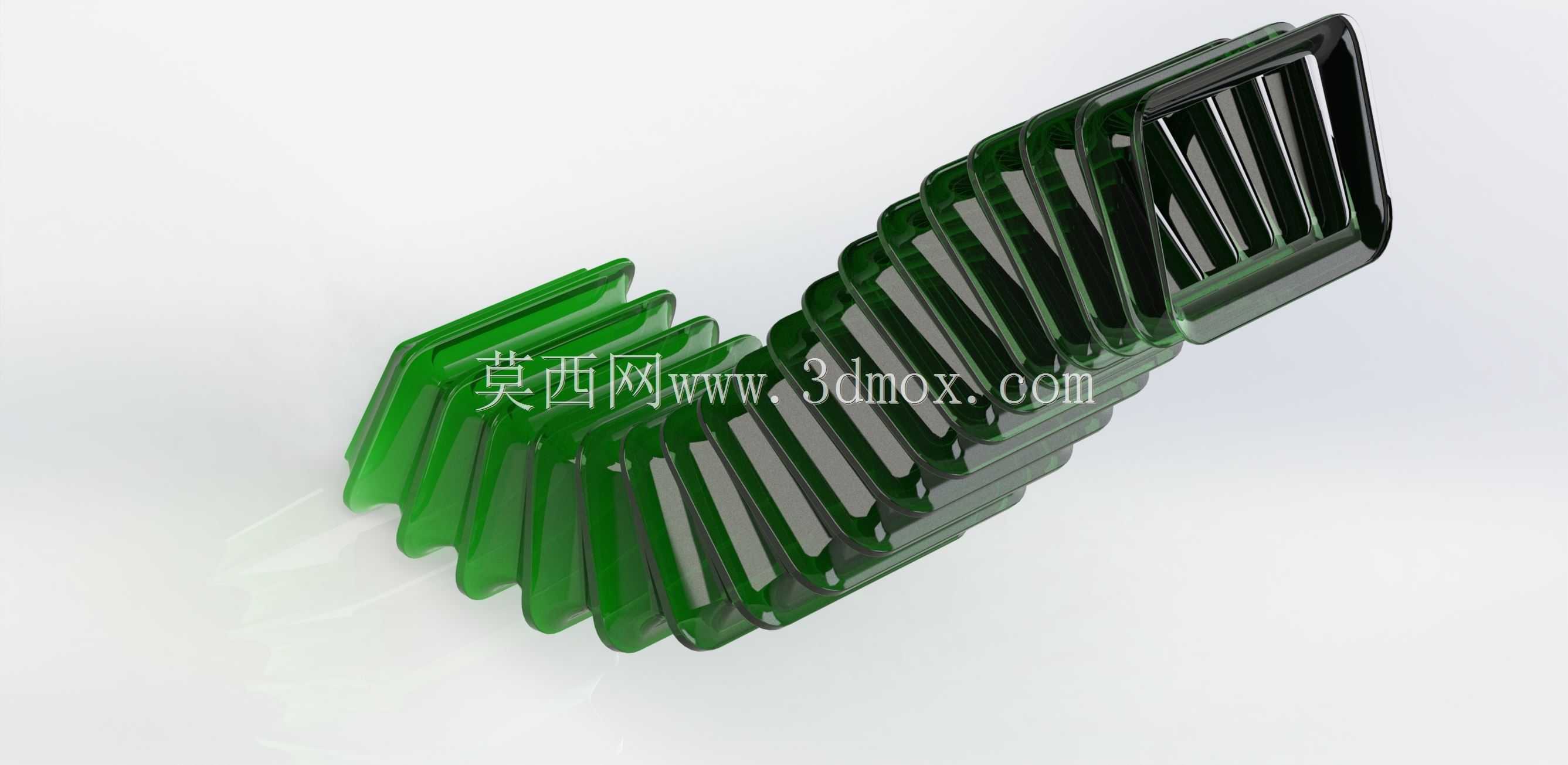

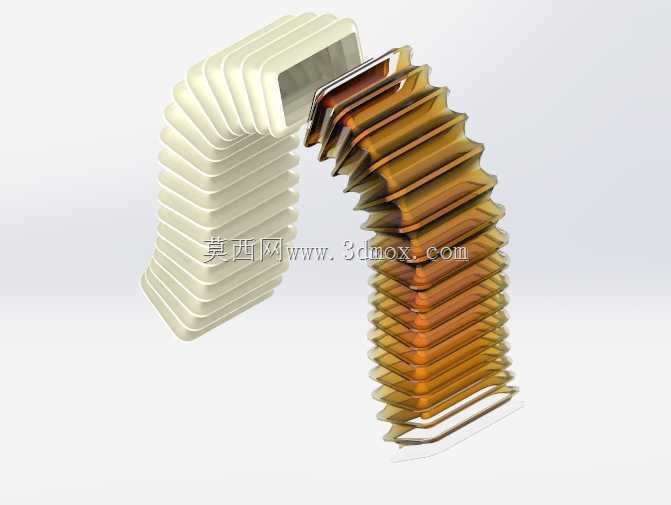

矩形截面凝胶化柔性管路接头结构

　　在流体输送系统的管路布设场景中，尤其是存在管路安装错位、运行振动、角度偏移的工况下，这类矩形截面的柔性接头是补偿管路位移、吸收振动能量的核心部件。不同于常规圆形截面的柔性波纹管接头，该接头采用矩形截面的褶皱式弹性结构，在两个垂直方向上具备差异化的形变补偿能力，适配矩形截面管路的连接需求，常见于通风管路、方形流体输送通道、特种工况的介质传输场景中。从功能特性来看，这类凝胶化材质的柔性接头，自身具备优异的弹性形变能力，既可以补偿管路安装过程中产生的轴向、径向与角向偏差，降低管路对接时的装配精度要求，减少安装环节的应力集中问题；也可以在设备运行过程中，吸收泵体、阀体等部件工作产生的振动，阻断振动沿管路的传递路径，

　　避免管路连接处因长期交变应力出现疲劳开裂、密封失效的问题。同时凝胶化材质本身具备一定的耐介质腐蚀性能，适配常规水、气以及部分弱腐蚀性流体的输送场景，接头表面的连续褶皱结构，是实现柔性形变的核心设计，每一段褶皱都相当于一个独立的弹性形变单元，在接头发生弯曲、拉伸、压缩形变时，褶皱单元可以通过自身的舒展或收拢来吸收位移量，避免接头本体出现过度拉伸导致的结构破损。在设计思路上，这款接头摒弃了常规圆形柔性接头的对称回转结构，采用非对称的矩形截面构型，褶皱的排布方向与矩形截面的长边、短边做了匹配设计，在矩形长边对应的褶皱段，预留了更大的形变余量，适配该方向上更大的位移补偿需求，而短边对应的褶皱段则做了刚度强化处理，

　　避免接头在受压时出现过度形变导致的通流截面变化，保障管路内部介质输送的稳定性。接头两端的连接段做了平直化处理，没有设置褶皱结构，用于和外部管路的法兰或者抱箍结构配合安装，连接段的壁厚略大于褶皱段的壁厚，既可以保证连接位置的结构强度，避免安装夹紧时出现结构破损，也可以保证密封面的平整度，降低连接位置的泄漏风险。从安装边界来看，这类矩形柔性接头的安装需要预留足够的形变空间，不能在接头处于极限拉伸或者极限压缩的状态下完成装配，通常安装时需要预留接头总长度百分之五到百分之十的压缩余量，给运行过程中的热胀冷缩、振动位移留出补偿空间。在管路布设时，接头两端的管路需要设置独立的支撑结构，不能让柔性接头承担管路的整体重量，

　　避免长期承重导致接头出现永久形变，丧失弹性补偿能力。不同于金属材质的柔性接头，这类凝胶化材质的接头自身重量更轻，安装时不需要大型吊装设备辅助，单人即可完成对位安装，同时材质本身的阻尼特性更好，振动吸收的效果优于金属波纹管接头，在对振动控制要求较高的精密设备配套管路、实验室流体管路、小型通风系统中应用优势明显。在实际选型应用中，需要根据管路的通流截面尺寸匹配对应规格的接头，同时确认输送介质的温度、腐蚀特性与接头材质的耐受范围匹配，避免长期接触不相容介质导致材质老化、开裂。接头的褶皱数量是决定其补偿量的核心参数，褶皱数量越多，接头可实现的弯曲角度、位移补偿量就越大，但对应的结构刚度也会越低，承压能力会相应下降，设计时需要根据管路的工作压力、所需补偿量做平衡匹配，在满足补偿需求的前提下，尽量减少不必要的褶皱数量，提升接头整体的承压能力与结构稳定性。这款矩形截面的柔性接头，针对方形管路的连接场景做了专属优化，解决了常规圆形柔性接头无法适配矩形管路连接的问题，在一些特殊结构的流体通道、方形通风管道、设备内部的异形管路连接场景中，可以有效降低管路的装配难度，提升管路系统运行的可靠性，减少后期运维过程中管路泄漏、结构开裂的故障概率。
