矩形段式可弯折挠性接头结构设计

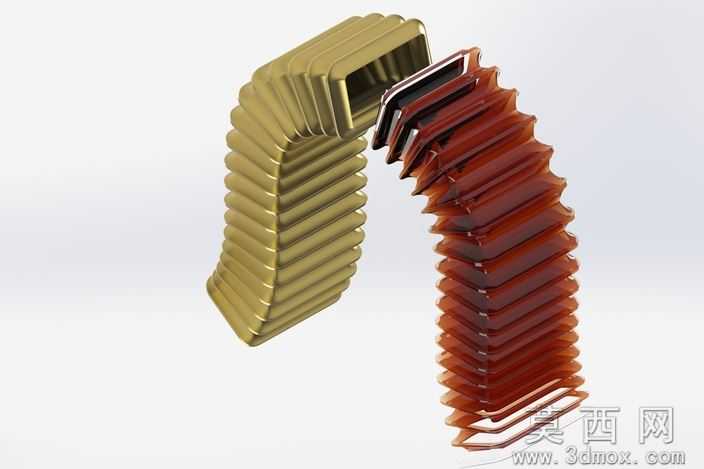

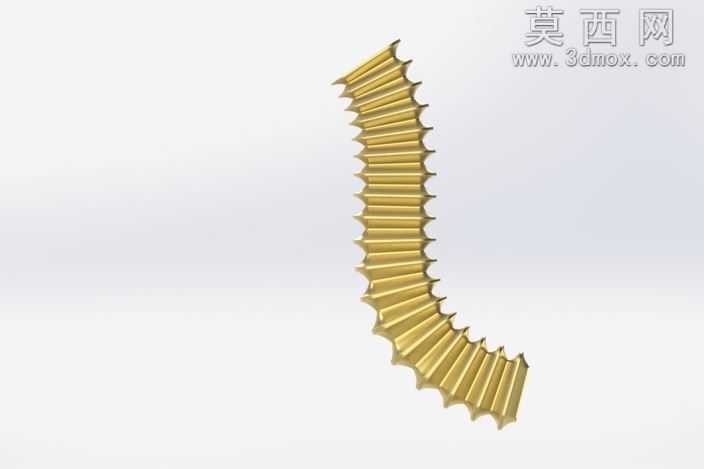

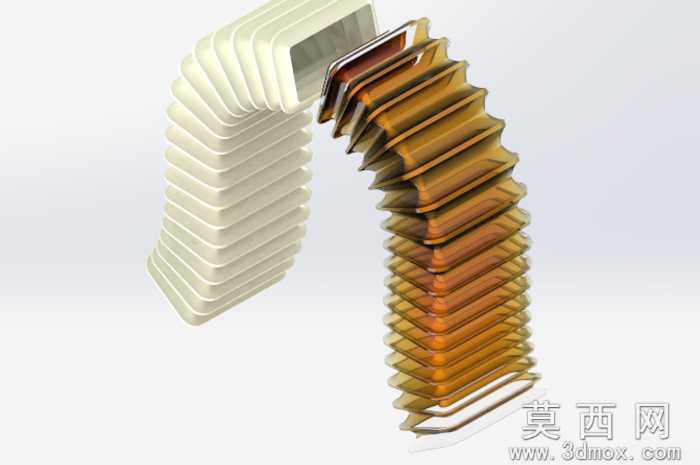

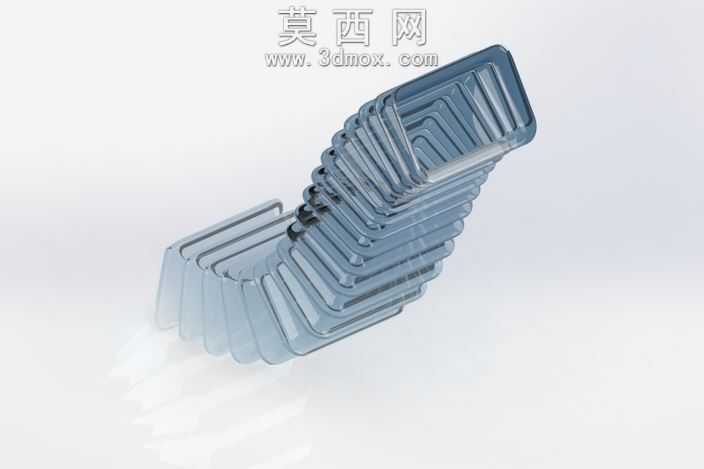

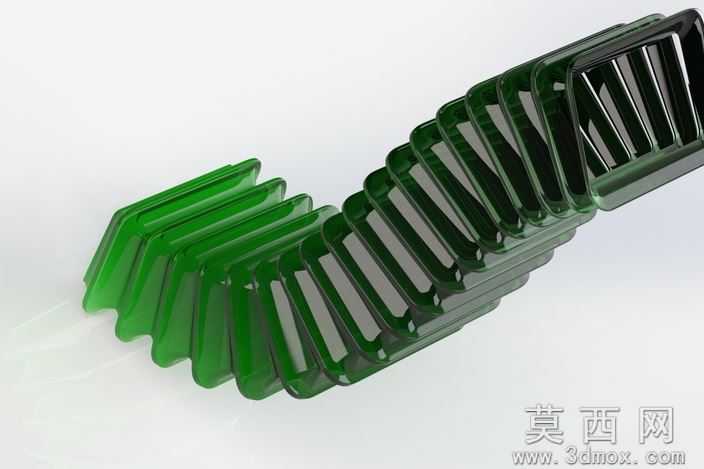

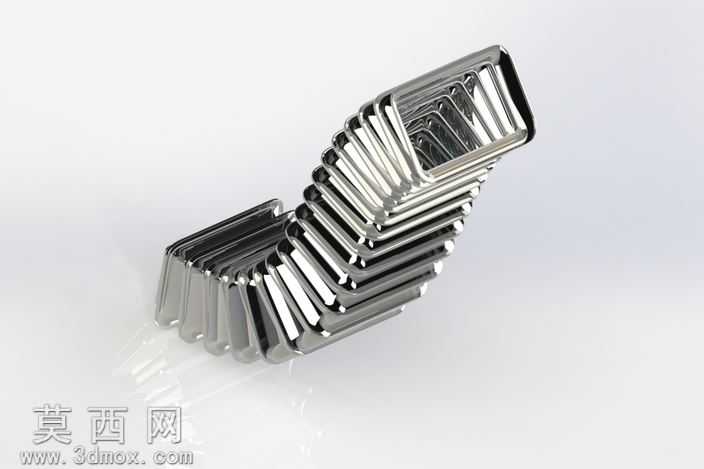

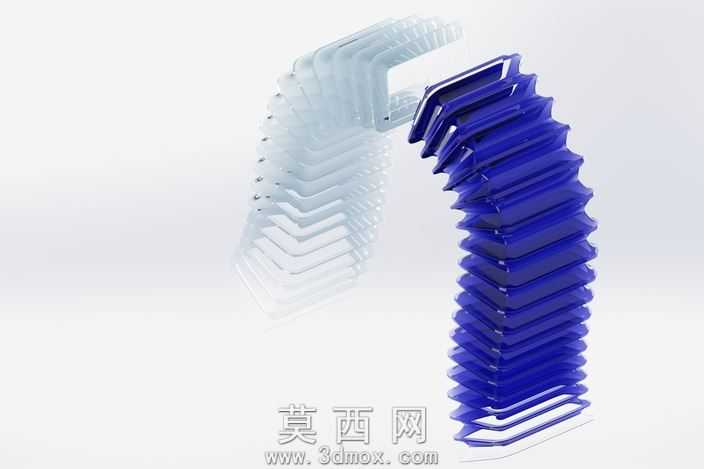

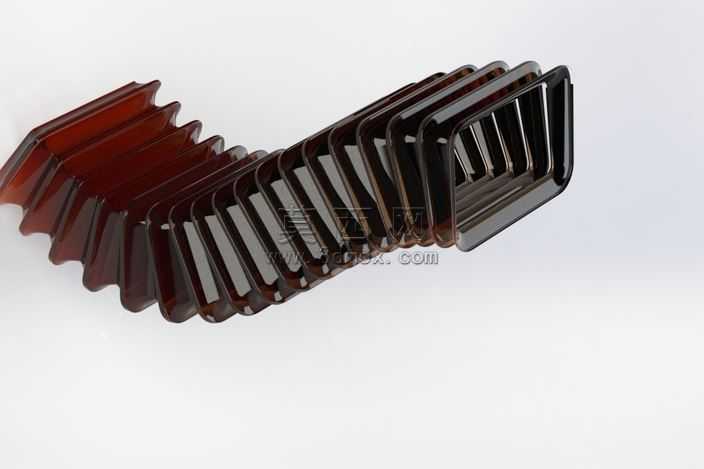

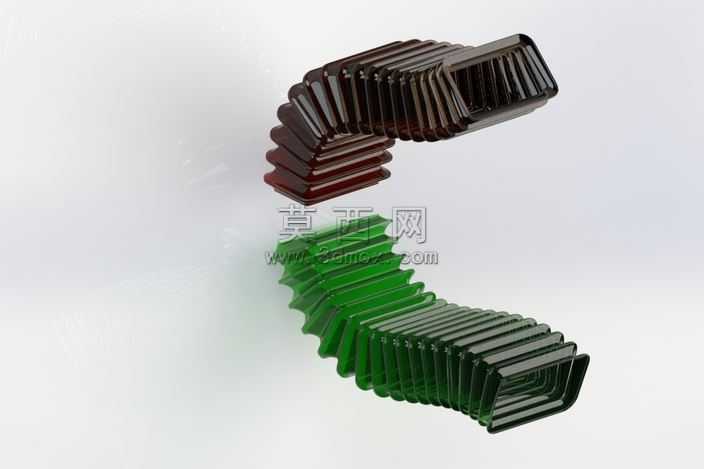

本作品为矩形段式可弯折挠性接头的三维建模设计，建模过程中首先梳理挠性接头的核心功能需求，即实现多方向灵活弯折同时保持结构的规整性与连接稳定性，区别于常规圆形波纹挠性结构，本次设计采用分段式矩形单元拼接的结构形式，每个独立矩形单元的侧边设置适配的卡扣衔接结构，保证相邻单元之间可实现小角度相对转动，多单元串联后即可累积形成大角度的弯折形变能力，满足不同安装场景下的角度适配需求。建模阶段先绘制单个矩形挠性单元的截面轮廓，精准控制单元壁厚、衔接卡扣的配合公差，避免弯折过程中出现结构干涉或者衔接松脱的问题，完成单个单元建模后通过阵列与适配调整完成整体接头的主体结构搭建，两端分别设计对应规格的连接接口，可匹配对应尺寸的矩形管路连接需求。材质渲染阶段选用半透明深绿色工程塑料材质，模拟实际生产中常用的PVC或TPU类柔性工程塑料质感，调整材质的透明度、反光度与折射参数，让渲染效果可以清晰呈现接头的分段结构层次，同时直观展示半透明材质下的内部衔接结构细节。结构设计上重点优化了每个矩形单元的弯折限位结构，让接头在任意弯折角度下都能保持结构形态稳定，不会出现过度弯折导致的管路折堵问题，相邻单元的衔接面做了圆弧过渡处理，既降低弯折时的结构应力集中，也提升了接头反复弯折的使用寿命，整体结构规整，成型后外观呈连续的阶梯状矩形波纹形态，兼具结构实用性与外观辨识度，可应用于需要柔性转向连接的通风、线缆防护、流体输送等场景的管路连接环节，建模过程中对所有配合面做了公差校验，保证模型可直接用于后续的开模生产或者3D打印验证。
