血液透析机医疗设备三维结构设计

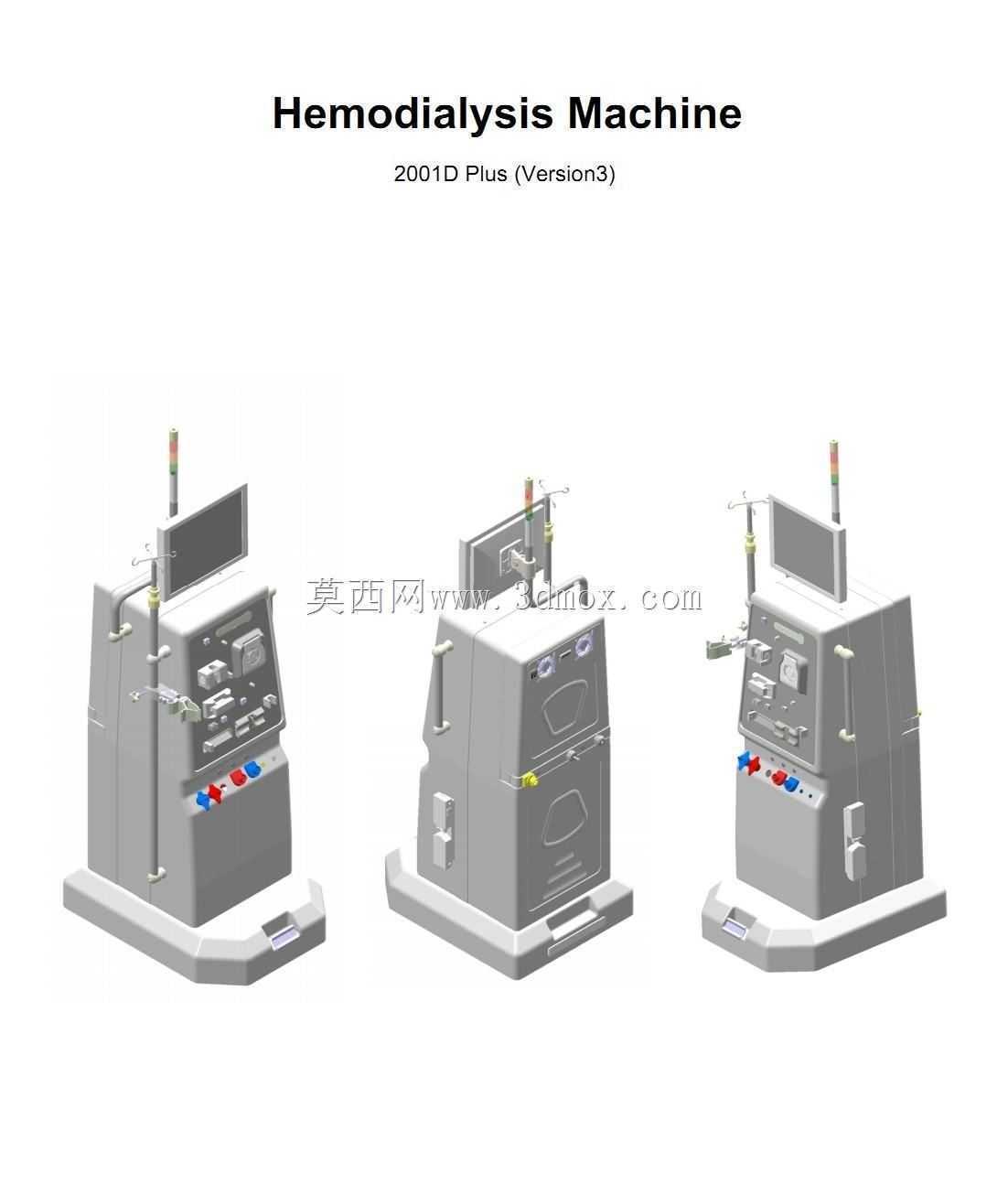

　　在肾内科临床诊疗场景中，血液透析机是终末期肾病患者维持生命的核心治疗设备，其结构设计直接关联治疗过程的稳定性与患者使用安全性。从三维建模的工程视角来看，该设备的整体布局围绕临床操作动线展开，操作面板设置在医护人员站立操作时的手肘高度区间，避免长期操作产生的肢体疲劳，同时将血路、液路的接口区域设置在设备侧下方，既方便管路连接操作，也能预留足够的管路弯折空间，避免管路过度弯折导致的流体通路堵塞。设备底部采用带锁定结构的万向脚轮设计，单轮承载能力匹配设备整体重量，在病房内转运时可灵活转向，到位锁定后不会因管路牵拉产生位移，脚轮安装座与设备底架采用螺栓刚性连接，底架内部预留配重安装空间，避免设备重心过高导致的侧翻风险。

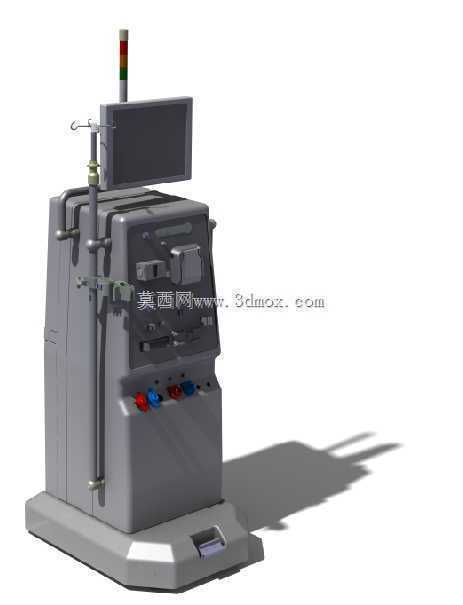

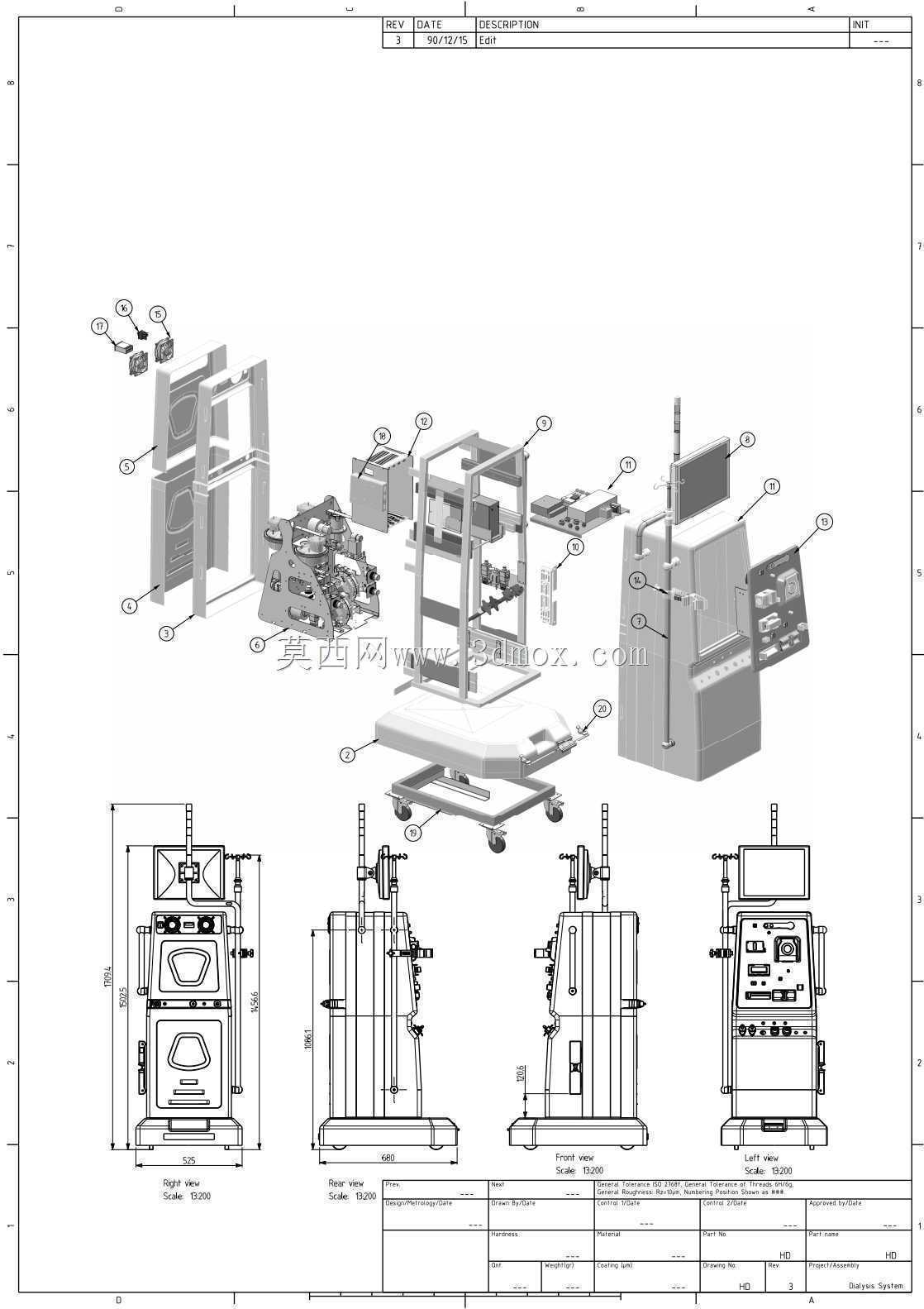

　　设备的外壳采用分块式模块化设计，前侧操作区的外壳做了内凹式处理，将显示屏、操作按键、参数调节旋钮整合在同一倾斜平面上，倾斜角度匹配医护人员站立时的视线角度，无需过度低头或抬头即可读取所有治疗参数，按键区域做了凸起式分区设计，不同功能的按键采用不同的触感标识，戴医用手套操作时也能准确识别按键功能，避免误操作。设备内部的液路模块采用分层排布设计，上层为透析液配比模块，将浓缩液吸入泵、配比腔、加热组件整合在同一安装板上，安装板与设备主框架采用快拆式螺钉连接，后期维护时可整体抽出模块进行检修，无需完全拆解设备外壳；中层为血液循环监测模块，整合了血泵、动脉压监测、静脉压监测、空气监测传感器，传感器的安装位置做了减震处理，

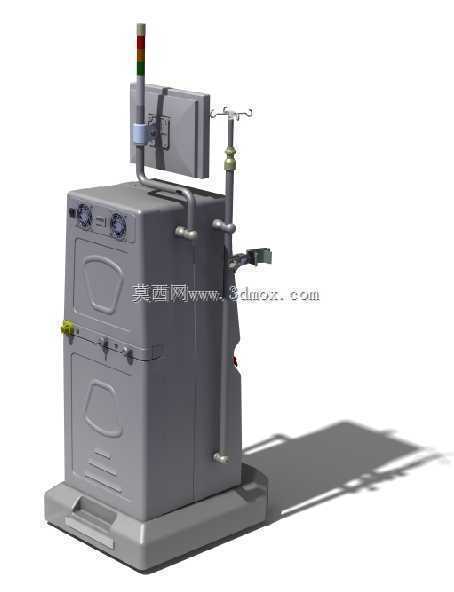

　　避免血泵运转时的振动影响监测数据的准确性；下层为电源与控制模块，与液路模块之间设置了防水隔板，避免液路渗漏时液体接触电气元件引发安全故障，隔板上的走线孔采用防水胶圈密封，所有电气线路沿设备框架内侧的走线槽排布，与液路管路完全分隔，避免管线交叉干涉。设备的侧面预留了透析液桶、置换液桶的放置托架，托架的承重能力匹配满桶液体的重量，托架边缘设置挡边，避免液体桶在设备移动时滑落，托架高度设置在医护人员弯腰可轻松更换的区间，减少更换液体时的腰部负荷。设备后侧设置了电源接口、网络接口、排污接口，所有接口采用下沉式设计，接口外侧设置防护盖板，设备靠墙放置时不会因接口突出导致无法贴墙摆放，预留的墙面安装间隙满足设备散热需求，

　　设备顶部的散热出风口做了格栅式防护，避免异物掉入设备内部，同时格栅的倾斜角度可防止液体泼洒时直接进入设备内部。从结构强度角度来看，设备主框架采用薄壁型钢焊接结构，焊接后做整体去应力处理，避免长期使用后框架变形导致的部件安装位置偏移，外壳采用医用级ABS材质注塑成型，表面做哑光处理，避免灯光反射影响显示屏读取，外壳接缝处做了圆弧过渡处理，无尖锐棱角，避免医护人员或患者磕碰受伤。设备的血泵转子部分做了动平衡校准，运转时的振动幅度控制在临床允许的范围内，避免振动传导至血液循环管路导致的管路抖动，影响血液流动的稳定性，空气监测传感器的安装位置紧邻静脉血路出口，可在微量空气进入管路时及时触发报警，同时联动阻断夹阻断血路，避免空气进入患者体内引发栓塞风险。透析液加热组件的温度传感器采用冗余设计，两个独立的温度传感器实时监测透析液温度，避免单个传感器故障导致的透析液温度异常，加热腔的流道设计采用迂回式结构，保证透析液在加热腔内充分换热，流出加热腔的透析液温度波动控制在临床要求的精度范围内，避免温度过高损伤患者血液或温度过低导致患者不适。设备的操作面板旁设置了紧急停止按钮，按钮采用大尺寸红色蘑菇头设计，位置处于操作时可快速触达的区域，发生紧急情况时可一键停止设备运转，同时夹闭所有血路管路。
