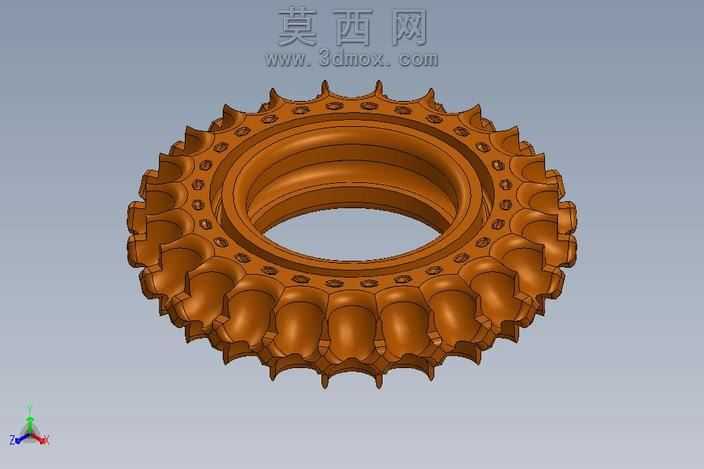

带安装孔位的环形双排齿链轮结构设计

本作品为环形双排齿链轮的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先确定链轮的核心传动参数与安装基准，再逐步细化各部分结构细节。建模初期首先搭建基准坐标系，以环形零件的中心轴线作为全局设计基准，先绘制链轮的中心回转轮廓草图，通过回转特征生成链轮的基体环形结构，保证基体的同轴度与壁厚均匀性，为后续齿形与安装结构的设计提供稳定的基础载体。齿形设计阶段，严格参照链轮传动的啮合参数，先绘制单排齿的齿廓截面草图，通过圆周阵列特征生成整圈的外齿结构，再通过镜像与二次阵列完成双排齿的布局，保证每一个齿的齿形精度、齿距误差控制在合理范围内，确保后续啮合传动的平稳性，避免出现卡齿、跳齿的传动故障。安装结构设计上，在链轮的环形基体上均匀排布多组安装定位孔，孔位沿圆周方向等角度分布，通过阵列特征快速生成所有孔位，同时在孔位周边设计了凸起的加强定位结构，既可以提升安装时的定位精度，也能增强孔位周边的结构强度，避免长期受载后出现孔位变形、开裂的问题。材质与渲染阶段，为模型赋予了棕褐色金属质感的材质，模拟经过表面氧化处理的合金钢链轮外观，调整材质的粗糙度、反光度参数，还原金属零件的真实质感，同时添加了柔和的环境光照，通过多角度的光源布置，清晰展现齿形的轮廓细节、安装孔的结构特征与基体的曲面过渡效果，让模型的结构层次更加清晰直观。整体结构设计兼顾了传动性能与安装可靠性，双排齿的设计可以提升传动过程中的承载能力，均匀分布的安装孔可以保证链轮与传动轴、连接法兰的连接稳定性，环形中空的结构可以有效降低零件的整体重量，减少传动过程中的转动惯量，提升传动系统的响应速度，所有结构的过渡位置都添加了合理的圆角特征，避免应力集中问题，提升零件的疲劳使用寿命，模型的所有特征均保留参数化设计记录，可根据实际传动需求调整齿距、齿数、安装孔位数量与孔径等参数，适配不同的传动场景使用需求。
