大跨度钢结构大厅承重框架结构设计

　　在公共建筑、工业配套大空间场所的结构设计中，这类大跨度钢结构大厅框架是核心的受力承载体系，日常应用场景覆盖厂区配套的职工活动大厅、物流园区的中转作业敞厅、小型会展场馆的主体支撑结构、农业设施中的连栋作业棚主框架等场景，区别于民用建筑的混凝土承重结构，这类全钢框架的核心优势在于施工周期短、自重荷载低、跨度适配灵活，能够在不设置过多中间立柱的前提下，覆盖数百平的无遮挡使用空间，满足大空间内的人员流动、设备摆放、物料周转等实际使用需求。从实际用途来看，这套框架承担整个大厅上部屋面的恒载与活载传递，包括屋面彩钢板的自重、雨雪天气的竖向荷载、沿海或高海拔区域的风荷载，同时还要适配侧方围护结构的安装固定，预留墙面檩条、门窗洞口的连接点位，

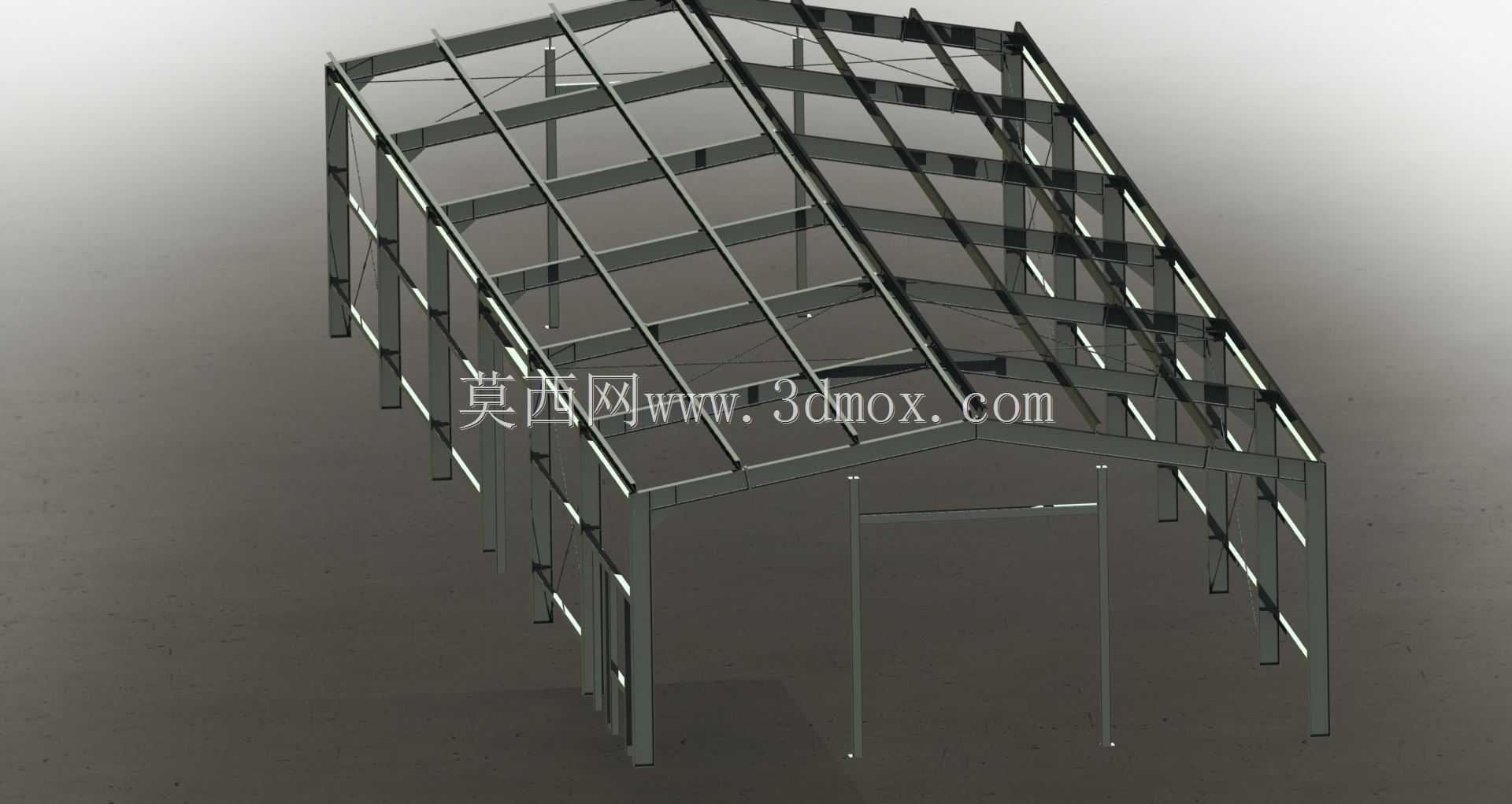

　　部分有起重需求的工业大厅，还可以在框架主梁上预留电动葫芦的行走轨道安装位，满足1-3吨级的轻型物料吊装需求，不需要额外搭建独立的起重支撑结构。从产品功能特性上看，整个框架采用等截面H型钢作为主立柱与主横梁构件，柱脚采用预埋螺栓与混凝土基础刚性连接，保证整体结构的抗倾覆能力，相邻立柱之间设置交叉斜撑作为抗侧力构件，抵消水平方向的风载与可能的地震作用，横梁与立柱的连接节点采用高强度螺栓摩擦型连接，相比现场焊接的节点，安装精度更高，后期维护更换构件也更便捷，所有钢构件的连接孔位都在工厂预制完成，现场只需要完成螺栓紧固作业，不需要大量的现场焊接、切割工序，能够大幅缩短现场施工的周期，降低高空作业的安全风险。设计思路上，

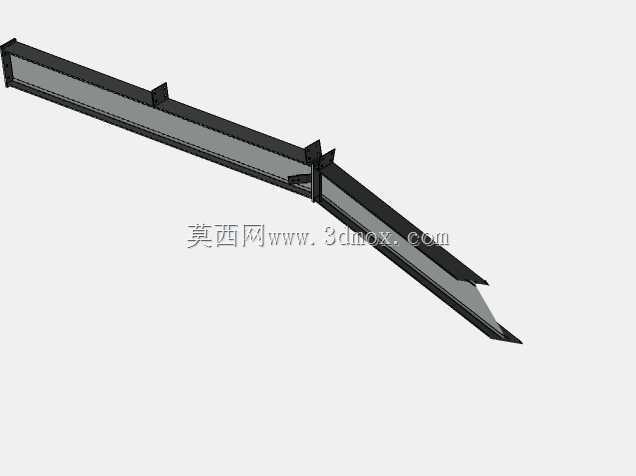

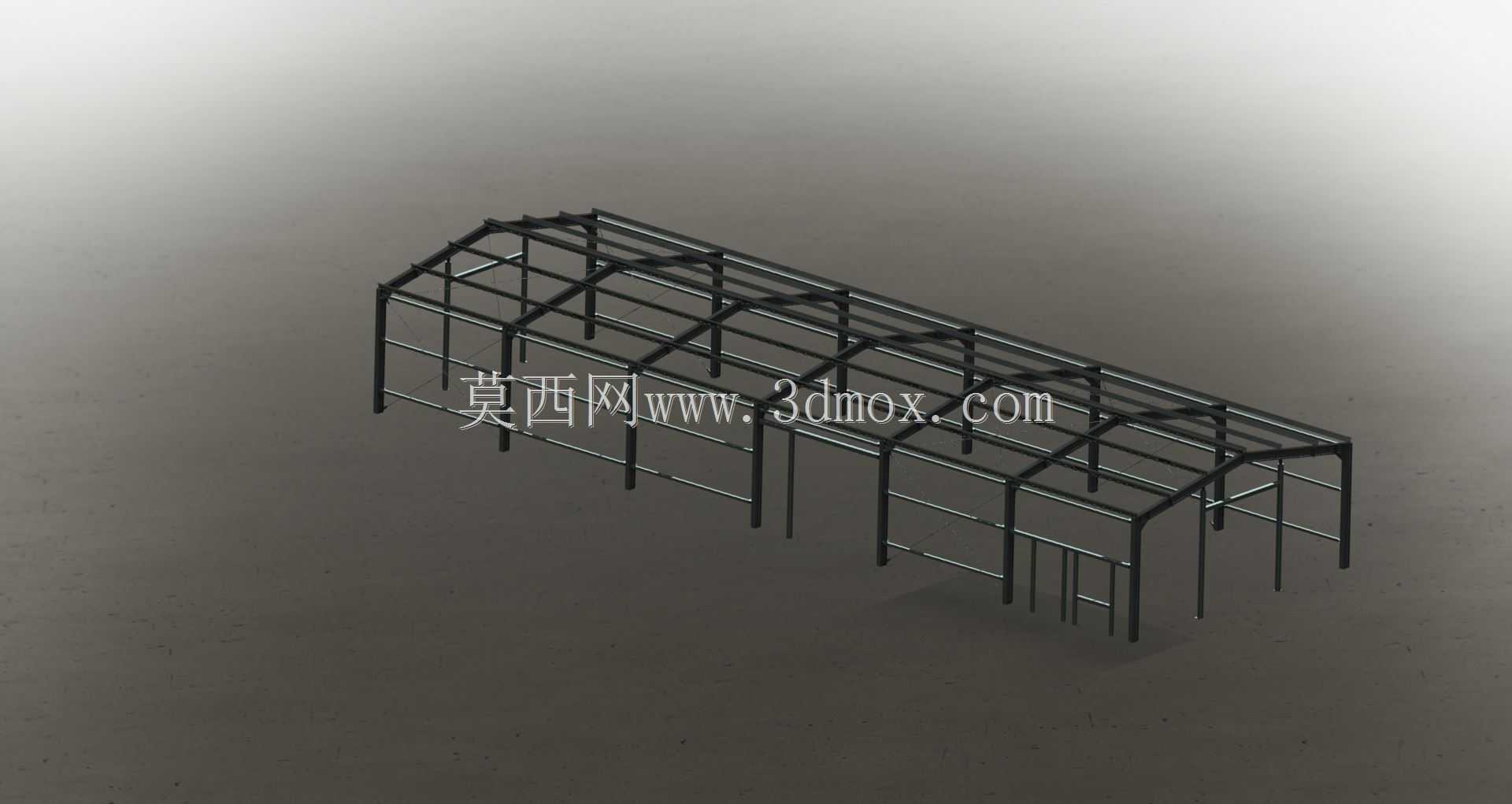

　　首先是根据目标使用场景的跨度需求确定主框架的间距，常规场景下主框架的纵向间距设置在6米左右，这个间距下屋面檩条采用常规C型钢就能满足受力要求，不会因为跨度过大导致檩条截面过大增加成本，也不会因为间距过小导致立柱数量过多造成材料浪费；主横梁采用人字形坡顶结构，坡度设置在1:10左右，既能够保证屋面雨水快速排放，避免屋面积水造成额外荷载，也不会因为坡度过大导致屋面材料安装难度提升、屋脊处高度过高增加整体风阻。外形尺寸与安装边界方面，这套框架单跨跨度可以根据实际场地调整，常规适配12-24米的无柱跨度，檐口高度根据使用需求设置在4-8米区间，能够满足不同层高需求的大厅使用，安装前需要提前完成混凝土独立基础的浇筑，

　　基础顶面的预埋螺栓定位误差需要控制在2mm以内，避免后续立柱安装出现错位，框架安装完成后整体的侧向位移需要控制在高度的1/400以内，保证结构使用过程中的稳定性，所有钢构件出厂前都需要完成抛丸除锈与防锈底漆涂装，现场安装完成后再补涂面漆，提升整体结构的抗腐蚀能力，延长使用寿命。在实际建模过程中，所有构件的截面参数都经过受力验算，主立柱的长细比控制在规范允许的150以内，避免立柱失稳，横梁的挠度控制在跨度的1/400以内，保证屋面不会出现明显的下挠，节点板的厚度根据连接螺栓的数量与受力大小设置，保证节点处的受力传递顺畅，不会出现应力集中的问题，同时建模过程中预留了所有的安装间隙，考虑了构件加工的公差范围，避免现场安装时出现构件无法对位的问题，相邻主框架之间的纵向系杆采用圆管构件，既能够传递纵向水平力，也不会过多增加整体结构的自重。
