多层钢制桁架式承重置物钢架结构

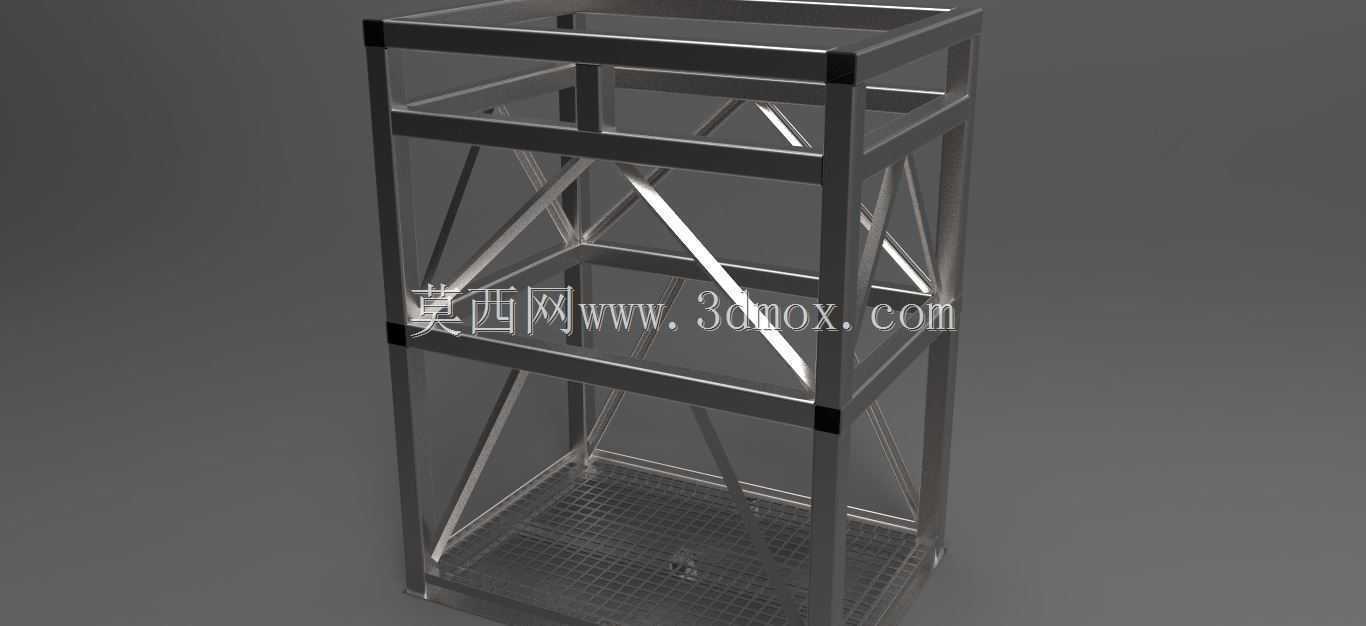

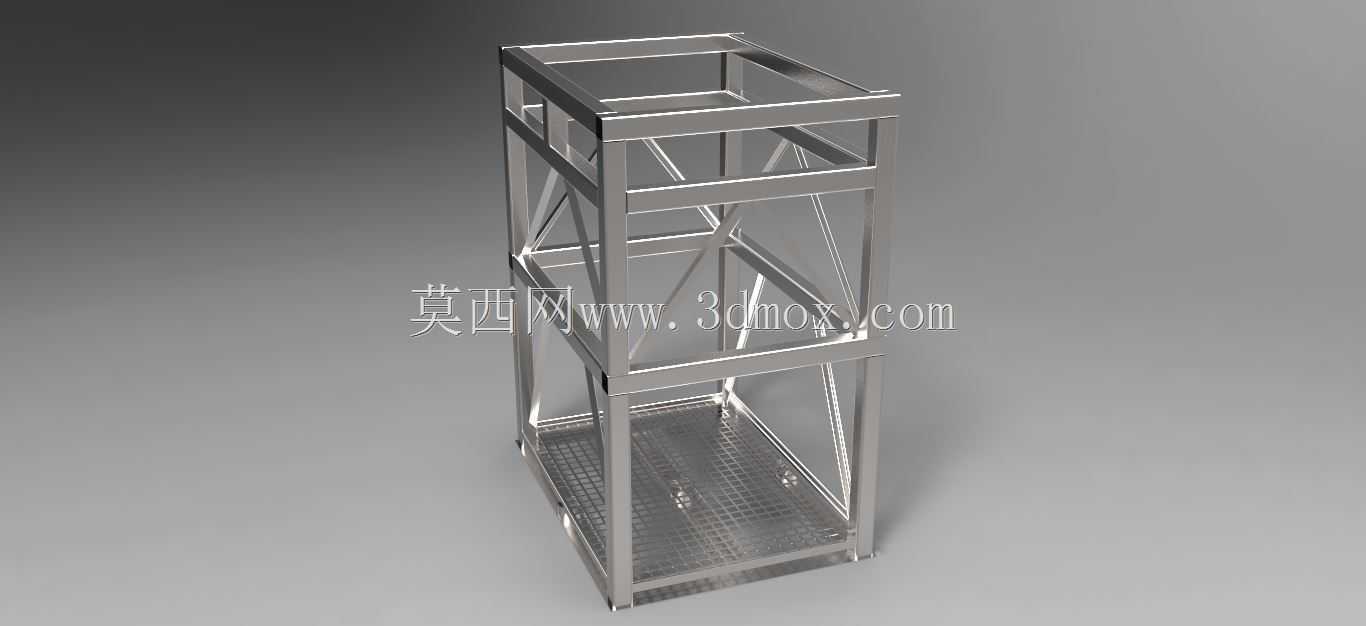

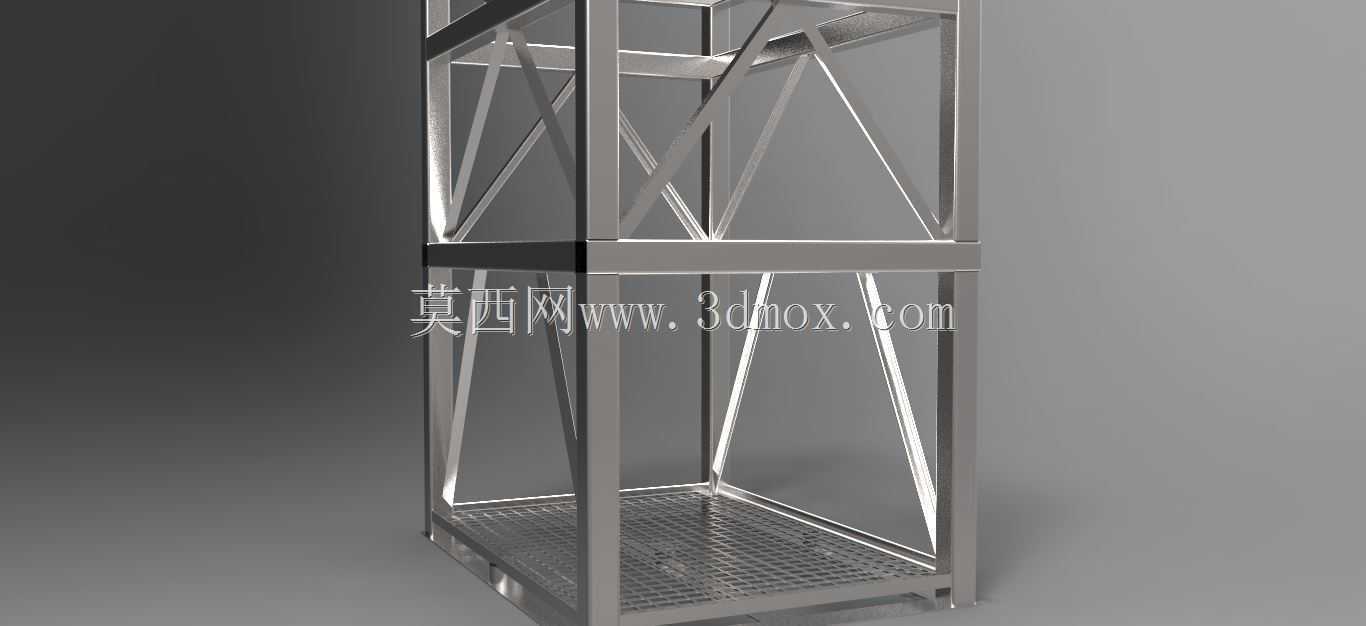

　　这款多层钢制桁架结构，核心应用场景覆盖工业仓储重型物料存放、生产车间工位旁工装工具及半成品暂存、户外临时检修作业平台支撑等领域，区别于常规薄壁型材拼接的轻型置物架，整体采用等边角钢作为主承力立柱，横向围框采用同规格角钢焊接成型，层间斜向支撑采用扁钢交叉布置，底部铺设冲孔钢板作为置物基面，可适配单平米500kg以内的均布载荷存放需求，无需额外预埋固定即可在平整水泥地面保持稳定。

　　从实际使用角度出发，该结构的功能特性集中在三点：一是框架节点处采用全包式角件加固，所有焊缝均采用连续角焊缝，焊后打磨余高不超过1mm，避免应力集中导致的长期载荷下焊缝开裂问题；二是层间交叉斜撑采用对称布置方式，可抵消水平方向的侧向冲击力，哪怕在车间内有叉车近距离通行产生的地面震动，也不会出现框架整体晃动感；三是底部冲孔钢板的孔径设置为10mm，孔距20mm，既可以减少整体自重，也能避免存放工件上的切削液、灰尘在层板面积攒，日常清理只需用压缩空气吹扫即可。

　　设计思路上没有采用复杂的模块化快拆结构，反而偏向焊接式一体成型，主要是针对固定点位长期承重的使用需求，省去螺栓连接的预紧维护环节，避免长期使用后螺栓松动带来的安全隐患。主立柱的型材选型经过载荷校核，四层结构的总高度控制在1.8米，单层层高为0.5米，横向宽度0.8米，纵深0.6米，这个尺寸边界刚好适配车间内通道旁的预留安装空间，不会占用主通行通道的宽度，同时层板高度也适配绝大多数工业工件、工具箱、备件箱的存放高度，无需额外调整层间距。

　　安装边界方面，该结构底部四个角点设置有10mm厚的橡胶减震垫，直接放置在平整硬化地面即可使用，若需要固定在地面，可在底部角件处预留的φ12mm安装孔处打入膨胀螺栓，固定后整体抗侧向倾覆能力可提升60%以上，适合存放较重的金属毛坯件、工装夹具等物品。框架表面采用喷塑处理，涂层厚度控制在80μm，可适配车间内轻度油污、潮湿的使用环境，不会轻易出现漆面脱落、基材锈蚀的问题。

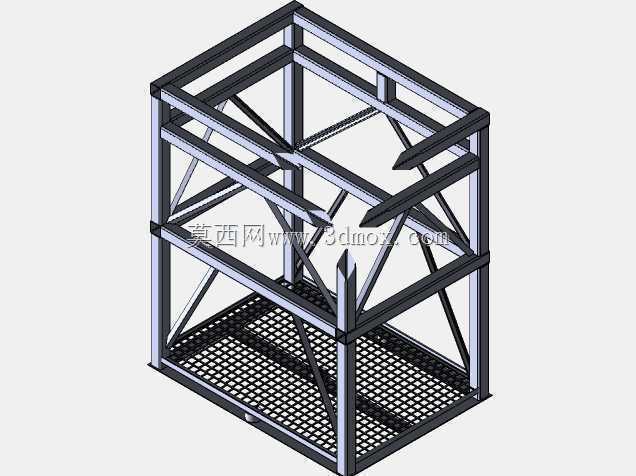

　　在结构受力传递路径上，层板承载的重量首先传递到横向围框的角钢上，再通过围框与立柱的焊接节点传递到四根主立柱，最终通过底部减震垫分散到地面，斜向支撑的作用是将每层围框受到的水平力分散到相邻立柱上，避免单根立柱受侧向力过大出现弯曲变形。实际建模过程中，所有型材的交接处都做了相贯线切口处理，保证焊接时型材之间可以完全贴合，没有虚焊的间隙，节点处的角件厚度比主立柱型材厚2mm，强化节点的抗扭能力，哪怕出现局部偏载的情况，节点位置也不会出现变形。

　　不同于市面上常见的轻型组装货架，这款结构没有设置可调节层板的卡扣孔位，所有层框位置都是固定焊接，虽然牺牲了层间距调节的灵活性，但换来了更高的整体刚性，适合存放重量大、摆放位置固定的生产物料，在重型备件仓储、机加工车间工位旁的工具存放场景下，使用寿命比轻型组装货架高出3倍以上，日常使用几乎不需要维护，只需要定期检查焊缝位置是否有开裂迹象即可。
