钢结构框架集成式工业气瓶组存储装置

　　在工业厂区集中供气、焊接作业工位集群、燃气临时中转补给这类场景里，零散摆放的高压气瓶一直是现场安全管理的核心痛点——单瓶直立放置易受外力碰撞倾倒，瓶阀裸露缺乏防护，多瓶分散排布还会占用大量作业通道空间，日常转运、阀门启闭操作、泄漏排查都存在诸多不便。这套集成式钢结构气瓶存储装置，正是针对这类现场痛点完成的结构设计，把多支高压气瓶规整集成在统一的金属框架内，从根源上解决零散气瓶的存储、转运、防护问题。

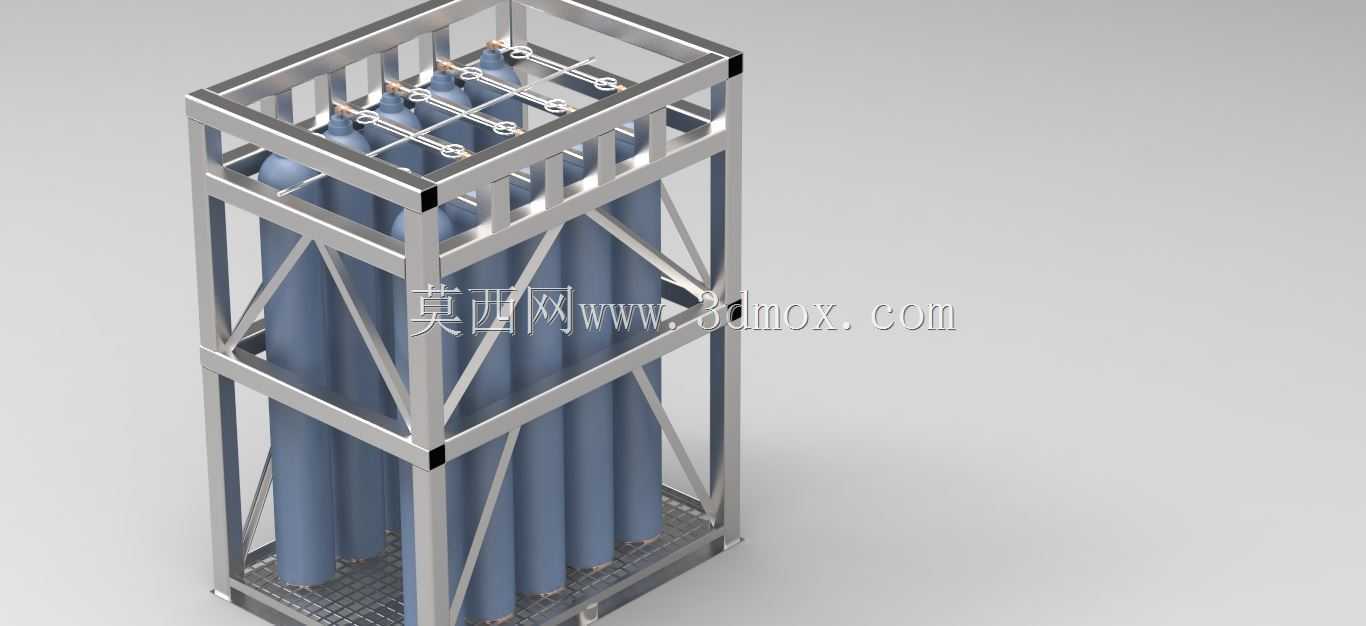

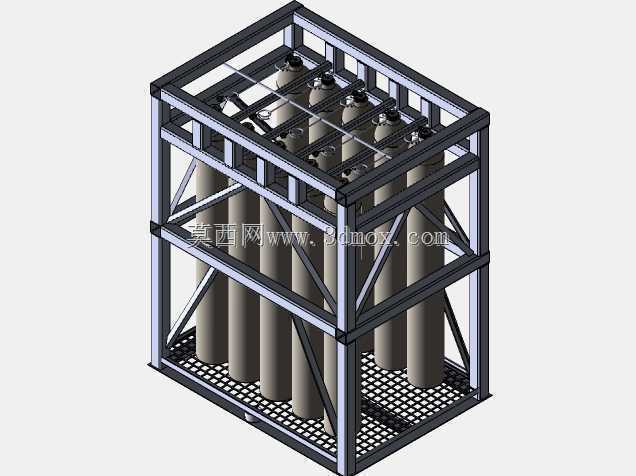

　　整套装置的核心承载结构采用型材焊接成型的笼式框架，框架主体选用标准规格的方形空心型钢做竖向主立柱，立柱沿框架四角及长边中线位置均匀排布，承担整体竖向载荷与侧向冲击载荷；横向连接层分为上中下三层，底层为满铺的花纹钢板承载平台，钢板表面冲压出防滑菱形纹路，既可以避免气瓶底部与地面直接接触产生锈蚀，也能在转运过程中防止瓶底打滑移位，平台边缘预留100mm高的挡边，进一步约束气瓶底部的窜动空间。中层与上层的横向围档采用同规格方钢焊接成网格结构，网格间隙控制在80mm以内，既不会遮挡瓶身的压力标识、介质标签，也能在受到侧向撞击时先于瓶身承接冲击力，避免瓶体直接受撞变形。

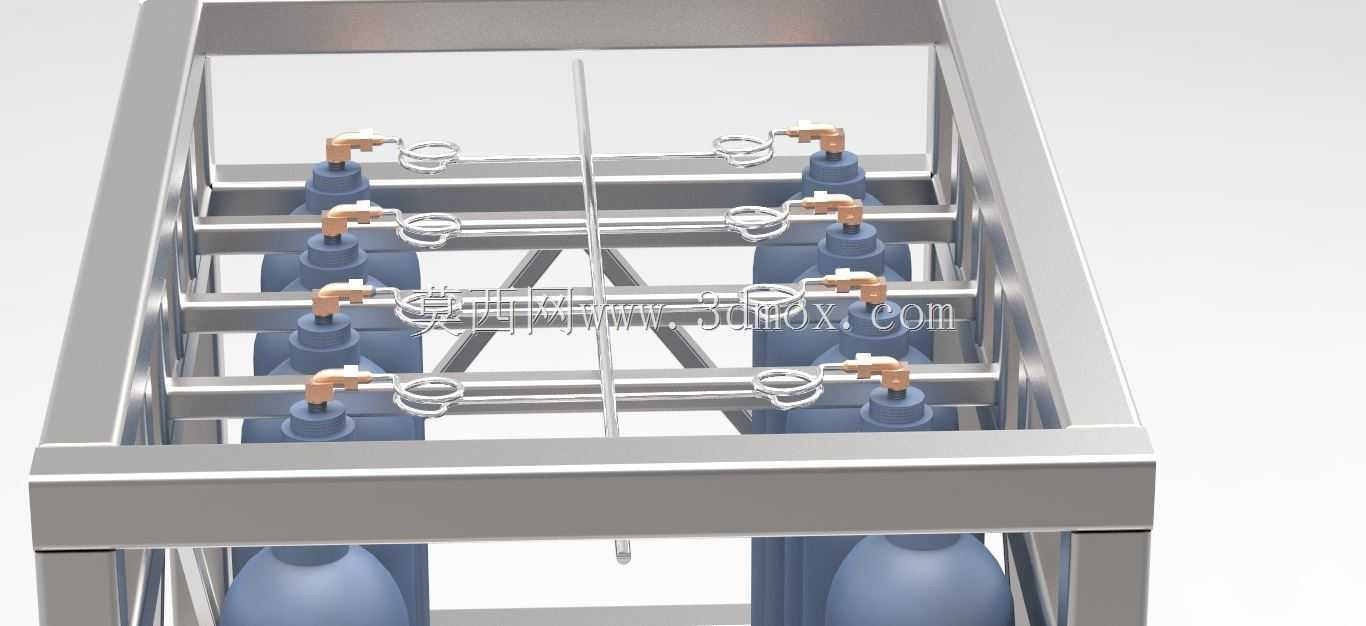

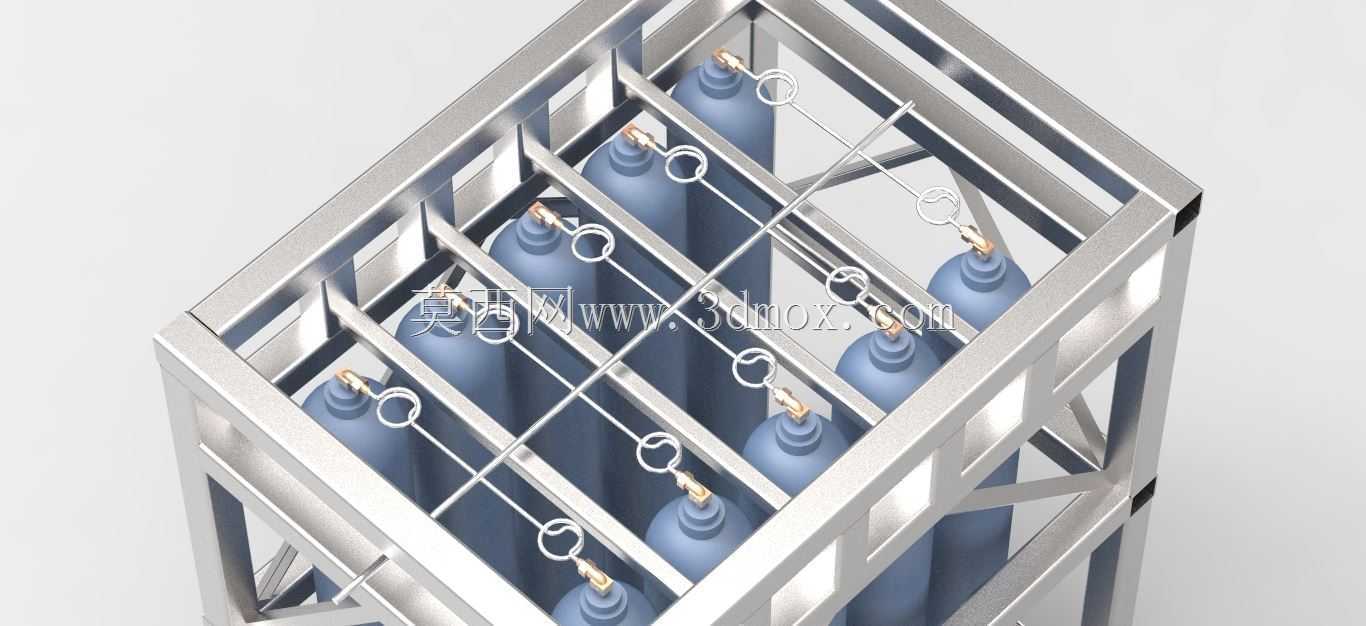

　　框架顶部设置了专门的瓶阀防护与汇流排安装层，这部分结构高出气瓶瓶口150mm，采用交叉式型钢拉筋做加强，顶部预留了汇流管、截止阀、压力表的安装固定位，所有气瓶的出口可通过金属软管统一接入顶部汇流排，实现单路或多路集中供气，不需要在每支气瓶上单独连接输气管路，大幅减少现场管路的杂乱排布。顶部框架的四个角点焊接了标准规格的吊耳，吊耳采用整块钢板切割成型，与主立柱满焊连接，可直接配合起重吊钩完成整组装置的吊装转运，不需要额外捆绑固定，适配厂区内叉车、行车的常规转运作业需求。

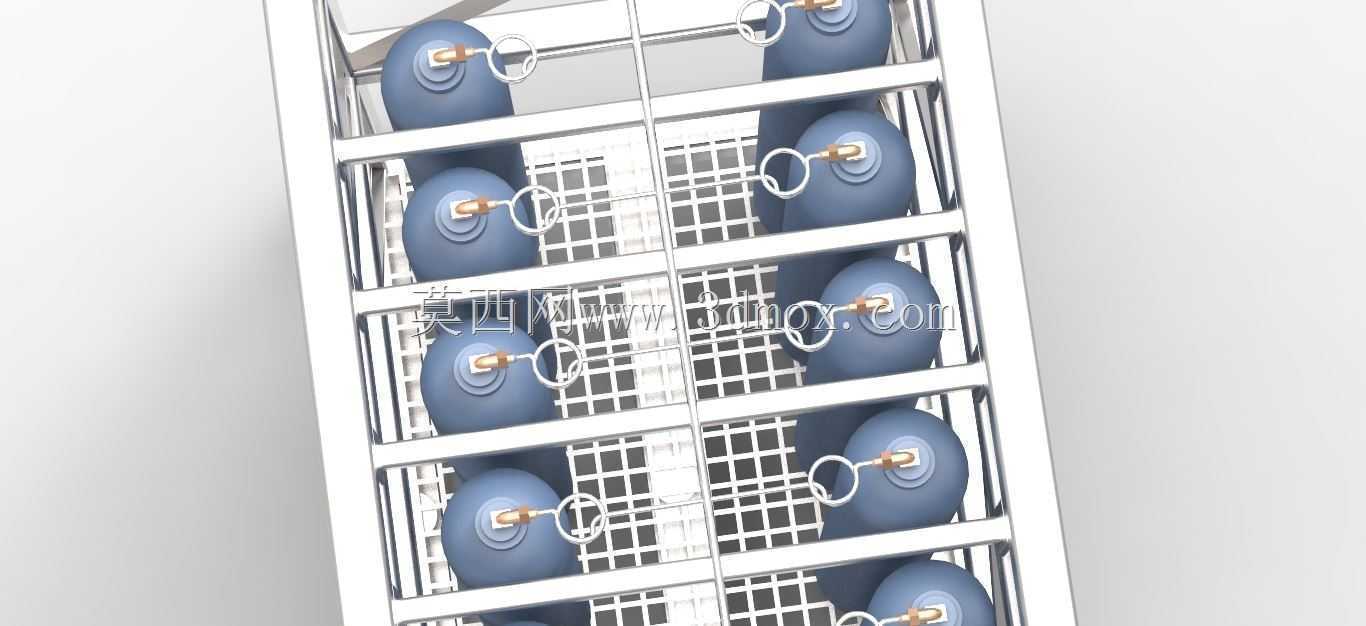

　　针对气瓶的固定，框架内部对应每支气瓶的安装位置，都设置了两道环抱式固定卡箍，卡箍采用扁钢弯制而成，内侧粘贴3mm厚的橡胶缓冲垫，卡箍一端通过销轴与框架横梁铰接，另一端采用快拆式螺栓锁紧，安装气瓶时只需要翻开卡箍，将气瓶垂直吊入框架内落到底层承载平台，再扣合卡箍拧紧锁紧螺栓即可完成固定，拆卸时松开螺栓翻开卡箍就能直接吊出气瓶，单瓶拆装操作耗时不超过两分钟，日常更换气瓶的效率远高于传统的单瓶固定支架。卡箍的环抱尺寸适配常用的40L工业高压气瓶外径，可兼容氧气、氮气、氩气、丙烷、煤气等多种介质的标准钢瓶安装，不需要针对不同介质的气瓶更换固定结构。

　　从安装边界尺寸来看，整套装置的整体外轮廓尺寸控制在标准工业托盘的适配范围内，长度方向可容纳12支标准气瓶竖向排列，宽度方向设置两列排布，整体宽度不超过1.2米，可直接通过手动液压叉车完成短距离转运，也能适配货运车辆的货箱宽度，实现厂区之间的整组气瓶转运，不需要拆分单瓶运输。框架底部预留了100mm高的叉车作业通道，叉车臂可直接从四个方向插入框架底部，不需要额外预留转向空间，适配狭窄作业通道内的转运需求。框架的所有焊接位置都做了打磨清渣处理，表面整体喷涂防锈底漆与醒目的安全防护面漆，在框架的侧面预留了安全标识牌的安装位，可粘贴介质属性、安全警示、限载数量等标识，符合工业现场的安全管理规范。

　　在实际使用场景中，这套装置既可以固定安装在焊接车间的集中供气站点，作为长期供气的气源集成装置，通过顶部汇流排统一向各个作业工位输送气体，也可以作为临时供气单元，配合移动作业场景整组转运到野外施工、设备检修的作业现场，不需要现场临时搭建气瓶固定支架。框架的笼式结构从四周完全包裹瓶身，即使作业过程中有工件、工具意外倾倒撞击，也会先被框架结构阻挡，不会直接冲击瓶体；顶部的防护层可完全覆盖瓶阀位置，避免高空坠物砸坏瓶阀造成高压气体泄漏的风险。相较于传统的单瓶固定架，这套集成式结构的空间利用率提升了60%以上，同样数量的气瓶存储占用的地面面积仅为分散摆放的三分之一，同时日常巡检时只需要沿着框架通道就能完成所有气瓶的压力检查、泄漏排查，不需要在零散的气瓶之间绕行，大幅降低日常运维的工作量。

　　设计过程中也充分考虑了不同工况的适配性，框架的型材选型经过载荷校核，整体承载能力可满足满装状态下所有气瓶的总重量要求，在承受1.5倍额定载荷的情况下框架变形量不超过1/1000，不会出现结构失稳的问题。所有与气瓶接触的位置都设置了缓冲结构，避免转运过程中金属框架与钢瓶硬接触产生摩擦火花，适配易燃易爆介质气瓶的存储安全要求。框架底部还预留了接地螺栓的安装位，存储易燃易爆介质气瓶时可直接接入厂区接地网，导除静电积累，进一步提升使用安全性。
